首页产品电压互感器JDZX16-10-6W

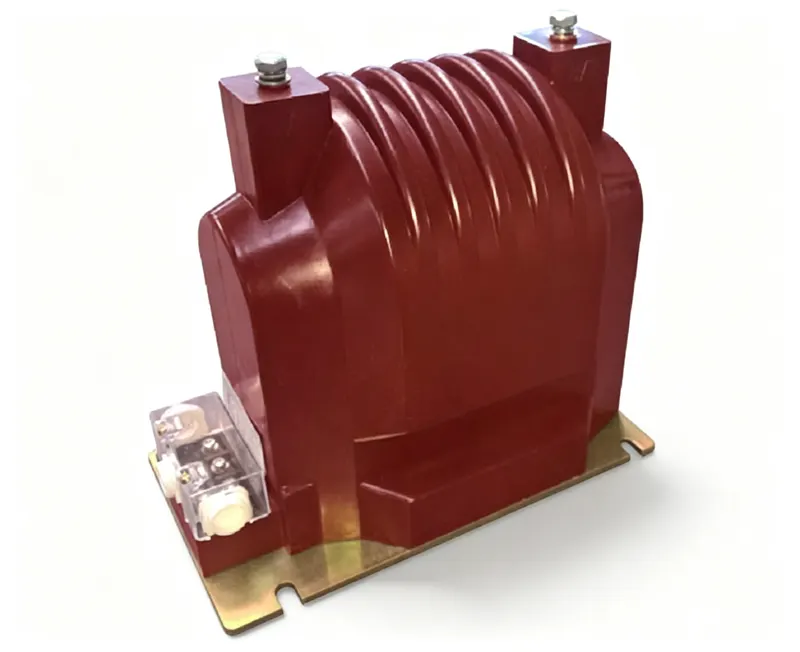

JDZX16-10-6W 户内单相环氧树脂浇注式电压互感器
10kVJDZX16-10-6W
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2, 0.5, 1.0, 3P)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZX16-10-6W

JDZX16-10-6W 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注式结构
  • 重量38kg
工程数据

完整电气与机械规格

型号编号: JDZX16-10-6W

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2, 0.5, 1.0, 3P
额定输出负荷:30VA / 100VA / 180VA / 100VA / 800VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于10kV系统的户内电压互感器,适用于环网柜中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZX16-10-6W工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2, 0.5, 1.0, 3P准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷30VA / 100VA / 180VA / 100VA / 800VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 10kV户内开关设备和环网柜
  • 计量和保护应用
  • 50Hz或60Hz系统
  • 环氧树脂绝缘,适用于耐污染环境

不建议用于

  • 户外安装
  • 高于12kV的系统
  • 直流应用
  • 海拔超过1000m(除非降容)

拓扑与接线

对于PT:一次侧连接线路和中性线。二次端子为1a/1n。PT带电时切勿短路二次侧——会导致危险的过电流。二次绕组需单点接地。绝缘水平:12kV系统;工频耐受电压42kV;雷电冲击耐受电压75kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该PT的绝缘水平是多少?

答: 绝缘水平为12/42/75kV,即系统电压12kV,工频耐受电压42kV,雷电冲击耐受电压75kV。

问: 该PT能否用于户外?

答: 不可以,该产品仅设计用于户内。

问: 二次电压和额定输出是多少?

答: 二次电压为0.1kV,额定输出可选30VA、100VA、180VA、100VA和800VA。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX16-10-6W
9 列 · 10 行

JDZX16-10、6W、6W2、6WG、6W2G型电压互感器技术参数

型号额定电压比 (kV)准确级组合0.20.51.03P二次热极限输出 (VA)重量 (kg)
JDZX16-10W JDZX16-6W10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√30.2/3P 0.5/3P3010018010080038
JDZX16-10W JDZX16-6W10/√3/0.1/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3/0.1/√30.2/0.2/3P 0.2/0.5/3P2020/1002×40038
JDZX16-10W JDZX16-6W10/0.1 60/0.10.2 0.540100200/80038
JDZF16-10W JDZF16-610/0.1/0.1 60/0.1/0.10.2/0.5 0.2/0.52540//2×40038
JDZU16-10W10/0.1/0.22 60/0.1/0.220.2 0.53060100/电源最大输出60038
JDZX16-10W2G JDZX16-6W2G10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√30.2/3P 0.5/3P80150250100120065
JDZX16-10W2G JDZX16-6W2G10/√3/0.1/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3/0.1/√30.2/0.2/3P 0.2/0.5/3P4050/1002×60065
JDZ16-10W2 JDZ16-6W210/0.1 60/0.10.2 0.580150250/150065
JDZF16-10W2 JDZF16-6W210/0.1/0.1 60/0.1/0.10.2/0.54050//2×80065
JDZU16-10W2 JDZU16-6W210/0.1/0.22 60/0.1/0.220.2 0.550100200/电源最大输出150065
工程图纸

规格与外形图纸

JDZX16-10-6W 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZX16-10-6W

本产品为用于10kV系统的户内单相环氧树脂浇注电压互感器,将一次电压降至0.1kV二次电压,供计量与保护使用。干式环氧浇注对绕组组件形成绝缘,省去了油浸式设备所需的油处理与维护流程,适合安装在开关柜柜体及计量柜内。

该互感器绕制有计量与保护二次回路,准确级可选0.2、0.5、1.0和3P,额定输出覆盖30VA至800VA,因此二次负荷可与所接继电器、仪表及电缆相匹配。绝缘水平为12/42/75kV和7.2/32/60kV,适用50Hz或60Hz。整机重38kg,属于户内浇注树脂类产品而非户外油浸式系列,且不应在其额定电压等级以上使用。

产品符合IEC 61869系列标准,例行试验与型式试验的书面报告可按需提供。典型应用为风电、光伏及储能升压装置中的户内计量与保护。二次侧应单点接地,且带电时严禁短路。可提供OEM品牌标识及随机文件包;询价时请确认变比与准确级。
