户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
适用于绝缘水平为12/42/75kV的户内10kV系统,为保护和计量提供准确的电压测量。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZX16-10-6W2G | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2, 0.5, 1.0, 3P | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 80VA / 150VA / 250VA / 100VA / 1200VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):一次侧连接线路和中性线。二次端子为1a/1n。PT带电时严禁短路二次侧——会导致危险的过电流。二次绕组需单点接地。遵循IEC 61869-3端子标识惯例。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该互感器的绝缘水平是多少?
答: 绝缘水平为12/42/75kV,即系统电压12kV,工频耐受电压42kV,雷电冲击耐受电压75kV。
问: 该互感器能否用于户外?
答: 不可以,该互感器仅设计用于户内。
问: 它符合哪些标准?
答: 符合GB/T20840.1、GB/T20840.3、IEC61869-1和IEC61869-3标准。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 0.2 | 0.5 | 1.0 | 3P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZX16-10W JDZX16-6W | 10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3 | 0.2/3P 0.5/3P | 30 | 100 | 180 | 100 | 800 | 38 |
| JDZX16-10W JDZX16-6W | 10/√3/0.1/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3/0.1/√3 | 0.2/0.2/3P 0.2/0.5/3P | 20 | 20 | / | 100 | 2×400 | 38 |
| JDZX16-10W JDZX16-6W | 10/0.1 6/0.1 | 0.2 0.5 | 40 | 100 | 200 | / | 800 | 38 |
| JDZF16-10W JDZF16-6 | 10/0.1/0.1 6/0.1/0.1 | 0.2/0.5 0.2/0.5 | 25 | 40 | / | / | 2×400 | 38 |
| JDZU16-10W | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 | 30 | 60 | 100 | / | 电源最大输出600 | 38 |
| JDZX16-10W2G JDZX16-6W2G | 10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3 | 0.2/3P 0.5/3P | 80 | 150 | 250 | 100 | 1200 | 65 |
| JDZX16-10W2G JDZX16-6W2G | 10/√3/0.1/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3/0.1/√3 | 0.2/0.2/3P 0.2/0.5/3P | 40 | 50 | / | 100 | 2×600 | 65 |
| JDZ16-10W2 JDZ16-6W2 | 10/0.1 6/0.1 | 0.2 0.5 | 80 | 150 | 250 | / | 1500 | 65 |
| JDZF16-10W2 JDZF16-6W2 | 10/0.1/0.1 6/0.1/0.1 | 0.2/0.5 | 40 | 50 | / | / | 2×800 | 65 |
| JDZU16-10W2 JDZU16-6W2 | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 | 50 | 100 | 200 | / | 电源最大输出1500 | 65 |

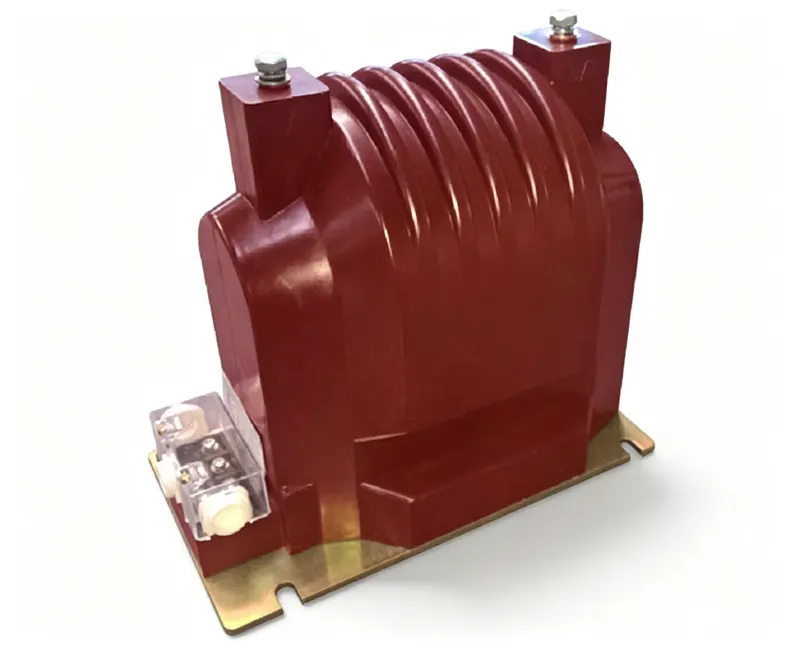

JDZX16-10-6W2G 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JDZX16-10-6W2G 是一款室内单相环氧树脂浇注电压互感器,适用于 10kV 系统、二次电压 0.1kV,用于对计量准确性有要求的计量与保护场合。其准确级为 0.2、0.5、1.0 和 3P,用户可根据结算计量或保护用途选择相应等级。
干式环氧树脂浇注结构无需油即可实现绕组绝缘,整机重量为 65kg。额定负荷 80VA、150VA、250VA、100VA 和 1200VA 覆盖计量与保护输出,绝缘水平为 12/42/75kV 或 7.2/32/60kV,频率为 50Hz 或 60Hz。与油浸式或 SF6 设计相比,浇注树脂结构在室内开关柜中无需处理液体和进行气体监测。可按需提供常规出厂检验、变比与极性校验,以及用于贸易结算计量的校准证书。
典型应用为冶金、矿山、水泥和化工工厂中的重工业配电。二次侧应单点接地并做等电位连接;带电时严禁短接二次侧。10kV 等级为上限,不得用于高于该电压等级的场合。变比与准确级选项、试验文件包及交货周期可按需报价。
