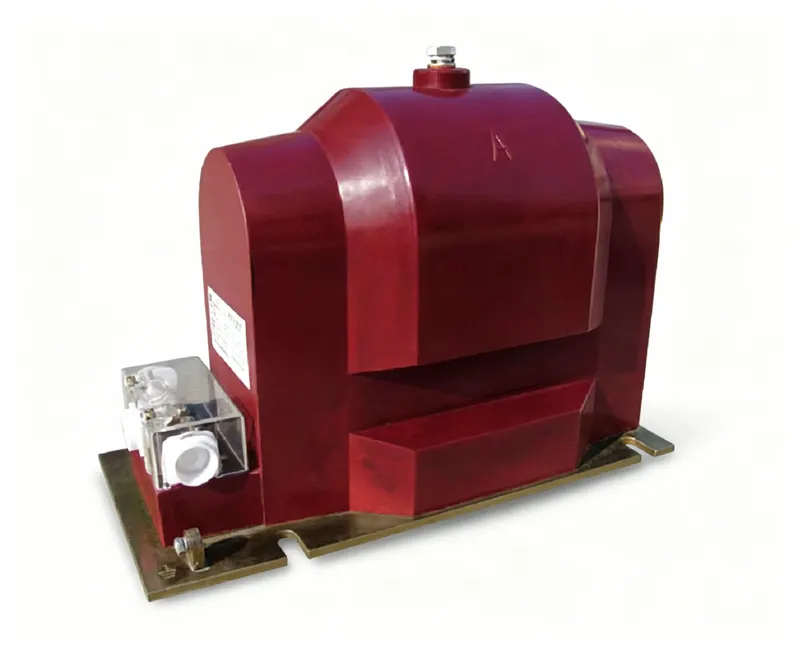

户内单相环氧树脂浇注式电压互感器，符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于10kV系统的户内单相电压互感器，环氧树脂绝缘，适用于环网柜应用中的计量与保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | [On Request] |
| 型号代码 | JDZX9-10-10DG | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2/6P(3P),0.5/6P(3P),1.0/6P(3P),0.2/0.5/6P(3P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 60VA / 75VA / 400VA / 150VA | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于PT：一次侧连接相线和中性线。二次端子为1a/1n。PT带电时严禁短路二次侧——危险过电流。二次绕组需单点接地。绝缘水平：12kV系统；工频耐受42kV；雷电冲击耐受75kV峰值。对于7.2kV系统：工频耐受32kV；雷电冲击耐受60kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： 该电压互感器的准确级是什么？
答： 该产品提供多种准确级：0.2/6P(3P)、0.5/6P(3P)、1.0/6P(3P)以及0.2/0.5/6P(3P)，适用于计量和保护。
问： 该互感器可以户外使用吗？
答： 不可以，该产品仅设计用于户内，名称中的“户内”及其环氧树脂浇注结构已表明。
问： 可用的绝缘水平有哪些？
答： 支持两种绝缘水平：12/42/75kV和7.2/32/60kV，分别对应12kV和7.2kV系统。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 0.2 | 0.5 | 1.0 | 3P | 6P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|---|
| JDZX9-10DG JDZX9-6DG | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P) | 100 | 200 | 400 | 150 | — | 1000 | 98 |
| JDZXF9-10DG JDZXF9-6DG | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | 60 | 75 | / | 150 | — | 2×500 | — |
| JDZX9-10CG JDZX9-6CG | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P) | 75 | 150 | 200 | 100 | — | 1000 | 91 |
| JDZXF9-10CG JDZXF9-6CG | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/0.5/3P(6P) | 50 | 50 | / | 100 | — | 2×500 | — |
JDZX9-10-10DG 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
