首页产品电压互感器JDZX9-10-6
JDZX9-10-6 户内单相环氧树脂浇注式电压互感器
10kVJDZX9-10-6
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2/6P(3P),0.5/6P(3P),1.0/6P(3P),0.2/0.5/6P(3P))
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZX9-10-6

JDZX9-10-6 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量34kg
工程数据

完整电气与机械规格

型号编号: JDZX9-10-6

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2/6P(3P),0.5/6P(3P),1.0/6P(3P),0.2/0.5/6P(3P)
额定输出负荷:15VA / 20VA / 90VA / 50VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于10kV系统的户内电压互感器,采用环氧树脂绝缘,适用于环网柜应用中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZX9-10-6工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2/6P(3P),0.5/6P(3P),1.0/6P(3P),0.2/0.5/6P(3P)准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷15VA / 20VA / 90VA / 50VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 10kV户内开关设备和环网柜
  • 需要0.2至1.0准确级的计量和保护应用
  • 工频50Hz或60Hz系统
  • 干式绝缘的户内安装

不建议用于

  • 户外安装
  • 12kV以上系统
  • 未经适当适配的气体绝缘开关设备(GIS)
  • 高湿度或污染环境,无额外防护

拓扑与接线

对于电压互感器(PT):一次侧接线路和中性线。二次端子为1a和1n。PT带电时严禁短路二次侧——危险过电流。二次绕组需一点接地。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 绝缘水平为12/42/75kV,即系统电压12kV,工频耐受42kV,雷电冲击耐受75kV。

问: 有哪些准确级可选?

答: 可用准确级包括0.2/6P(3P)、0.5/6P(3P)、1.0/6P(3P)和0.2/0.5/6P(3P)。

问: 能否在户外使用?

答: 不可以,由于采用环氧树脂浇注和户内结构,仅设计用于户内。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX9-10-6
10 列 · 2 行

JDZX9-10、6型电压互感器技术参数

型号额定电压比 (kV)准确级组合0.20.51.03P6P二次热极限输出 (VA)重量 (kg)
JDZX9-10 JDZX9-610/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P)306090100—60034
JDZXF9-10 JDZXF9-610/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/6P(3P)1520—50—2×30034

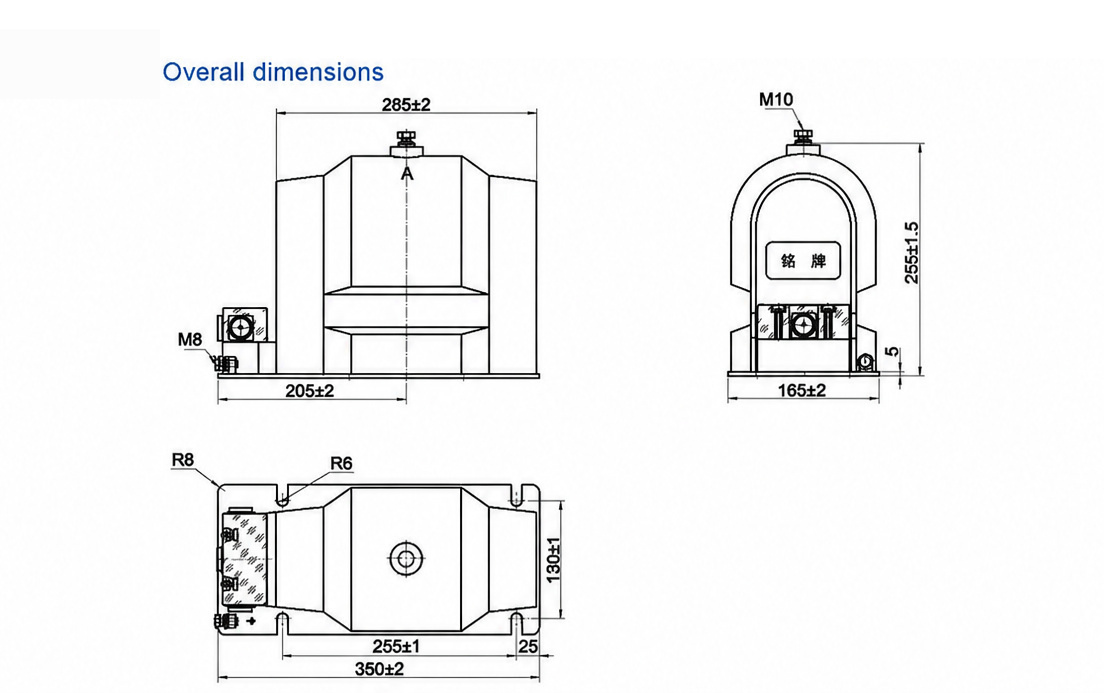

工程图纸

规格与外形图纸

JDZX9-10-6 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZX9-10-6

这款户内单相环氧树脂浇注电压互感器是 10 kV 设备,将一次电压降至 0.1 kV,用于 KYN28 柜体、环网柜及变电站间隔等开关柜中的计量与保护。其干式环氧树脂浇注体对一次绕组进行绝缘,并设有独立的计量与保护二次绕组,使电能计量与继电保护功能保持相互独立。

JDZX9-10-6 提供 0.2/6P(3P)、0.5/6P(3P)、1.0/6P(3P) 或 0.2/0.5/6P(3P) 的准确级组合,额定负荷为 15 VA、20 VA、50 VA 和 90 VA,频率为 50 Hz 或 60 Hz。绝缘水平为 12/42/75kV 或 7.2/32/60kV,整机重量 34 kg。在该系列内,准确级与额定负荷的选择取决于间隔的计量与保护要求,而非单一默认配置。

该产品用于户内,适用于冶金、矿山、水泥和化工企业的工业配电。送电前,应按额定 VA 核对二次负荷;带电时严禁将二次短路,并应在一处接地。用于计量检定的型式试验与校准试验文件可按需提供。二次绕组配置及变比选项可在询价时商谈。
