户内单相环氧树脂浇注式电压互感器，符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于10kV系统的户内单相环氧树脂电压互感器，适用于环网柜应用中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | [On Request] |
| 型号代码 | JDZX9-10-6BG | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2/6P(3P),0.5/6P(3P),1.0/6P(3P),0.2/0.5/6P(3P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 15VA / 15VA / 100VA / 50VA | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器（PT）：一次侧接线路和中性线。二次端子为1a和1n。带电时切勿短路PT二次侧——会导致危险过电流。二次绕组需单点接地。确保并联运行时极性正确。遵循IEC 61869-3和GB/T20840.3标准。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： 该PT的绝缘水平是多少？
答： 绝缘水平为12/42/75kV，即系统电压12kV，工频耐受42kV，雷电冲击耐受75kV。
问： 该PT能否户外使用？
答： 不可以，由于环氧树脂浇注和户内结构，仅设计用于户内。
问： 有哪些准确级可用？
答： 可用的准确级包括0.2/6P、0.5/6P、1.0/6P和0.2/0.5/6P。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 准确级及额定输出 (VA) 0.2 | 准确级及额定输出 (VA) 0.5 | 准确级及额定输出 (VA) 1.0 | 准确级及额定输出 (VA) 3P/6P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZ-10(B) JDZ-6(B) | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 30 | 60 | 120 | / | 600 | 35 |
| JDZ-10(B) JDZ-6(B) | 10/0.1/0.1 6/0.1/0.1 | 0.2/0.2 0.2/0.5 | 15 | 20 | 40 | / | 2X300 | 35 |
| JDZ-10(B) JDZ-6(B) | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 1.0 | 20 | 40 | 80 | / | 最大电源输出 600VA | 35 |
| JDZJ-10(B)G JDZJ-6(B)G | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P) | 20 | 50 | 100 | 100 | 600 | 38 |
| JDZJ-10(B)G JDZJ-6(B)G | 10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.2/3P(6P) 0.2/0.5/3P(6P) | 10 | 15 | / | 100 | 2×300 | 38 |

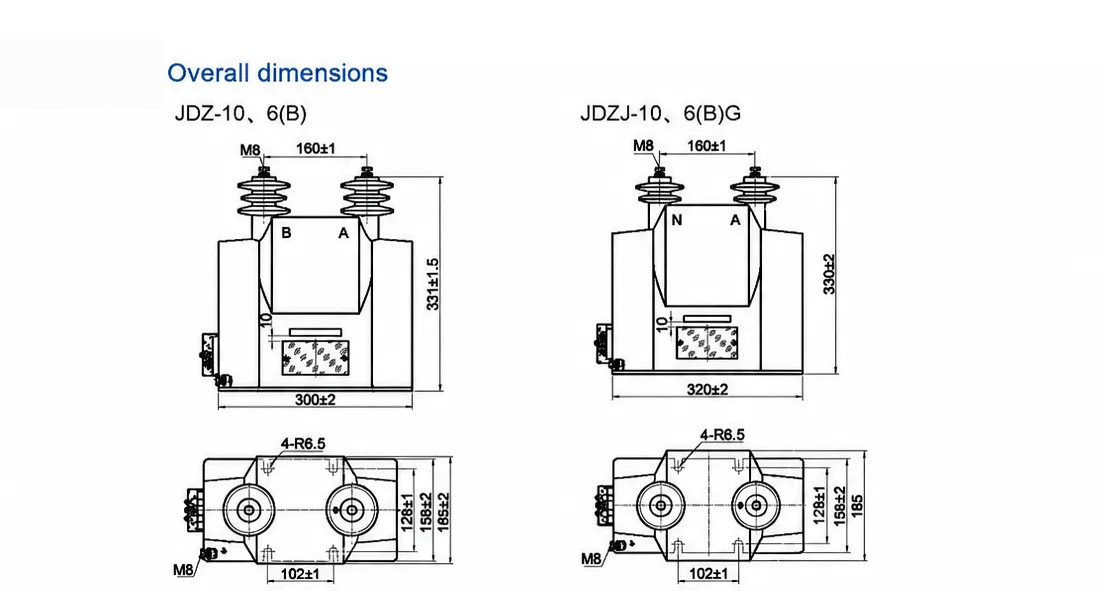

JDZX9-10-6BG 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
