户内单相环氧树脂浇注式电压互感器，符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
JDZX9-20-15是一款用于20kV系统的户内单相环氧树脂电压互感器，适用于环网柜应用中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | [On Request] |
| 型号代码 | JDZX9-20-15 | 工厂铭牌标识 |
| 一次电压 | 20kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2/6P,0.5/6P,1.0/6P | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 60VA / 150VA / 300VA / 150VA | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 24/65/125kV,18/55/105kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器（PT）：一次侧连接线路和中性点。二次端子：1a/1n为主绕组，附加绕组按铭牌标识。PT带电时严禁短路二次侧——会导致危险的过电流。二次绕组需单点接地。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： 该互感器的绝缘水平是多少？
答： 绝缘水平为24/65/125kV和18/55/105kV，即对于24kV系统：工频耐受65kV，雷电冲击耐受125kV峰值；对于18kV系统：工频耐受55kV，雷电冲击耐受105kV峰值。
问： 可用的准确级有哪些？
答： 可用准确级为0.2/6P、0.5/6P和1.0/6P，适用于计量和保护。
问： 该互感器可以户外使用吗？
答： 不可以，由于其环氧树脂浇注和户内结构，仅设计用于户内使用。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 额定输出 (VA) COSφ=0.8 (0.2/0.5/1/3P) | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|
| JDZ9-20 JDZ9-15 | 20/0.1 15/0.1 | 0.2 0.5 1 | 60 150 300 | 800 | 68 |
| JDZ9-20 JDZ9-15 | 20/0.1 15/0.1 | 0.2/0.2 0.2/0.5 0.5/0.5 | 30 40 50 | 2×400 | 68 |
| JDZ9-20G JDZ9-15G | 20/0.1/0.1 15/0.1/0.1 | 0.2/0.2P 0.5/0.5P | 60 150 | 100 400 | 68 |
| JDZ9-20G JDZ9-15G | 20/0.1/0.1 15/0.1/0.1 | 0.2/0.2P 0.5/0.5P | 30 30 | 100 2×200 | 68 |

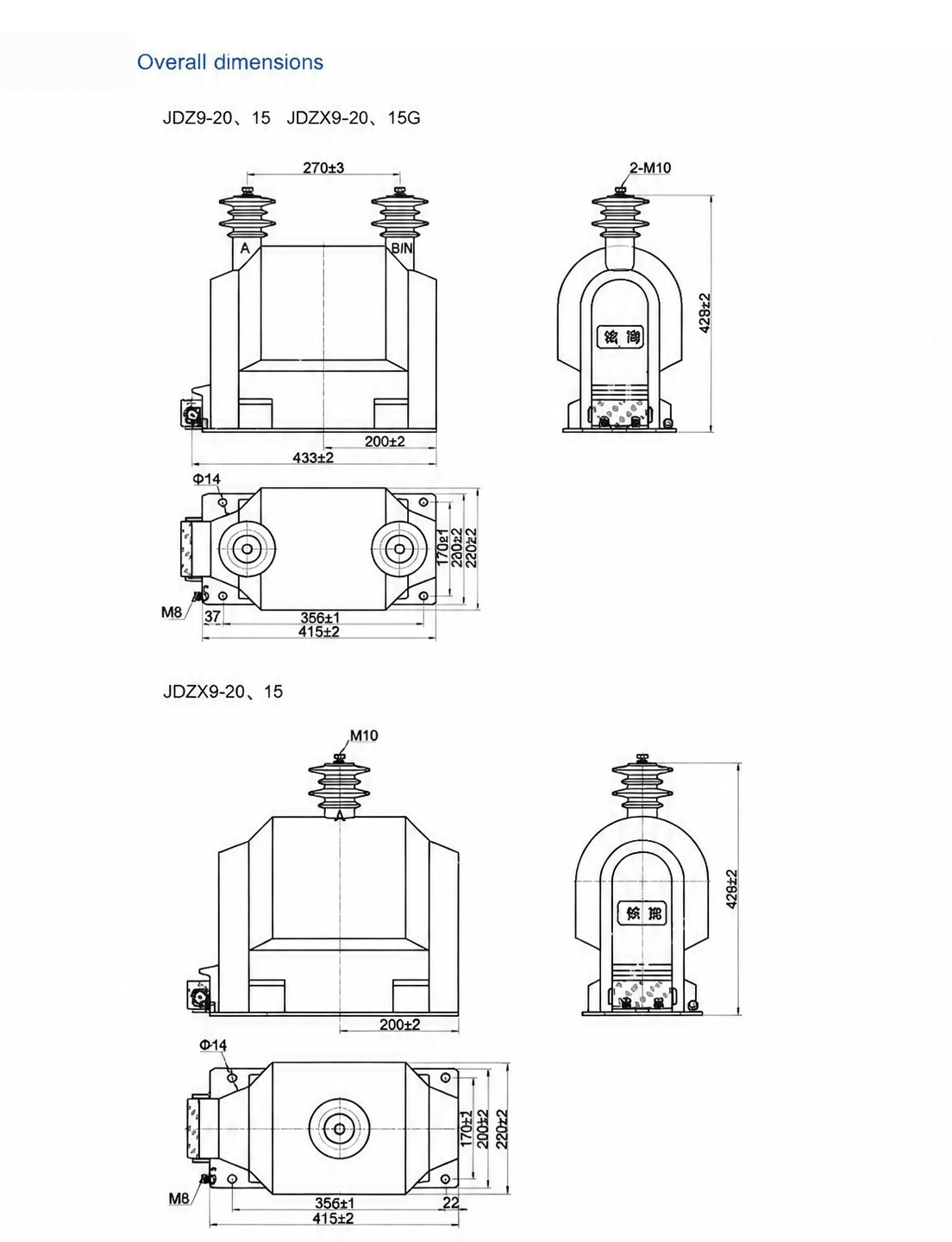

JDZX9-20-15 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
