首页产品电压互感器JDZX9-20-15AG
JDZX9-20-15AG 户内单相环氧树脂浇注式电压互感器
20kVJDZX9-20-15AG
绕组与原理拓扑内部接线示意图
Primary Winding:20kV
Secondary Winding:0.1kV (0.2/6P(3P),0.5/6P(3P),1.0/6P(3P))
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZX9-20-15AG

JDZX9-20-15AG 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量46kg
工程数据

完整电气与机械规格

型号编号: JDZX9-20-15AG

电气参数

一次额定电压 (Un):20kV
二次绕组电压:0.1kV
计量与保护准确级:0.2/6P(3P),0.5/6P(3P),1.0/6P(3P)
额定输出负荷:30VA / 60VA / 100VA / 100VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):24/65/125kV,18/55/105kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于20kV系统的户内单相电压互感器,环氧树脂绝缘,适用于环网柜中的计量与保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZX9-20-15AG工厂铭牌标识
一次电压20kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2/6P(3P),0.5/6P(3P),1.0/6P(3P)准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷30VA / 60VA / 100VA / 100VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)24/65/125kV,18/55/105kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜(RMU)应用
  • 20kV配电系统中的计量与保护
  • 干式、免维护安装
  • 二次负荷不超过100VA的应用

不建议用于

  • 无附加外壳的户外安装
  • 系统电压高于24kV(基于绝缘水平)
  • 要求0.1级或更高精度的高精度贸易计量
  • 直流或非正弦交流应用

拓扑与接线

对于电压互感器(PT):一次侧连接线路和中性线。二次端子为1a和1n。PT带电时严禁短路二次侧——会导致危险的过电流。二次绕组应在一点(1n)接地以确保安全。确保二次负荷不超过额定值以保持准确度。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 绝缘水平为24/65/125kV,即系统电压24kV,工频耐受65kV,雷电冲击耐受125kV。

问: 该互感器可以户外使用吗?

答: 不可以,它仅设计用于户内,通常安装在环网柜中。

问: 有哪些准确级可选?

答: 准确级包括0.2/6P(3P)、0.5/6P(3P)和1.0/6P(3P),适用于计量和保护。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX9-20-15AG
9 列 · 4 行

JDZ9-20、15A JDZX9-20、15AG 型电压互感器

型号额定电压比 (kV)准确级组合额定输出及其额定输出 (VA) COSφ=0.8 0.2额定输出及其额定输出 (VA) COSφ=0.8 0.5额定输出及其额定输出 (VA) COSφ=0.8 1.0额定输出及其额定输出 (VA) COSφ=0.8 3P/6P二次热极限输出 (VA)重量 (kg)
JDZ9-20A JDZ9-15A20/0.1 15/0.10.2 0.5 1.050100200/60046
JDZF9-20A JDZF9-15A20/0.1/0.1 15/0.1/0.10.2/0.5203060/2×30046
JDZX9-20AG JDZX9-15AG20/√3/0.1/√3/0.1/√3 15/√3/0.1/√3/0.1/√30.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P)306010010040046
JDZFX9-20AG JDZFX9-15AG20/√3/0.1/√3/0.1/√3/0.1/√3 15/√3/0.1/√3/0.1/√3/0.1/√30.2/0.5/6P(3P)1515/1002×20046

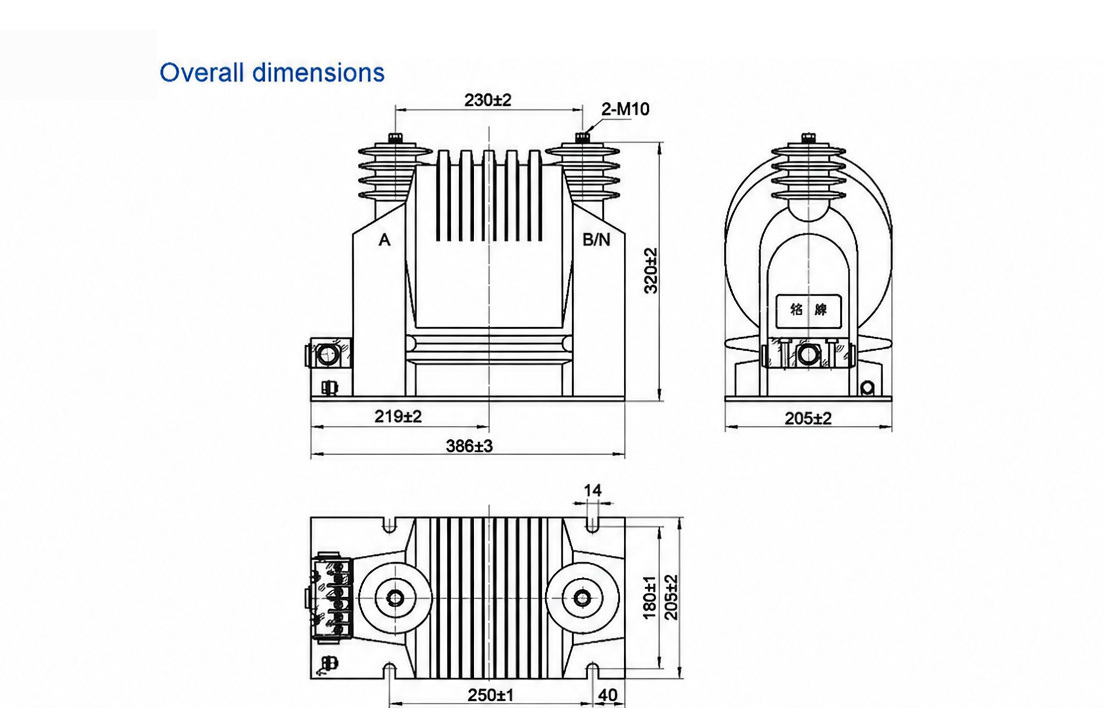

工程图纸

规格与外形图纸

JDZX9-20-15AG 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZX9-20-15AG

JDZX9-20-15AG 是一款用于 20 kV 系统的户内单相环氧树脂浇注电压互感器,将一次电压降至 0.1 kV,供计量和保护使用。它采用干式环氧树脂浇注设计,避免了油处理,解决了紧凑型开关柜中常见的铁磁谐振和测量不稳定问题。

绝缘采用干式环氧树脂,绝缘水平为 24/65/125 kV 和 18/55/105 kV。准确级为 0.2/6P(3P)、0.5/6P(3P) 和 1.0/6P(3P),额定负荷分别为 30 VA、60 VA 和 100 VA。本产品重 46 kg,工作频率为 50 Hz 或 60 Hz。对于需要不同变比或准确级的应用,可按需提供。

该电压互感器仅适用于户内安装。二次侧带电时严禁短路;请遵循铭牌端子图,并将二次侧一点接地。典型部署包括工业和商业配电中的计量与保护回路。试验文件、书面报告和交货计划可按需提供。
