首页产品电压互感器JDZX9-20-15G

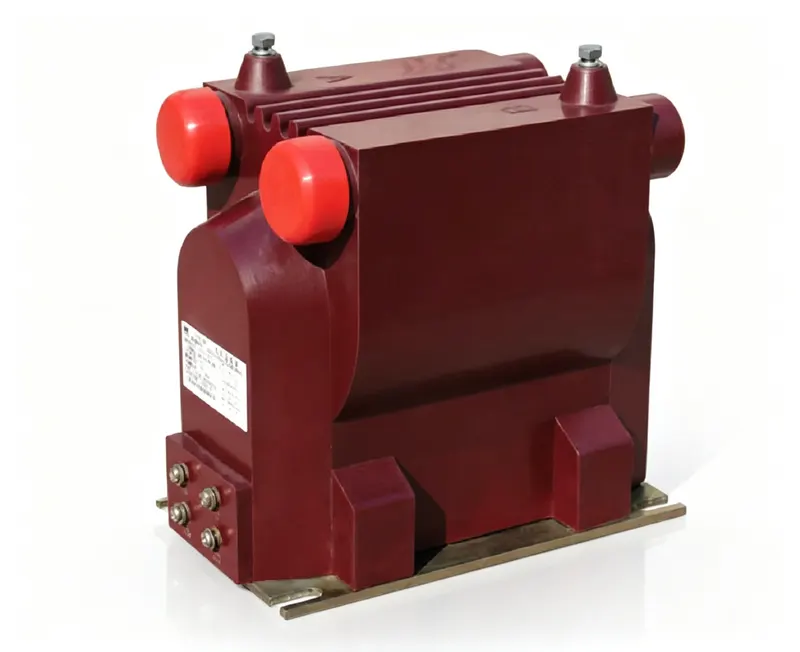

JDZX9-20-15G 户内单相环氧树脂浇注式电压互感器
20kVJDZX9-20-15G
绕组与原理拓扑内部接线示意图
Primary Winding:20kV
Secondary Winding:0.1kV (0.2/6P(3P),0.5/6P(3P),1.0/6P(3P))
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZX9-20-15G

JDZX9-20-15G 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量68kg
工程数据

完整电气与机械规格

型号编号: JDZX9-20-15G

电气参数

一次额定电压 (Un):20kV
二次绕组电压:0.1kV
计量与保护准确级:0.2/6P(3P),0.5/6P(3P),1.0/6P(3P)
额定输出负荷:60VA / 150VA / 100VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):24/65/125kV,18/55/105kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

户内20kV电压互感器,用于计量和保护;干式环氧绝缘,准确级0.2/6P。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZX9-20-15G工厂铭牌标识
一次电压20kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2/6P(3P),0.5/6P(3P),1.0/6P(3P)准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷60VA / 150VA / 100VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)24/65/125kV,18/55/105kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜应用
  • 20kV配电系统中的计量和保护
  • 无凝露风险的干燥环境
  • 开关柜内面板安装

不建议用于

  • 户外变电站
  • 高湿度或污染环境
  • 气体绝缘开关设备(GIS)
  • 高于24kV的系统

拓扑与接线

对于电压互感器:一次侧连接相线和中性线;二次侧端子1a/1n。带电时严禁短路电压互感器二次侧——危险过电流。二次绕组需单点接地。绝缘水平:24kV系统;工频耐受电压65kV;雷电冲击耐受电压125kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该电压互感器的绝缘水平是多少?

答: 该互感器额定用于24kV系统,工频耐受电压65kV,雷电冲击耐受电压125kV峰值。

问: 能否用于户外?

答: 不可以,它仅设计用于户内。

问: 可用的准确级有哪些?

答: 可提供0.2/6P、0.5/6P和1.0/6P组合。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX9-20-15G
6 列 · 6 行

JDZ9-20、15 JDZ9X-20、15G JDZ9X-20、15 型电压互感器 技术参数

型号额定电压比 (kV)准确级组合额定输出 (VA) COSφ=0.8 (0.2/0.5/1.0/3P)二次热极限输出 (VA)重量 (kg)
JDZ9-20 JDZ9-1520/0.1 15/0.10.2 0.5 1.060 150 30080088
JDZ9-20G JDZ9-15G20/0.1 15/0.10.2/0.2 0.2/0.5 0.5/0.530 40 502×40088
JDZ9X-20G JDZ9X-15G20/√3/0.1/√3/0.1/√3 15/√3/0.1/√3/0.1/√30.2/6P(3P) 0.5/6P(3P)60 15040088
JDZ9X-20G JDZ9X-15G20/√3/0.1/√3/0.1/√3 15/√3/0.1/√3/0.1/√30.2/0.2/6P(3P) 0.2/0.5/6P(3P)30 302×20088
JDZ9X-20 JDZ9X-1520/√3/0.1/√3/0.1/√3 15/√3/0.1/√3/0.1/√30.2/6P 0.5/6P 1.0/6P60 150 30060064
JDZ9X-20 JDZ9X-1520/√3/0.1/√3/0.1/√3/0.1/√3 15/√3/0.1/√3/0.1/√3/0.1/√30.2/0.2/6P 0.2/0.5/6P30 402×30064
工程图纸

规格与外形图纸

JDZX9-20-15G 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZX9-20-15G

这款室内单相环氧树脂浇注电压互感器是20 kV设备,将一次电压降至0.1 kV,用于开关柜和变电站间隔内的计量与保护。其干式环氧树脂绝缘和浇注结构适合室内使用,通常安装在KYN28或环网柜等柜体中。

可选准确级组合为0.2/6P(3P)、0.5/6P(3P)和1.0/6P(3P),额定负荷分别为60 VA、150 VA和100 VA。绝缘水平为24/65/125 kV或18/55/105 kV,整机重量68 kg。保护铁芯旨在故障条件下保持准确级;实际限制因素和短时热额定值应通过铭牌确认。由于这是电压互感器,二次侧带电时绝不允许短路,且二次侧应一点接地。

本设备为室内型,不适用于户外安装。完整的试验报告、外形图和例行试验记录可按需提供。可提供定制变比和准确级组合的报价,并提供样品和型式试验支持。
