户内单相环氧树脂浇注式电压互感器，符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于35kV系统的户内单相电压互感器，适用于计量和保护，具有双重准确级。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | [On Request] |
| 型号代码 | JDZX9-35G | 工厂铭牌标识 |
| 一次电压 | 35kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2/3P(6P),0.5/3P(6P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 30VA / 90VA / 100VA | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 40.5/95/200kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器（PT）：一次侧连接线路和中性线。二次端子为1a和1n。通电时确保二次侧不得短路——危险过电流。将二次绕组在一点（1n）接地以确保安全。遵循IEC 61869-3端子标记。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： 该电压互感器的绝缘水平是多少？
答： 额定电压为40.5kV系统；工频耐受电压95kV；雷电冲击耐受电压200kV峰值。
问： 能否在户外使用？
答： 不可以，它仅设计用于户内。
问： 可用的准确级有哪些？
答： 提供0.2/3P(6P)和0.5/3P(6P)用于计量和保护。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 准确级及额定输出 (VA) 0.2 | 准确级及额定输出 (VA) 0.5 | 准确级及额定输出 (VA) 1.0 | 准确级及额定输出 (VA) 3P/6P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZ9-35(Q) | 35/0.1 | 0.2 0.5 1.0 | 60 | 150 | 300 | / | 800 | 98 |
| JDZF9-35Q | 35/0.1/0.1 | 0.2/0.5 | 30 | 50 | / | / | 2×400 | 98 |
| JDZX9-35G | 35/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) | 30 | 90 | / | 100 | 600 | 98 |
| JDZFX9-35G | 35/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.2/3P(6P) 0.2/0.5/3P(6P) | 15 | 20 | / | 100 | 2×300 | 98 |

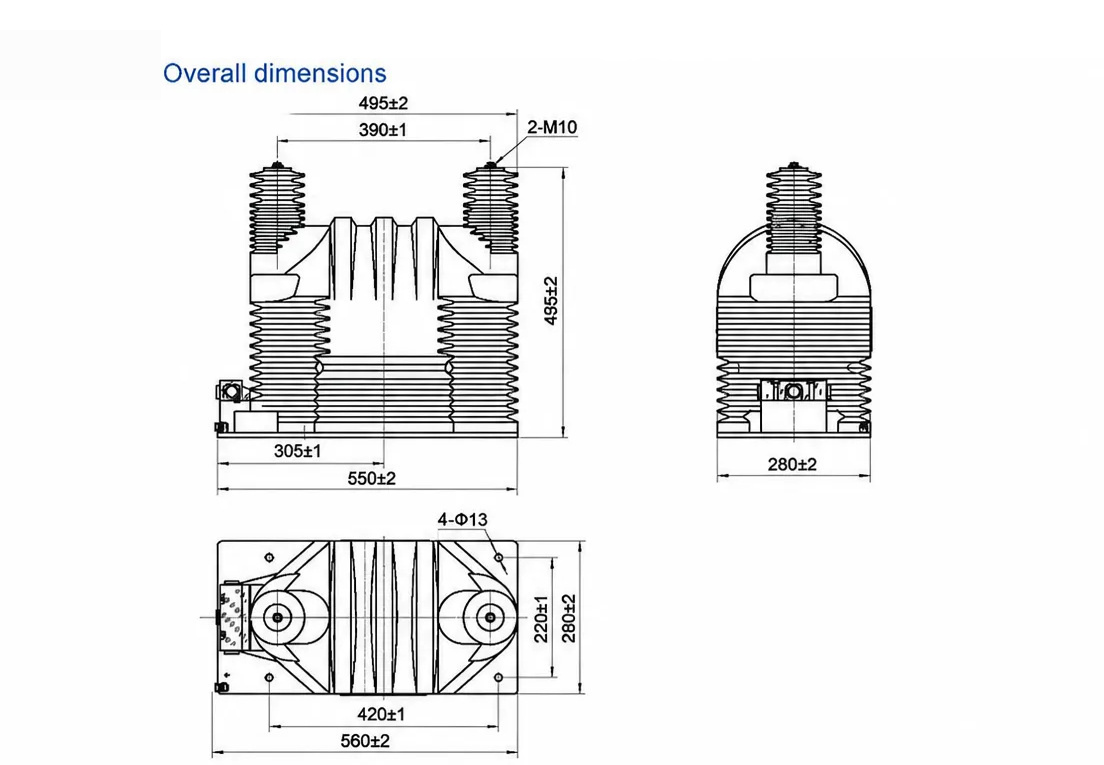

JDZX9-35G 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
