JDZX9-35R 户内单相环氧树脂浇注式电压互感器
35kVJDZX9-35R
绕组与原理拓扑内部接线示意图
Primary Winding:35kV
Secondary Winding:0.1kV (0.2/6P(3P),0.5/6P(3P),1.0/6P(3P))
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZX9-35R

JDZX9-35R 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注式结构
  • 重量78.5kg
工程数据

完整电气与机械规格

型号编号: JDZX9-35R

电气参数

一次额定电压 (Un):35kV
二次绕组电压:0.1kV
计量与保护准确级:0.2/6P(3P),0.5/6P(3P),1.0/6P(3P)
额定输出负荷:30VA / 90VA / 150VA / 100VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):40.5/95/200kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZX9-35R是一款用于环网柜的35kV户内电压互感器,适用于计量和保护。具有高精度,符合IEC标准。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZX9-35R工厂铭牌标识
一次电压35kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2/6P(3P),0.5/6P(3P),1.0/6P(3P)准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷30VA / 90VA / 150VA / 100VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)40.5/95/200kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 35kV户内环网柜应用
  • 准确级0.2或0.5的贸易计量
  • 6P(3P)级的保护应用
  • 频率50Hz或60Hz系统

不建议用于

  • 户外安装(仅限户内型)
  • 气体绝缘开关设备(环氧浇注,非SF6)
  • 高海拔或污染环境(未指定)
  • 直流系统(仅交流)

拓扑与接线

对于电压互感器:将二次侧连接到端子1a/1n。通电时切勿短路电压互感器的二次侧——危险过电流。二次绕组需单点接地。确保安装一次侧熔断器。遵循IEC 61869-3端子标记。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: JDZX9-35R的绝缘水平是多少?

答: 设计用于40.5kV系统;工频耐受电压95kV;雷电冲击耐受电压200kV峰值。

问: 有哪些准确级可用?

答: 可用准确级:0.2/6P(3P)、0.5/6P(3P)和1.0/6P(3P)。

问: 能否在户外使用?

答: 不可以,它是户内型互感器,不适合户外安装。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZX9-35R
9 列 · 2 行

JDZX9-35R 型电压互感器技术参数

型号额定电压比 (kV)准确级组合0.20.51.03P/6P二次热极限输出 (VA)重量 (kg)
JDZX9-35R35/√3/0.1/√3/0.1/30.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P)309015010060078.5
JDZXF9-35R35/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/6P(3P)1520/1002×30078.5
工程图纸

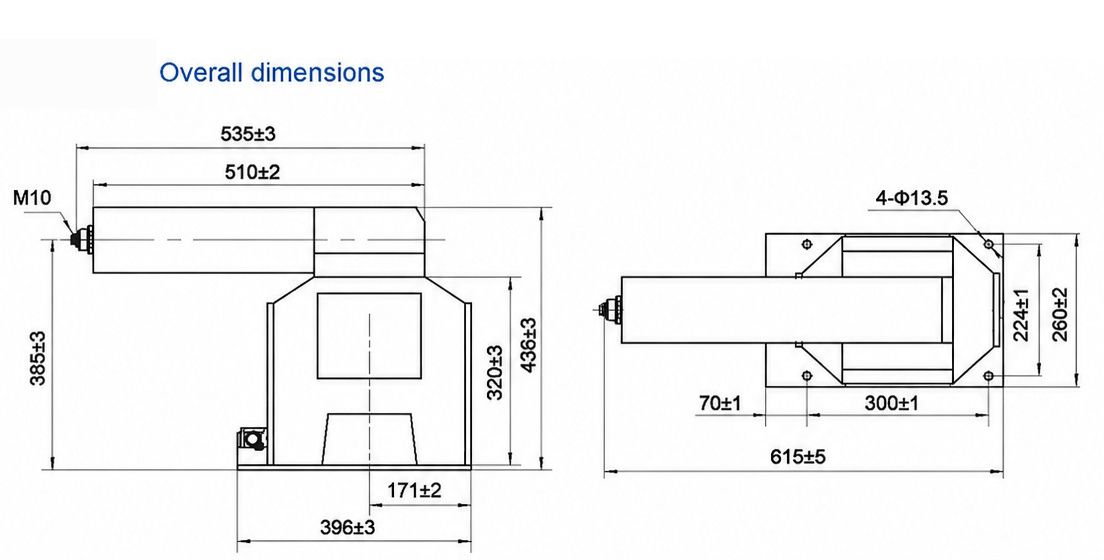

规格与外形图纸

JDZX9-35R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZX9-35R

JDZX9-35R 是一款基于环氧树脂浇注绝缘系统的户内单相电压互感器,该结构使安装与维护流程中不再涉及油处理。其额定一次电压为 35kV,二次电压为 0.1kV,适用于 50Hz 或 60Hz 系统;干式本体适合户内开关柜使用,而充液式设备在此类场合会增加防火与防泄漏措施的复杂性。

该产品的绝缘水平为 40.5/95/200kV,涵盖工频耐压与雷电冲击,参数表给出的电压比为 35/√3/0.1/√3/0.1/3。准确级组合为 0.2/6P(3P)、0.5/6P(3P) 和 1.0/6P(3P),其中 0.2、0.5 和 1.0 级的输出分别为 30VA、90VA 和 150VA,3P/6P 输出为 100VA,二次热极限输出为 600VA。重量为 78.5kg。

选型应依据实际所需功能:仅计量、计量加保护,或带剩余电压绕组,因为选用未使用的高准确级只会增加成本而无收益。产品符合 IEC 61869 系列标准,型式试验与抽样试验文件可按需提供。典型的户内应用为冶金、矿山、水泥和化工工厂中的重工业配电。送电前,应检查绝缘电阻、极性和变比,二次侧应一点接地,且带电时严禁短路二次侧。
