户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

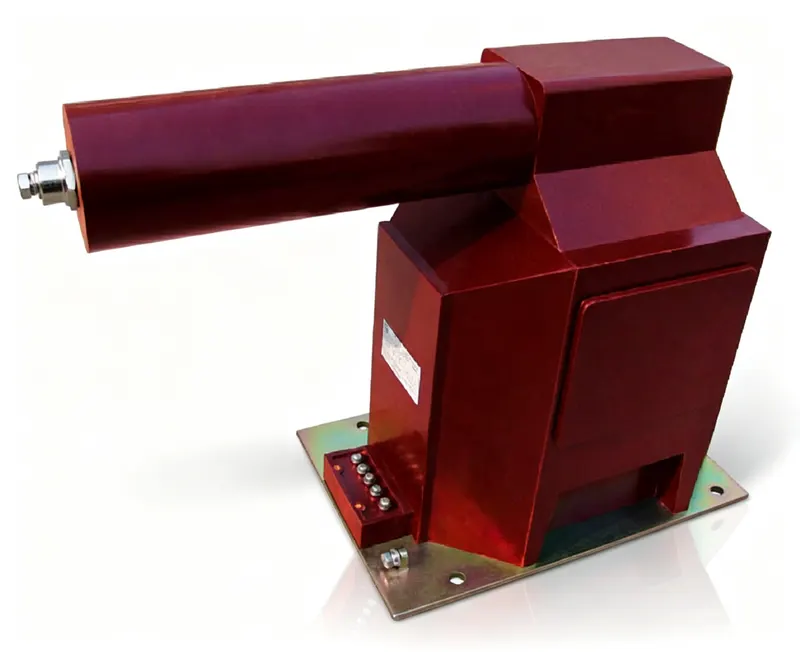

JDZX9-35R是一款用于环网柜的35kV户内电压互感器,适用于计量和保护。具有高精度,符合IEC标准。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZX9-35R | 工厂铭牌标识 |
| 一次电压 | 35kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2/6P(3P),0.5/6P(3P),1.0/6P(3P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 30VA / 90VA / 150VA / 100VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 40.5/95/200kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器:将二次侧连接到端子1a/1n。通电时切勿短路电压互感器的二次侧——危险过电流。二次绕组需单点接地。确保安装一次侧熔断器。遵循IEC 61869-3端子标记。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: JDZX9-35R的绝缘水平是多少?
答: 设计用于40.5kV系统;工频耐受电压95kV;雷电冲击耐受电压200kV峰值。
问: 有哪些准确级可用?
答: 可用准确级:0.2/6P(3P)、0.5/6P(3P)和1.0/6P(3P)。
问: 能否在户外使用?
答: 不可以,它是户内型互感器,不适合户外安装。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 0.2 | 0.5 | 1.0 | 3P/6P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZX9-35R | 35/√3/0.1/√3/0.1/3 | 0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P) | 30 | 90 | 150 | 100 | 600 | 78.5 |
| JDZXF9-35R | 35/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | 15 | 20 | / | 100 | 2×300 | 78.5 |
JDZX9-35R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
JDZX9-35R 是一款基于环氧树脂浇注绝缘系统的户内单相电压互感器,该结构使安装与维护流程中不再涉及油处理。其额定一次电压为 35kV,二次电压为 0.1kV,适用于 50Hz 或 60Hz 系统;干式本体适合户内开关柜使用,而充液式设备在此类场合会增加防火与防泄漏措施的复杂性。
该产品的绝缘水平为 40.5/95/200kV,涵盖工频耐压与雷电冲击,参数表给出的电压比为 35/√3/0.1/√3/0.1/3。准确级组合为 0.2/6P(3P)、0.5/6P(3P) 和 1.0/6P(3P),其中 0.2、0.5 和 1.0 级的输出分别为 30VA、90VA 和 150VA,3P/6P 输出为 100VA,二次热极限输出为 600VA。重量为 78.5kg。
选型应依据实际所需功能:仅计量、计量加保护,或带剩余电压绕组,因为选用未使用的高准确级只会增加成本而无收益。产品符合 IEC 61869 系列标准,型式试验与抽样试验文件可按需提供。典型的户内应用为冶金、矿山、水泥和化工工厂中的重工业配电。送电前,应检查绝缘电阻、极性和变比,二次侧应一点接地,且带电时严禁短路二次侧。
同一产品族、不同规格参数 —— 选型前可横向对比。
