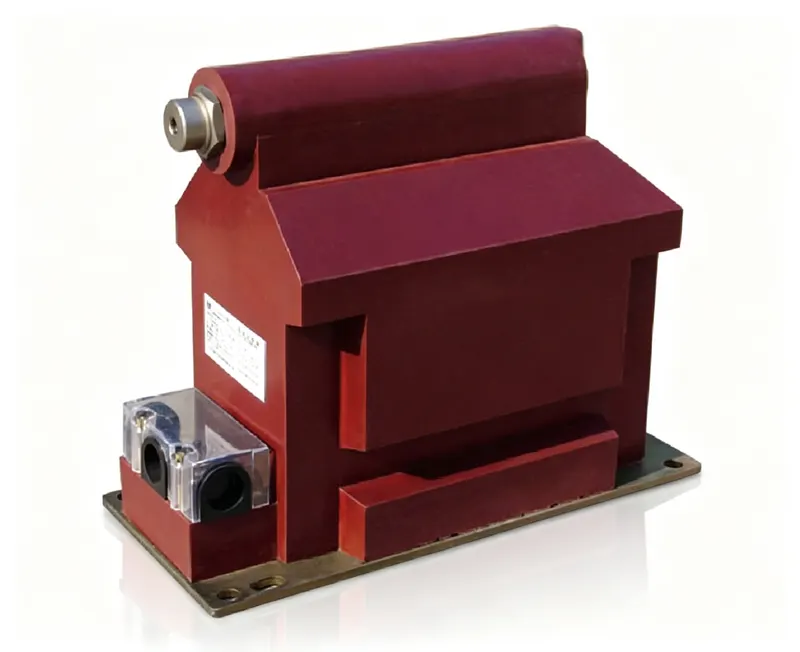

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于10kV系统的户内电压互感器,适用于环网柜应用中的计量与保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZXF10-10-6R | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2/0.5/6P(3P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 10VA / 15VA / 50VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):一次侧接线路和中性线。二次端子为1a和1n。带电时切勿短路PT的二次侧,否则会导致危险的过电流。将二次绕组在一点(1n)接地以确保安全。并联操作时确保极性正确。遵循IEC 61869-3端子标记。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该PT的绝缘水平是多少?
答: 绝缘水平为12/42/75kV,即系统电压12kV,工频耐受42kV,雷电冲击耐受75kV。
问: 该PT能否在户外使用?
答: 不可以,由于其环氧树脂浇注和户内结构,仅设计用于户内使用。
问: 可用的准确级有哪些?
答: 提供0.2、0.5和6P(3P)准确级,用于计量和保护。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 0.2 | 0.5 | 1.0 | 3P/6P | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|---|
| JDZX10-10R JDZX10-6R | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P) | 20 | 50 | 100 | 50 | 400 | 32 |
| JDZXF10-10R JDZXF10-6R | 10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | 10 | 15 | / | 50 | 2×200 | 32 |

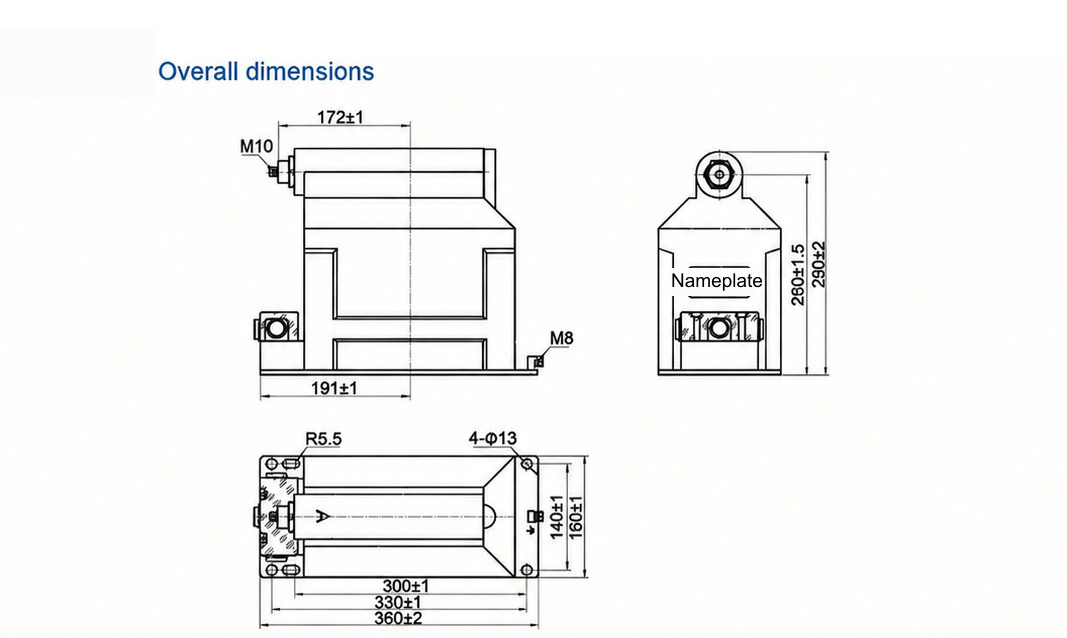

JDZXF10-10-6R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
这款户内单相环氧树脂浇注电压互感器是10 kV设备,将一次电压降至0.1 kV,用于中压开关柜中的计量与保护。它通常安装于KYN28金属铠装柜、环网柜及变电站间隔中,这些场合需要紧凑、免维护的电压源。
干式环氧树脂浇注体对一次绕组进行绝缘,并构成单相结构。准确级组合0.2/0.5/6P(3P)配额定输出10 VA / 15 VA / 50 VA,兼顾计量与保护用途;保护铁芯旨在故障条件下保持稳定,实际限制因素需以铭牌为准。整机重32 kg,适合固定式户内安装。
产品符合IEC 61869系列互感器标准,例行试验与型式试验的书面报告可按需提供。安装时请遵照端子接线图,二次侧应一点接地,且带电时严禁短路二次侧。投运前应进行绝缘电阻、极性和变比检查。特殊变比与准确级组合可按需提供,文件包及交付条款在询价时确认。
