户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于环网柜的户内35kV电压互感器,提供多种准确级和负荷,适用于计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZXF10-35R | 工厂铭牌标识 |
| 一次电压 | 35kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2/0.2/6P(3P),0.5/0.5/6P(3P),0.2/0.5/6P(3P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 30VA / 40VA / 100VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 40.5/95/200kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):一次侧连接线路和中性线;二次端子1a/1n为主绕组,其他绕组按铭牌连接。PT带电时严禁短路二次侧,否则会产生危险过电流。二次绕组需单点接地。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该互感器的绝缘水平是多少?
答: 绝缘水平为40.5kV系统;工频耐受电压95kV;雷电冲击耐受电压200kV峰值。
问: 可提供哪些准确级?
答: 可提供的准确级包括0.2/0.2/6P(3P)、0.5/0.5/6P(3P)和0.2/0.5/6P(3P)。
问: 该互感器可以户外使用吗?
答: 不可以,它仅设计用于户内,特别是环网柜应用。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 0.2 | 0.5 | 1.0 | 3P/6P | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|---|
| JDZX10-35R | 35/√3/0.1/√3/0.1/3 | 0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P) | 60 | 150 | 300 | 100 | 800 | 95 |
| JDZXF10-35R | 35/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.2/6P(3P) 0.5/0.5/6P(3P) 0.2/0.5/6P(3P) | 30 | 40 | / | 100 | 2×400 | 95 |

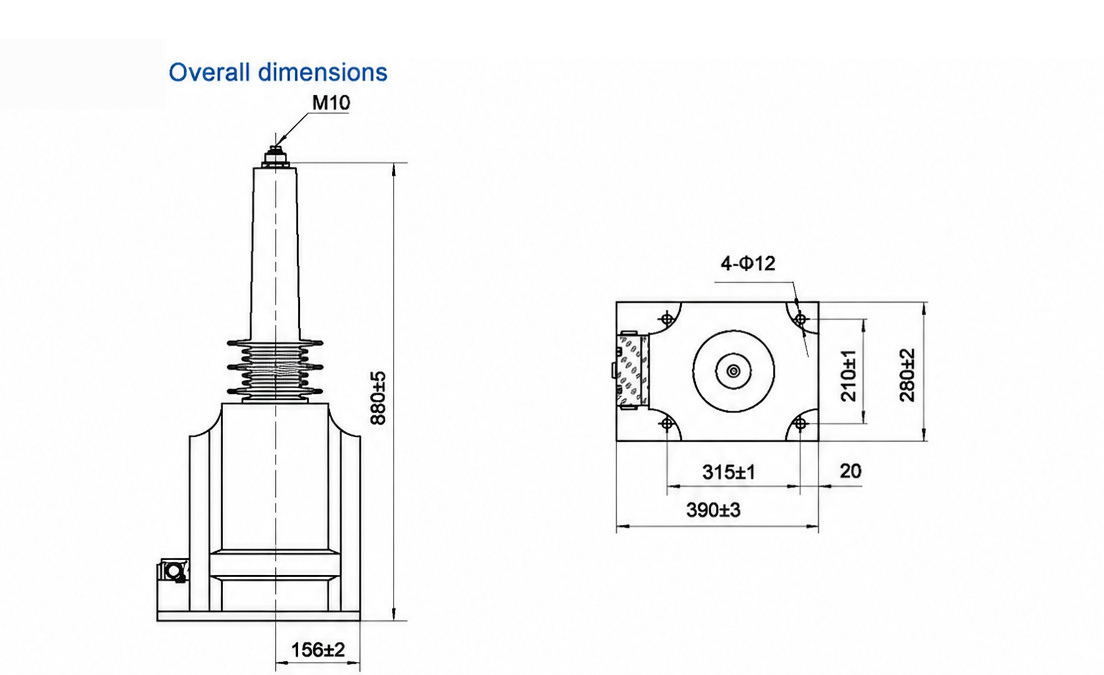

JDZXF10-35R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
本产品为用于35kV系统的户内单相环氧树脂浇注电压互感器,将一次电压降至0.1kV,供计量与保护使用。干式环氧树脂浇注消除了油浸式产品的油处理与渗漏隐患,40.5/95/200kV绝缘水平与95kg质量适用于固定式户内开关柜安装。
本产品可提供准确级组合0.2/0.2/6P(3P)、0.5/0.5/6P(3P)和0.2/0.5/6P(3P),额定输出分别为30VA、40VA和100VA,二次热极限输出为2×400VA。产品符合GB/T 20840系列标准;型式试验报告与例行试验证书可按需提供。典型应用为变电站间隔内的母线电压测量与保护。
安装须遵守户内安全净距及铭牌端子接线图要求,二次侧应一点接地;二次侧带电时严禁短路。选用高于实际应用需要的准确级只会增加成本而无收益。其他变比、准确级及试验文件方案可按需报价。
