首页产品电压互感器JDZXF10-20-15R
JDZXF10-20-15R 户内单相环氧树脂浇注式电压互感器
20kVJDZXF10-20-15R
绕组与原理拓扑内部接线示意图
Primary Winding:20kV
Secondary Winding:0.1kV (0.2/0.5/6P(3P))
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZXF10-20-15R

JDZXF10-20-15R 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3和IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量41kg
工程数据

完整电气与机械规格

型号编号: JDZXF10-20-15R

电气参数

一次额定电压 (Un):20kV
二次绕组电压:0.1kV
计量与保护准确级:0.2/0.5/6P(3P)
额定输出负荷:15VA / 20VA / 100VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):24/65/125kV,18/55/105kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于20kV系统的户内单相电压互感器,适用于环网柜应用中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZXF10-20-15R工厂铭牌标识
一次电压20kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2/0.5/6P(3P)准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷15VA / 20VA / 100VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)24/65/125kV,18/55/105kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜(RMU)安装
  • 20kV一次系统,二次侧0.1kV
  • 计量和保护应用(准确级0.2/0.5/6P)
  • 50Hz或60Hz电网

不建议用于

  • 户外变电站(仅限户内结构)
  • 高于24kV的系统(绝缘水平24/65/125kV)
  • 直流应用
  • 高于100VA的高负载要求

拓扑与接线

对于电压互感器(PT):一次侧连接线路和中性线。二次端子为1a和1n。带电时切勿短路PT的二次侧——会导致危险的过电流。二次绕组应单点接地。并联运行时确保极性正确。遵循IEC 61869-3端子标记。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该PT的绝缘水平是多少?

答: 绝缘水平为24kV系统;工频耐受65kV;雷电冲击耐受125kV峰值。也可提供18kV系统;工频55kV;冲击105kV。

问: 准确级和负载是多少?

答: 准确级为0.2、0.5和6P(3P)。额定负载分别为15VA、20VA和100VA。

问: 该PT是否适合户外使用?

答: 不可以,它仅设计用于户内,通常用于环网柜。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZXF10-20-15R
9 列 · 2 行

JDZX10-20、15R 型电压互感器技术参数

型号额定电压比(kV)准确级组合准确级及其额定输出(VA) 0.2准确级及其额定输出(VA) 0.5准确级及其额定输出(VA) 1.0准确级及其额定输出(VA) 3P/6P二次热极限输出(VA)重量(kg)
JDZX10-20R JDZX10-15R20/√3/0.1/√3/0.1/3 15/√3/0.1/√3/0.1/30.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P)306010010040041
JDZXF10-20R JDZXF10-15R20/√3/0.1/√3/0.1/√3/0.1/3 15/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/6P(3P)1520/1002×20041
工程图纸

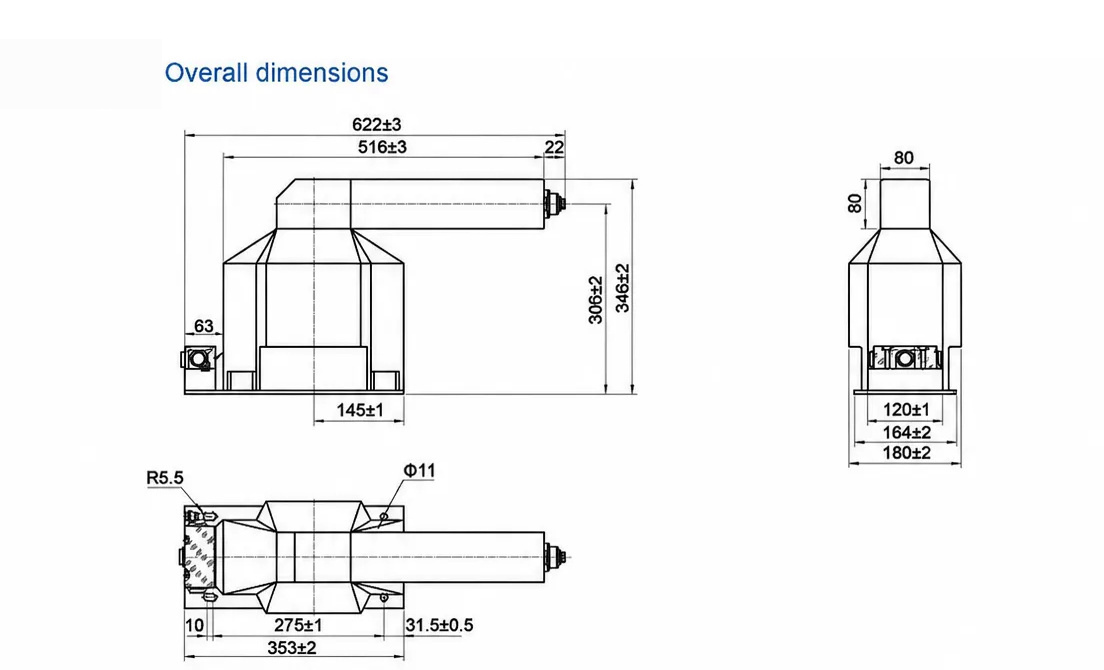

规格与外形图纸

JDZXF10-20-15R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZXF10-20-15R

本户内单相电压互感器为20kV单元,二次侧0.1kV,用于开关柜柜内及变电站间隔内的计量与保护。其干式环氧树脂浇注将绕组绝缘为实心无气隙体,采用真空浇注或自动压力凝胶工艺制成,因此结构自支撑且无油。

准确级为0.2、0.5和6P(3P),额定输出分别为15VA、20VA和100VA,频率50Hz或60Hz。绝缘水平标称为24/65/125kV和18/55/105kV,整机重量41kg。作为电压互感器,其二次侧在带电时绝不允许短路。符合GB/T 20840系列标准,试验证据和试验文件可按需提供。

典型部署为户内,用于可再生能源汇集站和储能升压间隔。送电前,请根据额定输出核对二次负荷(VA)。本户内单元不适用于户外露天安装。变比和准确级组合可定制,文件包和交付条款按需报价。
