首页产品电压互感器JDZXF15-35R-CQ

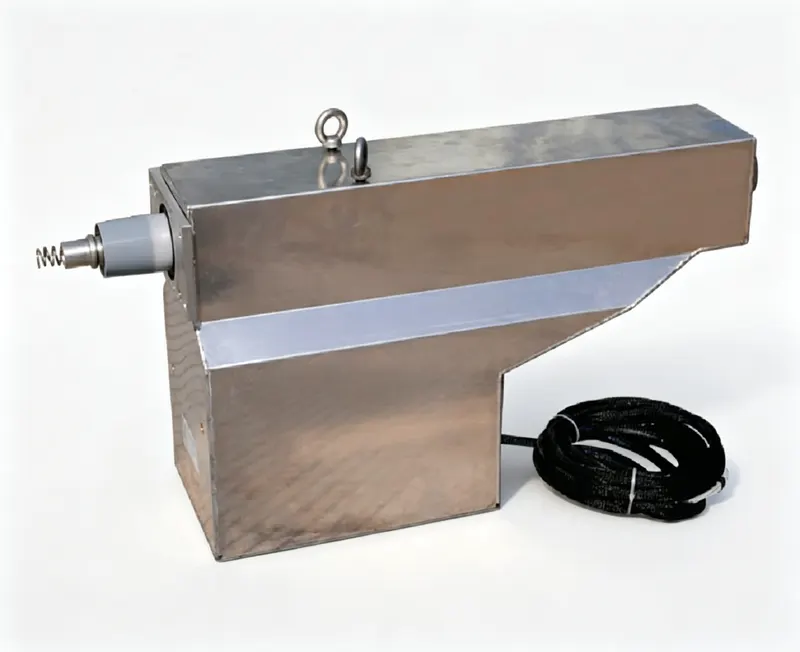

JDZXF15-35R-CQ 户内单相全封闭内置熔断器金属铠装环氧树脂浇注式电压互感器
35kVJDZXF15-35R-CQ
绕组与原理拓扑内部接线示意图
Primary Winding:35kV
Secondary Winding:0.1kV (0.2/0.5/3P(6P))
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZXF15-35R-CQ

JDZXF15-35R-CQ 户内单相全封闭内置熔断器金属铠装环氧树脂浇注式电压互感器

隔离结构户内电压互感器,内置熔断器,符合GB/T20840.1/3及IEC61869-1/3标准;绝缘水平40.5/95/200kV,匹配XRNP□-40.5熔断器0.5A 50kA,净重95kg。

核心工程优势

  • 35kV隔离型内置熔断器金属铠装电压互感器
工程数据

完整电气与机械规格

型号编号: JDZXF15-35R-CQ

电气参数

一次额定电压 (Un):35kV
二次绕组电压:0.1kV
计量与保护准确级:0.2/0.5/3P(6P)
额定输出负荷:30VA(0.2),40VA(0.5),40VA(1.0),100VA(3P)
额定频率:50Hz / 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):40.5/95/200kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

户内35kV内置熔断器电压互感器,适用于金属铠装开关柜中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZXF15-35R-CQ工厂铭牌标识
一次电压35kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2/0.5/3P(6P)准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷30VA(0.2),40VA(0.5),40VA(1.0),100VA(3P)额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)40.5/95/200kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz / 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内金属封闭开关柜
  • 0.2级准确度的贸易计量
  • 需要3P/6P级的保护应用
  • 中性点绝缘或谐振接地的35kV系统

不建议用于

  • 无附加外壳的户外安装
  • 气体绝缘开关设备(GIS)应用
  • 高于40.5kV的高压输电网络
  • 直流系统或非正弦波形

拓扑与接线

对于PT:一次侧连接线路和中性点。二次端子1a/1n为主绕组;附加绕组用于0.5级和3P级。确保二次侧单点接地。PT带电时严禁短路二次侧——危险过电流。遵循IEC 61869-3端子标记。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该互感器的绝缘水平是多少?

答: 40.5kV系统;工频耐受电压95kV;雷电冲击耐受电压200kV峰值。

问: 内置熔断器的额定值是多少?

答: 匹配XRNP□-40.5熔断器,0.5A,开断能力50kA。

问: 它能否同时用于计量和保护?

答: 可以,计量用准确级0.2/0.5,保护用3P/6P。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZXF15-35R-CQ
6 列 · 2 行

JDZX15-35R (CQ) 型金属铠装式电压互感器 技术参数

型号额定电压比 (kV)准确级组合准确级及其额定输出 (VA) COSΦ=0.8 (0.2/0.5/1.0/3P)二次热极限输出 (VA)重量 (kg)
JDZX15-35R (CQ)35/√3/0.1/√3/0.1/30.2/3P(6P) 0.5/3P(6P)60/120/180/10080095
JDZXF15-35R (CQ)35/√3/0.1/√3/0.1/3/0.1/30.2/0.5/3P(6P)30/40/40/100600/300—
工程图纸

规格与外形图纸

JDZXF15-35R-CQ 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZXF15-35R-CQ

本户内单相电压互感器适用于金属铠装开关柜柜体及环网柜内安装,用于将35 kV母线电压降压,供计量与保护使用。其环氧树脂浇注绝缘构成干燥、免维护的介质系统,金属铠装、内置熔断器的结构将一次保护集成于互感器壳体内。

电气性能包括准确级0.2/0.5/3P(6P),对应额定输出分别为30 VA、40 VA、40 VA和100 VA,二次热极限输出为600/300 VA。绝缘水平为40.5/95/200 kV,适用于50 Hz或60 Hz系统。本产品为户内使用;户外或其他环境条件请参照铭牌及正式数据表。产品符合GB/T 20840系列标准,试验报告及试验文件可按需提供。

典型应用为变电站间隔内的母线电压测量与保护。送电前应进行交接试验,包括绝缘电阻、极性和变比检查。二次侧带电时严禁短路。变比与准确级组合可按需定制;交货及试验文件包请咨询工厂。
