隔离结构户内电压互感器,内置熔断器,符合GB/T20840.1/3及IEC61869-1/3标准;绝缘水平40.5/95/200kV,匹配XRNP□-40.5熔断器0.5A 50kA,净重95kg。
户内35kV内置熔断器电压互感器,适用于金属铠装开关柜中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZXF15-35R-CQ | 工厂铭牌标识 |
| 一次电压 | 35kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2/0.5/3P(6P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 30VA(0.2),40VA(0.5),40VA(1.0),100VA(3P) | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 40.5/95/200kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz / 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于PT:一次侧连接线路和中性点。二次端子1a/1n为主绕组;附加绕组用于0.5级和3P级。确保二次侧单点接地。PT带电时严禁短路二次侧——危险过电流。遵循IEC 61869-3端子标记。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该互感器的绝缘水平是多少?
答: 40.5kV系统;工频耐受电压95kV;雷电冲击耐受电压200kV峰值。
问: 内置熔断器的额定值是多少?
答: 匹配XRNP□-40.5熔断器,0.5A,开断能力50kA。
问: 它能否同时用于计量和保护?
答: 可以,计量用准确级0.2/0.5,保护用3P/6P。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 准确级及其额定输出 (VA) COSΦ=0.8 (0.2/0.5/1.0/3P) | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|
| JDZX15-35R (CQ) | 35/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) | 60/120/180/100 | 800 | 95 |
| JDZXF15-35R (CQ) | 35/√3/0.1/√3/0.1/3/0.1/3 | 0.2/0.5/3P(6P) | 30/40/40/100 | 600/300 | — |

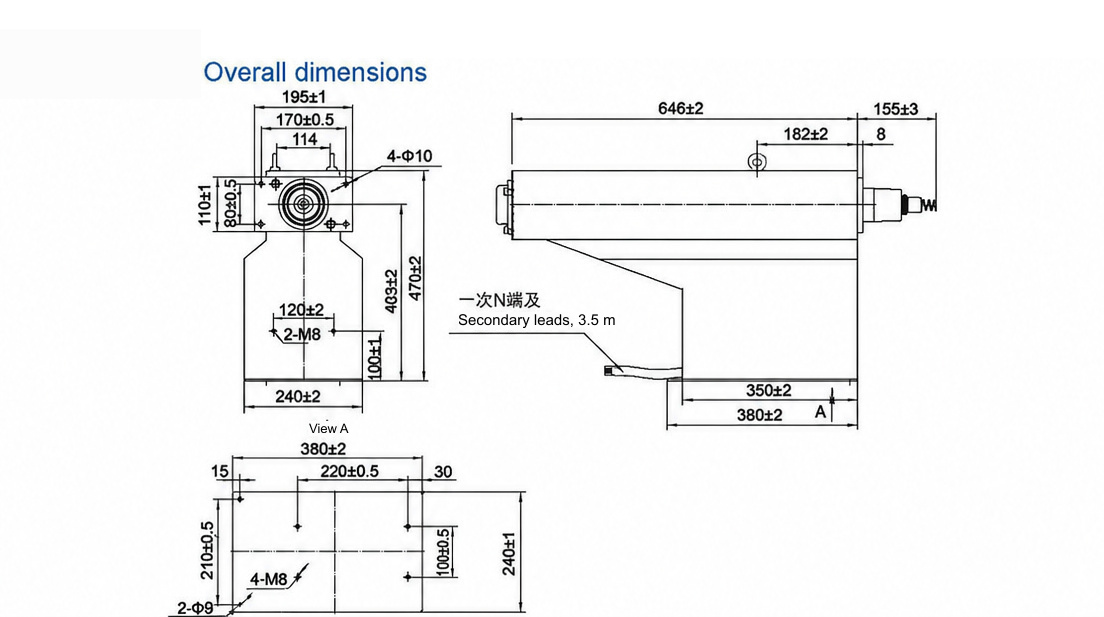

JDZXF15-35R-CQ 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
本户内单相电压互感器适用于金属铠装开关柜柜体及环网柜内安装,用于将35 kV母线电压降压,供计量与保护使用。其环氧树脂浇注绝缘构成干燥、免维护的介质系统,金属铠装、内置熔断器的结构将一次保护集成于互感器壳体内。
电气性能包括准确级0.2/0.5/3P(6P),对应额定输出分别为30 VA、40 VA、40 VA和100 VA,二次热极限输出为600/300 VA。绝缘水平为40.5/95/200 kV,适用于50 Hz或60 Hz系统。本产品为户内使用;户外或其他环境条件请参照铭牌及正式数据表。产品符合GB/T 20840系列标准,试验报告及试验文件可按需提供。
典型应用为变电站间隔内的母线电压测量与保护。送电前应进行交接试验,包括绝缘电阻、极性和变比检查。二次侧带电时严禁短路。变比与准确级组合可按需定制;交货及试验文件包请咨询工厂。
