户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于10kV系统的户内电压互感器,环氧树脂浇注,适用于环网柜应用中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZXF16-10-6 | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2/0.5/3P(6P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 30VA / 40VA / 100VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器:一次侧连接线路和中性线。二次端子为1a和1n。在带电情况下切勿短路电压互感器的二次侧——会导致危险的过电流。将二次绕组在一点(1n)接地以确保安全。遵循IEC 61869-3端子标记。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该电压互感器的绝缘水平是多少?
答: 绝缘水平为12kV系统;工频耐受电压42kV;雷电冲击耐受电压75kV峰值。还包括7.2kV系统;工频耐受电压32kV;雷电冲击耐受电压60kV峰值。
问: 它可以在户外使用吗?
答: 不可以,由于环氧树脂浇注和户内结构,它仅设计用于户内。
问: 有哪些准确级可选?
答: 准确级为0.2、0.5和3P(6P),额定输出分别为30VA、40VA和100VA。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 0.2 | 0.5 | 1.0 | 3P/6P | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|---|
| JDZX16-10 JDZX16-6 | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P) | 50 | 120 | 200 | 100 | 800 | 45 |
| JDZXF16-10 JDZXF16-6 | 10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/3P(6P) | 30 | 40 | / | 100 | 2×400 | — |

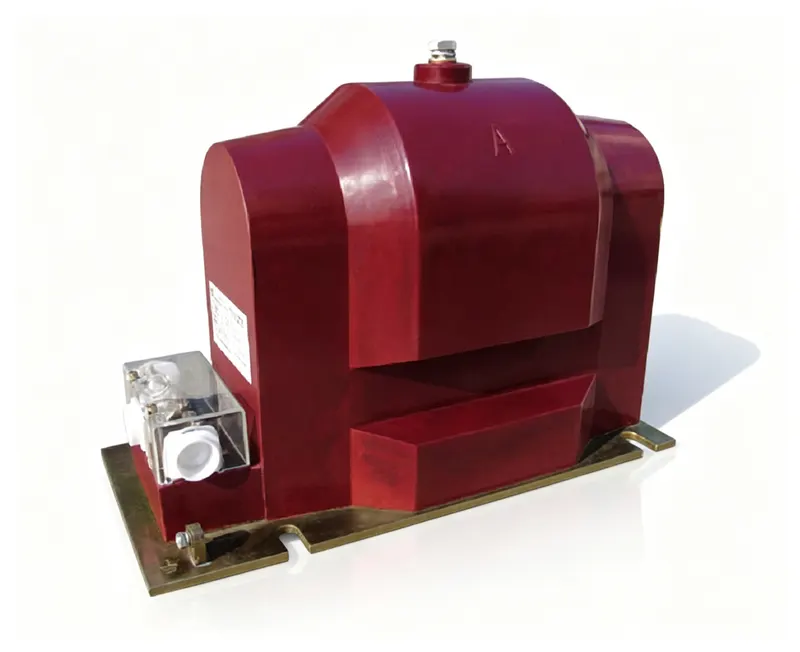

JDZXF16-10-6 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
这款户内单相环氧树脂浇注电压互感器针对10kV开关柜中铁磁谐振与测量不稳定的工程痛点而设计,此类场合中可靠的电压信号对保护与计量至关重要。
干式环氧树脂浇注将一次绕组与二次绕组绝缘于坚固、免维护的本体内,绝缘水平为12/42/75kV或7.2/32/60kV,质量为45kg。准确级0.2/0.5/3P(6P)以及在50Hz或60Hz下30VA、40VA和100VA的额定负荷,可同时满足计量与保护需求。在10kV系列中,该型号适合需要0.1kV二次电压和多个准确级铁芯的用户;仅当一次系统有相应要求时,才应选择其他变比或准确级。
产品符合IEC 61869系列标准,试验文件与书面报告可按需提供。典型应用为冶金、矿山、水泥和化工工厂的户内工业配电。安装时必须遵循外形图与相间距离要求,二次侧应单点接地,且带电时严禁短路。过度指定准确级只会增加成本而无收益;定制变比、绕组配置和文件包可按需报价。
同一产品族、不同规格参数 —— 选型前可横向对比。
户外单相环氧树脂浇注式电压互感器 35kV
户外单相环氧树脂浇注式电压互感器,额定电压35kV,用于配电系统中的电压测量和保护。符合IEC 61869和GB/T 20840标准。环氧树脂结构,耐候性好,抗紫外线,适合户外安装。准确级:0.2、0.5、1.0、3P。变比和规格可定制。
室内单相环氧树脂浇注电压互感器
JDZ18-6DR 是用于 6kV 系统的室内单相环氧树脂浇注电压互感器,额定电压比为 6/0.1/0.22kV,绝缘水平为 7.2/32/60kV。准确级额定输出为 50VA(0.2 级)、100VA(0.5 级)和 150VA(1.0 级),最大输出为 1600VA;产品重量 70kg,工作频率 50/60Hz,环境温度 -5°C 至 +40°C。设计和测试遵循 GB/T 20840.1/3 和 IEC 61869-1/3。
室内三相环氧树脂浇注电压互感器
JSZV18-10DR1 室内三相环氧树脂浇注电压互感器设计用于电力系统中的计量和保护。关键额定值:一次电压 10kV。设计:干式环氧树脂,50/60Hz 运行。
