JDZXF16-10-6 户内单相环氧树脂浇注式电压互感器
10kVJDZXF16-10-6
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2/0.5/3P(6P))
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZXF16-10-6

JDZXF16-10-6 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量45kg
工程数据

完整电气与机械规格

型号编号: JDZXF16-10-6

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2/0.5/3P(6P)
额定输出负荷:30VA / 40VA / 100VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于10kV系统的户内电压互感器,环氧树脂浇注,适用于环网柜应用中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZXF16-10-6工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2/0.5/3P(6P)准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷30VA / 40VA / 100VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 10kV户内开关设备和环网柜
  • 电能计量(0.2级)
  • 保护(3P/6P级)
  • 50/60Hz电网

不建议用于

  • 户外安装
  • 高于12kV的系统
  • 气体绝缘开关设备(GIS)
  • 高瞬态过电压环境

拓扑与接线

对于电压互感器:一次侧连接线路和中性线。二次端子为1a和1n。在带电情况下切勿短路电压互感器的二次侧——会导致危险的过电流。将二次绕组在一点(1n)接地以确保安全。遵循IEC 61869-3端子标记。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该电压互感器的绝缘水平是多少?

答: 绝缘水平为12kV系统;工频耐受电压42kV;雷电冲击耐受电压75kV峰值。还包括7.2kV系统;工频耐受电压32kV;雷电冲击耐受电压60kV峰值。

问: 它可以在户外使用吗?

答: 不可以,由于环氧树脂浇注和户内结构,它仅设计用于户内。

问: 有哪些准确级可选?

答: 准确级为0.2、0.5和3P(6P),额定输出分别为30VA、40VA和100VA。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZXF16-10-6
9 列 · 2 行

JDZX16-10、6型电压互感器

型号额定电压比(kV)准确级组合0.20.51.03P/6P二次热极限输出(VA)重量(kg)
JDZX16-10 JDZX16-610/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P)5012020010080045
JDZXF16-10 JDZXF16-610/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/3P(6P)3040/1002×400—
工程图纸

规格与外形图纸

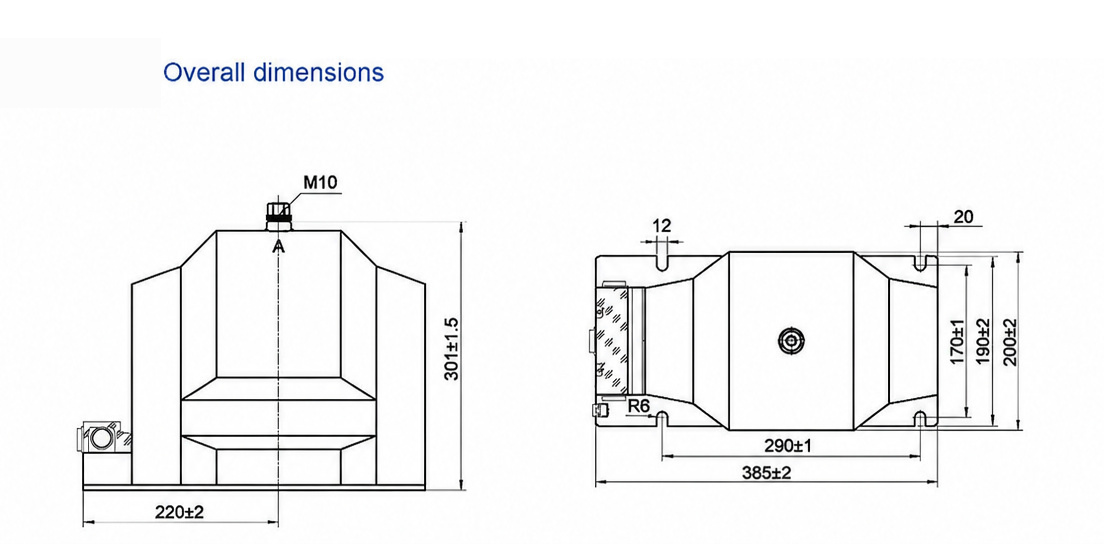

JDZXF16-10-6 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZXF16-10-6

这款户内单相环氧树脂浇注电压互感器针对10kV开关柜中铁磁谐振与测量不稳定的工程痛点而设计,此类场合中可靠的电压信号对保护与计量至关重要。

干式环氧树脂浇注将一次绕组与二次绕组绝缘于坚固、免维护的本体内,绝缘水平为12/42/75kV或7.2/32/60kV,质量为45kg。准确级0.2/0.5/3P(6P)以及在50Hz或60Hz下30VA、40VA和100VA的额定负荷,可同时满足计量与保护需求。在10kV系列中,该型号适合需要0.1kV二次电压和多个准确级铁芯的用户;仅当一次系统有相应要求时,才应选择其他变比或准确级。

产品符合IEC 61869系列标准,试验文件与书面报告可按需提供。典型应用为冶金、矿山、水泥和化工工厂的户内工业配电。安装时必须遵循外形图与相间距离要求,二次侧应单点接地,且带电时严禁短路。过度指定准确级只会增加成本而无收益;定制变比、绕组配置和文件包可按需报价。
