首页产品电压互感器JDZXF61-10-6G

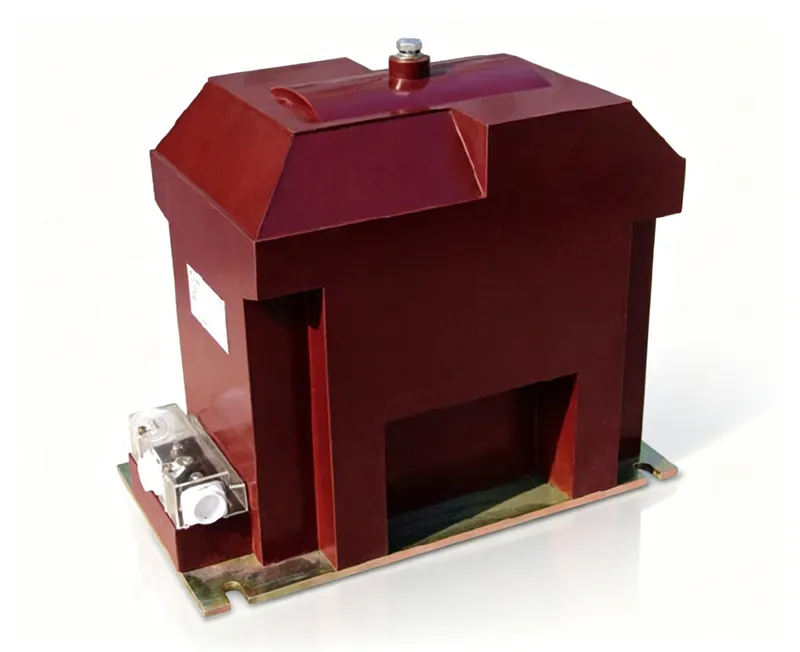

JDZXF61-10-6G 户内单相环氧树脂浇注式电压互感器
10kVJDZXF61-10-6G
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2/0.5/6P(3P))
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZXF61-10-6G

JDZXF61-10-6G 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量75kg
工程数据

完整电气与机械规格

型号编号: JDZXF61-10-6G

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2/0.5/6P(3P)
额定输出负荷:30VA / 40VA / 50VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

用于10kV系统的户内电压互感器;环氧浇注,准确级0.2/0.5/6P(3P)。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZXF61-10-6G工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2/0.5/6P(3P)准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷30VA / 40VA / 50VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜应用
  • 10kV网络中的计量与保护
  • 单相电压测量
  • 干燥环境,环氧绝缘

不建议用于

  • 户外安装
  • 三相直接连接(单相单元)
  • 高湿度或污染环境
  • 高于12kV的系统

拓扑与接线

对于电压互感器:一次侧连接线路和中性点;二次端子1a/1n。带电时切勿短路电压互感器的二次侧——危险过电流。二次绕组需单点接地。绝缘水平:12kV系统;工频耐受42kV;雷电冲击耐受75kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 可用的准确级有哪些?

答: 0.2、0.5和6P(3P)用于保护。

问: 额定负载是多少?

答: 30VA、40VA或50VA,取决于准确级。

问: 是否适用于户外?

答: 不,仅限户内使用。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZXF61-10-6G
6 列 · 7 行

JDZ11-10、6、JDZX11-10、6 型电压互感器技术参数

型号额定电压比 (kV)准确级组合额定输出及额定输出 (VA)二次热极限输出 (VA)重量 (kg)
JDZ11-10 JDZ11-610/0.1 6/0.10.2 0.5 1.0100 200 400120075
JDZ11-10 JDZ11-610/0.1/0.1 6/0.1/0.10.2/0.550 502×60075
JDZ11-10 JDZ11-610/0.1/0.22 6/0.1/0.220.2 0.550 100 200电源最大输出1000VA75
JDZX11-10G JDZX11-6G10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2(3P) 0.5(3P) 1.0(3P)150 300 100100075
JDZXF11-10G JDZXF11-6G10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2(3P) 0.5(3P)30 40 502×50075
JDZX11-10 JDZX11-610/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2(3P) 0.5(3P) 1.0(3P)100 200 400100070
JDZXF11-10 JDZXF11-610/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2(3P) 0.5(3P)50 75 1002×50070

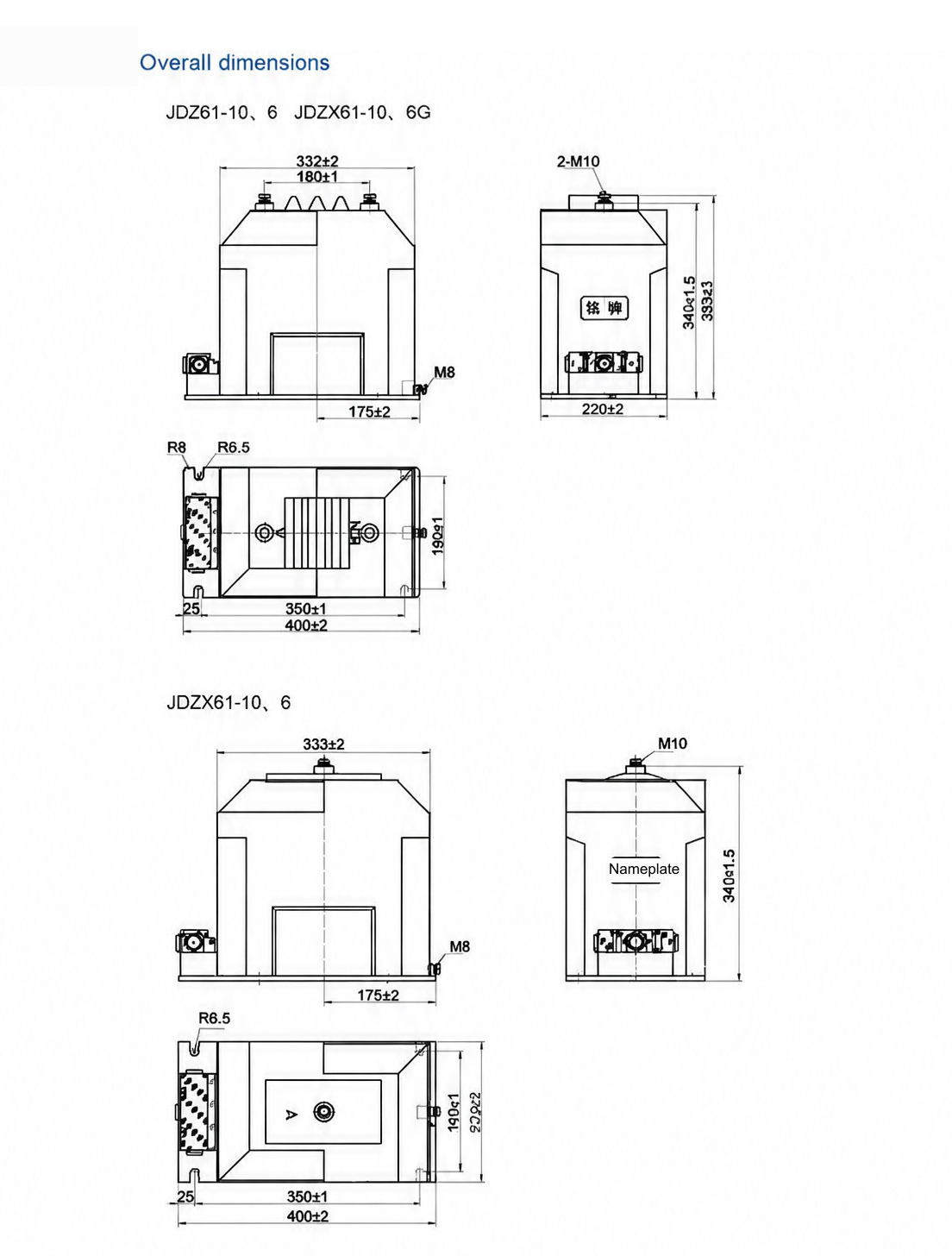

工程图纸

规格与外形图纸

JDZXF61-10-6G 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZXF61-10-6G

JDZXF61-10-6G 为户内单相电压互感器,一次额定电压 10kV,二次电压 0.1kV,用于中压开关柜中的母线电压测量与保护。其采用干式环氧树脂浇注绝缘,避免了充液设计在油处理和渗漏方面的顾虑,适用于维护通道受限的户内隔室。

绕组组合覆盖计量与保护用途,准确级为 0.2/0.5/6P(3P),在 50Hz 或 60Hz 下额定输出为 30VA / 40VA / 50VA。绝缘水平标称为 12/42/75kV 和 7.2/32/60kV,整机重量 75kg。产品符合 GB/T 20840 系列,例行试验与型式试验文件可按需提供。

本产品仅限户内安装,不得安装于露天或暴露场所。二次侧应单点接地,并按照铭牌端子图接线;二次侧带电时严禁短路。变比与准确级的不同规格、样品支持及型式试验报告均可按需提供。
