首页产品电压互感器JDZXF9-35

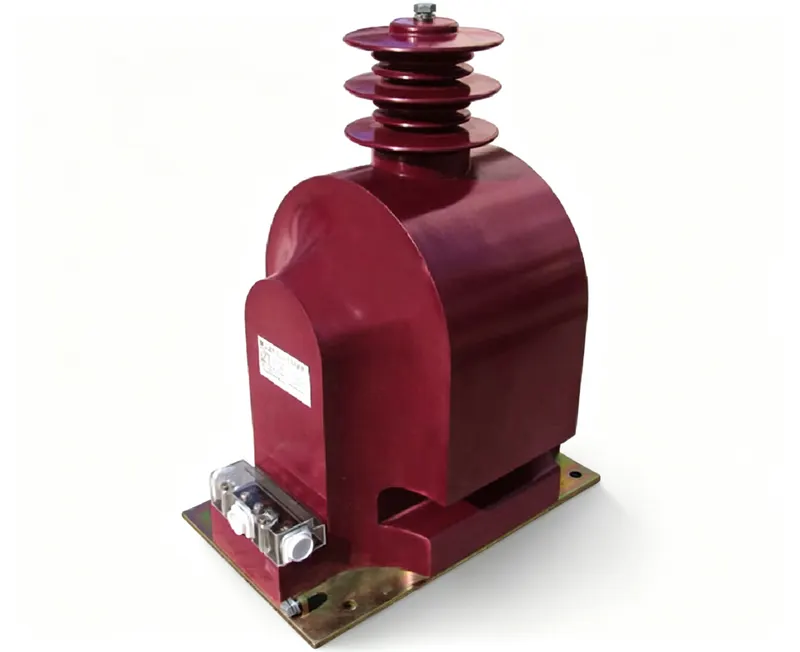

JDZXF9-35 户内单相环氧树脂浇注式电压互感器
35kVJDZXF9-35
绕组与原理拓扑内部接线示意图
Primary Winding:35kV
Secondary Winding:0.1kV (0.2/0.5/6P(3P))
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZXF9-35

JDZXF9-35 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注结构
  • 重量66kg
工程数据

完整电气与机械规格

型号编号: JDZXF9-35

电气参数

一次额定电压 (Un):35kV
二次绕组电压:0.1kV
计量与保护准确级:0.2/0.5/6P(3P)
额定输出负荷:15VA / 20VA / 50VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):40.5/95/200kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZXF9-35是一款35kV户内单相电压互感器,采用环氧树脂绝缘,适用于环网柜应用中的计量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZXF9-35工厂铭牌标识
一次电压35kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2/0.5/6P(3P)准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷15VA / 20VA / 50VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)40.5/95/200kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜(RMU)应用
  • 35kV系统中的电压测量和保护
  • 准确级0.2/0.5的计量
  • 6P(3P)绕组的保护
  • 50Hz或60Hz电网

不建议用于

  • 户外安装
  • 电流测量(它是电压互感器)
  • 超过额定负荷的高负荷应用
  • 设备最高电压超过40.5kV的系统
  • 直流系统

拓扑与接线

对于电压互感器(PT):根据IEC 61869-3将一次侧连接到线路和中性线。二次端子为1a/1n。切勿在PT带电时短路二次侧——存在危险的过电流。在一点接地二次绕组。绝缘水平:40.5kV系统;工频耐受电压95kV;雷电冲击耐受电压200kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: JDZXF9-35的绝缘水平是多少?

答: 绝缘水平为40.5kV系统;工频耐受电压95kV;雷电冲击耐受电压200kV峰值。

问: 该互感器可以户外使用吗?

答: 不可以,它仅设计用于户内。

问: 可用的准确级有哪些?

答: 准确级为0.2/0.5/6P(3P),额定负荷为15VA/20VA/50VA。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZXF9-35
9 列 · 2 行

JDZX9-35 型电压互感器技术参数

型号额定电压比 (kV)准确级组合额定输出 (VA) 0.2额定输出 (VA) 0.5额定输出 (VA) 1.0额定输出 (VA) 3P/6P二次热极限输出 (VA)重量 (kg)
JDZX9-3535/√3/0.1/√3/0.1/30.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P)409015010060066
JDZXF9-3535/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/6P(3P)1520/502×30066
工程图纸

规格与外形图纸

JDZXF9-35 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZXF9-35

这是一款用于35kV系统的户内单相环氧树脂浇注电压互感器,将一次电压降至0.1kV,用于计量和保护。其干式固体绝缘消除了油浸式设备在油处理和火灾负荷方面的顾虑,这在设备安装于开关柜柜体内部时尤为重要。

绕组通过真空浇注封装于环氧树脂中,因此绝缘为固体且不含油。额定电压比为35/√3/0.1/√3/0.1/√3/0.1/3 kV,频率为50Hz或60Hz,准确级为0.2/0.5/6P(3P),额定输出为15VA、20VA和50VA。二次热极限输出为2×300VA,绝缘水平为40.5/95/200kV。本机重量为66kg。

与油浸式或SF6设计相比,干式环氧结构适用于维护通道受限的户内中压开关柜和环网柜。二次侧在带电时绝不允许短路;二次侧应有一点接地,并遵循铭牌端子图。谐波或非正弦负载需要降额使用,订货前应确认可按需提供。电压比和准确级选项、试验文件及交货周期均按需报价。
