隔离式结构户内电压互感器，内置熔断器，符合GB/T20840.1/3和IEC61869-1/3标准；绝缘水平40.5/95/200kV，匹配XRNP□-40.5熔断器0.5A 50kA，净重75kg。
户内35kV内置熔断器电压互感器，用于计量和保护；适用于金属铠装开关柜。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | [On Request] |
| 型号代码 | JDZXF9-35ALR-CQ | 工厂铭牌标识 |
| 一次电压 | 35kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2/0.5/3P(6P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 15VA(0.2),30VA(0.5),40VA(1.0),100VA(3P) | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 40.5/95/200kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz / 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于PT：一次侧按IEC 61869-1连接线路和中性点。二次端子1a/1n用于主绕组；如有附加绕组，则按2a/2n等连接。PT带电时严禁短路二次侧，否则会产生危险过电流。二次绕组应单点接地（通常为1n）以确保安全。确保熔断器额定值正确（XRNP□-40.5 0.5A 50kA）并安装在一次侧。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： 该互感器的绝缘水平是多少？
答： 绝缘水平为系统电压40.5kV，工频耐受95kV，雷电冲击耐受200kV峰值。
问： 该互感器能否用于户外？
答： 不可以，它仅设计用于户内，产品名称中的“户内”及其结构均表明这一点。
问： 可用的准确级有哪些？
答： 它提供0.2、0.5、3P和6P准确级，适用于计量和保护。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 准确级及其额定输出(VA) COSΦ=0.8 (0.2) | 准确级及其额定输出(VA) COSΦ=0.8 (0.5) | 准确级及其额定输出(VA) COSΦ=0.8 (1.0) | 准确级及其额定输出(VA) COSΦ=0.8 (3P) | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZX15-35ALR | 35/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) | 30 | 60 | 150 | 100 | 400 | 75 |
| JDZXF9-35ALR | 35/√3/0.1/√3/0.1/3/0.1/3 | 0.2/3P/3P(6P) | 15 | 30 | 40 | 100 | 300/100 | — |

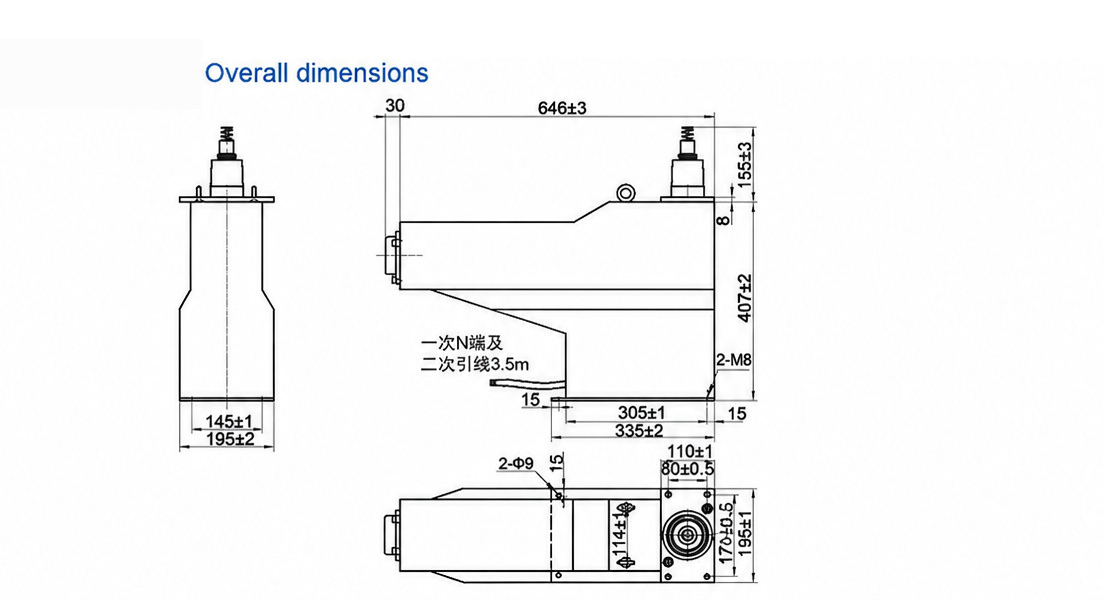

JDZXF9-35ALR-CQ 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
