JDZXF9-35G 户内单相环氧树脂浇注式电压互感器
35kVJDZXF9-35G
绕组与原理拓扑内部接线示意图
Primary Winding:35kV
Secondary Winding:0.1kV (0.2/0.2/3P(6P),0.2/0.5/3P(6P))
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZXF9-35G

JDZXF9-35G 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注式结构
  • 重量98kg
工程数据

完整电气与机械规格

型号编号: JDZXF9-35G

电气参数

一次额定电压 (Un):35kV
二次绕组电压:0.1kV
计量与保护准确级:0.2/0.2/3P(6P),0.2/0.5/3P(6P)
额定输出负荷:15VA / 20VA / 100VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):40.5/95/200kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

户内35kV环氧树脂绝缘电压互感器,适用于环网柜和开关柜中的计量与保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZXF9-35G工厂铭牌标识
一次电压35kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2/0.2/3P(6P),0.2/0.5/3P(6P)准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷15VA / 20VA / 100VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)40.5/95/200kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内35kV开关柜和环网柜
  • 0.2级准确级计费用途
  • 3P/6P级绕组保护应用
  • 50Hz或60Hz电力系统

不建议用于

  • 无附加防护外壳的户外安装
  • 气体绝缘开关设备(GIS)应用
  • 直流系统或非正弦波形
  • 海拔超过1000m且未降额使用

拓扑与接线

对于电压互感器(PT):一次侧按IEC 61869-3连接至线路和中性点。二次端子1a/1n为主绕组,附加绕组按铭牌标识。二次绕组需单点接地。PT带电时严禁短路二次侧,否则会产生危险过电流。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该PT的绝缘水平是多少?

答: 绝缘水平为40.5kV系统;工频耐受电压95kV;雷电冲击耐受电压200kV峰值。

问: 该PT能否用于户外?

答: 不可以,该产品仅设计用于户内。户外使用需加装防风雨外壳。

问: 可用的准确级有哪些?

答: 计量绕组准确级为0.2/0.2/3P(6P)或0.2/0.5/3P(6P),保护绕组为3P/6P。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZXF9-35G
9 列 · 4 行

JDZ9-35(Q) JDZX9-35G 型电压互感器

型号额定电压比 (kV)准确级组合0.20.51.03P/6P二次热极限输出 (VA)重量 (kg)
JDZ9-35(Q)35/0.10.2 0.5 1.060150300/80098
JDZF9-35Q35/0.1/0.10.2/0.53050//2×40098
JDZX9-35G35/√3/0.1/√3/0.1/30.2/3P(6P) 0.5/3P(6P)3090/10060098
JDZFX9-35G35/√3/0.1/√3/0.1/√3/0.1/30.2/0.2/3P(6P) 0.2/0.5/3P(6P)1520/1002×30098
工程图纸

规格与外形图纸

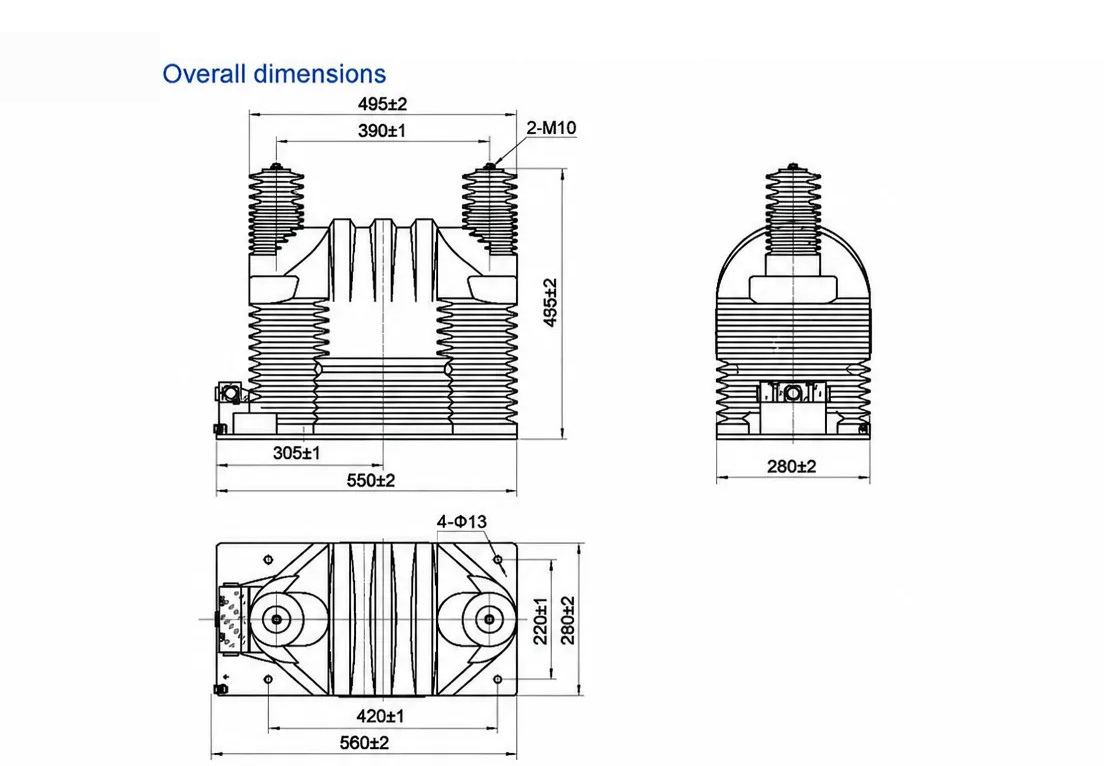

JDZXF9-35G 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZXF9-35G

35 kV 户内计量与保护常受铁磁谐振或开关柜空间限制的困扰。JDZXF9-35G 为单相环氧树脂浇注电压互感器,一次额定电压 35 kV,二次额定电压 0.1 kV,用于为测量及保护继电器降压。

其干式环氧树脂浇注体对绕组起绝缘和机械支撑作用,98 kg 的重量体现了实心浇注结构。准确级为 0.2/0.2/3P(6P) 和 0.2/0.5/3P(6P),额定负荷为 15 VA、20 VA 和 100 VA,频率 50 Hz 或 60 Hz。绝缘水平为 40.5/95/200 kV,涵盖工频耐受和雷电冲击耐受。工厂例行试验包括变比和极性检查,型式试验文件可按需提供。

本产品适用于轨道交通变电站、数据中心、医院和水务设施等户内基础设施。安装时按铭牌端子图接线,二次侧单点接地,带电时严禁短接二次侧。本产品不适用于户外。定制变比和准确级可按需报价,并提供样品和型式试验支持。

同系列其他型号

同一产品族、不同规格参数 —— 选型前可横向对比。

JDZXF9-10-6RG 户内单相环氧树脂浇注式电压互感器
