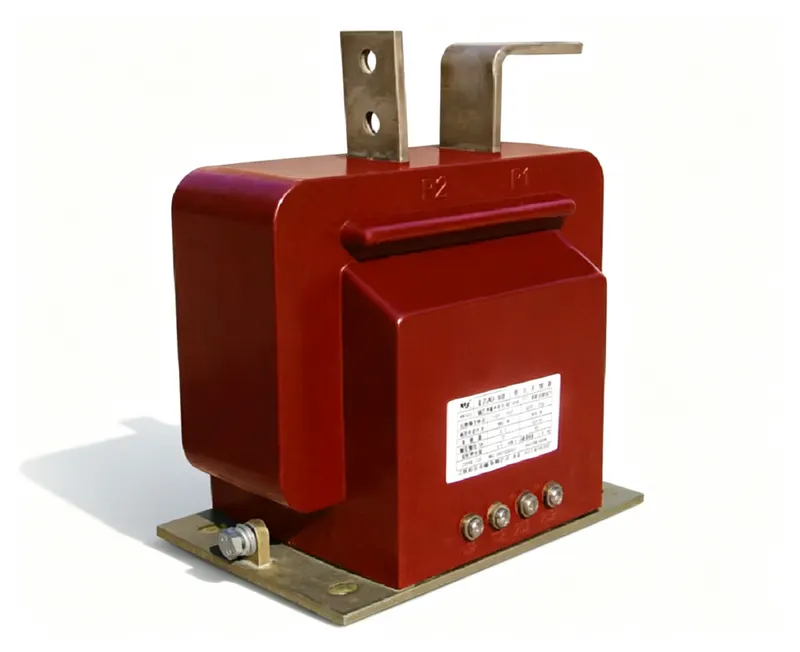

户外单相环氧树脂浇注式电压互感器,额定电压15kV,用于配电系统中的电压测量和保护。符合IEC 61869和GB/T 20840标准。环氧树脂结构,耐候性好,抗紫外线,适合户外安装。准确级:0.2、0.5、3P。变比和规格可定制。
户外15kV电压互感器,用于配电系统中精确测量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | IEC 61869 / GB/T 20840 |
| 型号代码 | JDZXW-15 | 工厂铭牌标识 |
| 一次电压 | 15kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | 0.2/0.5/3P | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | [On Request] | 工频与雷电冲击耐受 |
| 标准 | IEC 61869 / GB/T 20840 | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):一次侧连接线路和中性点。二次端子为1a/1n。PT带电时严禁短路二次侧——会导致危险过电流。二次绕组需在一点接地。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: IEC 61869 / GB/T 20840
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 一次电压额定值是多少?
答: 一次电压为15kV。
问: 有哪些准确级可选?
答: 准确级有0.2、0.5和3P。
问: 该互感器适合户外使用吗?
答: 是的,它专为户外安装设计,采用抗紫外线环氧树脂。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 0.2 | 0.5 | 3P | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|
| JDZXW-20 JDZXW-15 | 20/√3/0.1/√3/0.1/√3 15/√3/0.1/√3/0.1/√3 | 0.2/3P 0.5/3P | 30 | 60 | 100 | 400 | 50 |
| JDZXFW-20 JDZXFW-15 | 20/√3/0.1/√3/0.1/√3/0.1/√3 15/√3/0.1/√3/0.1/√3/0.1/√3 | 0.2/0.2/3P 0.2/0.5/3P | 15 | 15 | 100 | 2×200 | 50 |

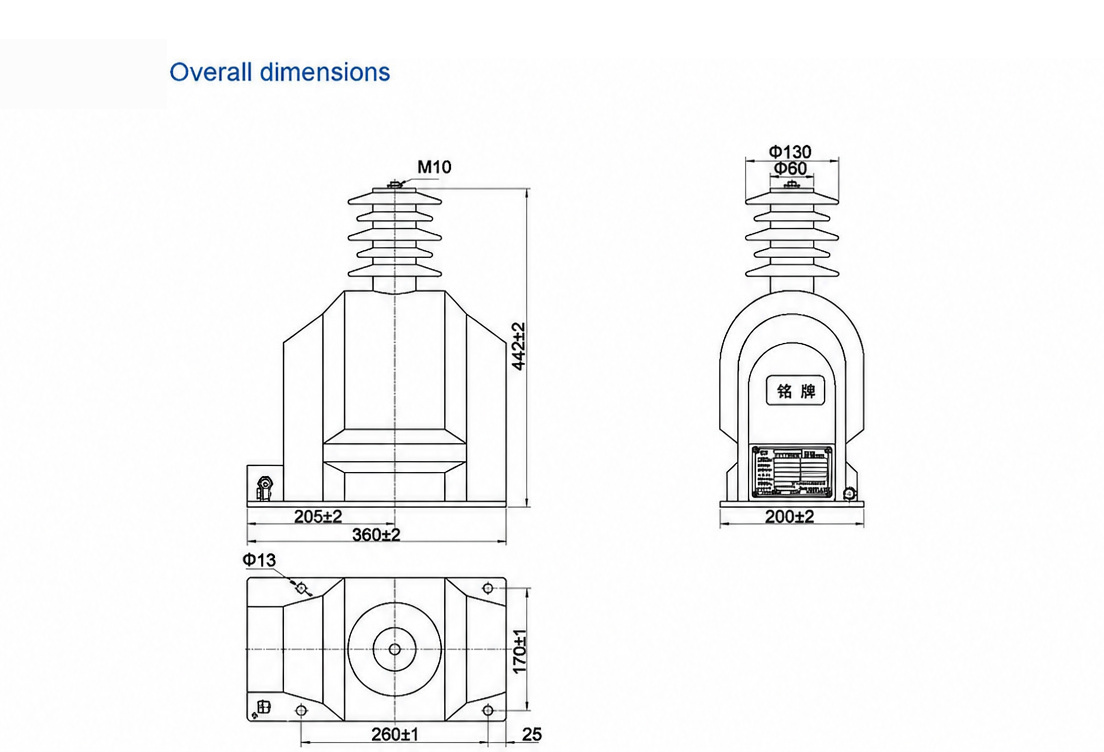

JDZXW-15 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
这是一款15kV单相电压互感器,采用干式环氧树脂浇注绝缘本体,该结构使户外安装不再需要液体绝缘介质及其维护制度。单柱式结构使该设备在电杆上或箱式变电站内保持紧凑,浇注表面的抗紫外线处理适合长期暴露于阳光下。
可提供0.2/0.5/3P的准确级组合,可定制的准确级让买方能够根据实际所需的计量或保护用途来匹配绕组,而不必为方案无法利用的精度付费。该设备符合IEC 61869和GB/T 20840,适用于50/60Hz;额定输出、绝缘水平和重量标注于铭牌及正式数据表中,试验与校准书面报告可按需提供。
部署于户外配电线路以及杆上或箱式变电站位置。请遵守铭牌上标注的一次端子标记和安装方向,二次侧应单点接地,一次侧带电时切勿短路二次侧。方案要求的一次侧熔断保护属于单独的选择决策。变比和绕组配置咨询按项目处理。
