首页产品电压互感器JDZXW3-35GR2
JDZXW3-35GR2 户外环氧树脂电压互感器 35kV 带剩余绕组及2个熔断器
35kVJDZXW3-35GR2
绕组与原理拓扑内部接线示意图
Primary Winding:35kV
Secondary Winding: (0.2/0.5/3P)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZXW3-35GR2

JDZXW3-35GR2 户外环氧树脂电压互感器 35kV 带剩余绕组及2个熔断器

户外单相环氧树脂浇注电压互感器,带剩余绕组和2个一次熔断器,额定电压35kV,用于配电系统中的电压测量和保护。符合IEC 61869和GB/T 20840标准。环氧树脂结构,耐候性好,抗紫外线,适合户外安装。准确级:0.2、0.5、3P。变比和规格可定制。

核心工程优势

  • 户外环氧树脂电压互感器,带剩余绕组和2个熔断器
  • 35kV
  • IEC标准
  • 抗紫外线
  • 可定制
工程数据

完整电气与机械规格

型号编号: JDZXW3-35GR2

电气参数

一次额定电压 (Un):35kV
计量与保护准确级:0.2/0.5/3P
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
标准符合性:IEC 61869 / GB/T 20840
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

户外环氧树脂电压互感器,用于35kV系统,带剩余绕组和熔断器,准确级0.2/0.5/3P,符合IEC标准。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)IEC 61869 / GB/T 20840
型号代码JDZXW3-35GR2工厂铭牌标识
一次电压35kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级0.2/0.5/3P准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)[On Request]工频与雷电冲击耐受
标准IEC 61869 / GB/T 20840按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户外35kV配电系统
  • 电压测量和保护应用
  • 准确级0.2或0.5的计量
  • 使用3P绕组进行剩余电压检测
  • 需要抗紫外线绝缘的安装环境

不建议用于

  • 室内安装(仅设计用于户外)
  • 电流测量(这是电压互感器)
  • 高于35kV的系统(如66kV或110kV)
  • 未经降额的高海拔或重污染环境

拓扑与接线

对于PT:一次侧连接线对地。二次端子:1a/1n为主绕组,剩余绕组端子按铭牌标识。二次绕组需单点接地。PT带电时严禁短路二次侧,否则会产生危险过电流。端子标记遵循IEC 61869-5。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: IEC 61869 / GB/T 20840

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 该电压互感器的绝缘水平是多少?

答: 一次电压为35kV,但绝缘水平(Um、工频、雷电冲击)未在提供的数据中指定;请参考数据表或联系我们。

问: 该电压互感器能否同时用于计量和保护?

答: 是的,它具有0.2和0.5级用于计量,3P级用于保护,因此适用于两种应用。

问: 该电压互感器是否适合室内使用?

答: 不可以,它专为户外安装设计,采用抗紫外线环氧树脂绝缘。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZXW3-35GR2
9 列 · 4 行

JDZW3-35 系列电压互感器技术参数

型号额定电压比 (kV)准确级组合额定输出 (VA) 0.2额定输出 (VA) 0.5额定输出 (VA) 1.0额定输出 (VA) 3P二次热极限输出 (VA)重量 (kg)
JDZW3-35 JDZW3-35R1 JDZW3-35R235/0.10.2 0.5 1.050100200/1000105
JDZW3-35 JDZW3-35R1 JDZW3-35R235/0.1/0.10.2/0.53040//2x500105
JDZWX3-35G JDZWX3-35GR1 JDZWX3-35GR235/√3/0.1/√3/0.1/30.2/3P(6P) 0.5/3P(6P)3060/100600105
JDZXFW3-35G JDZXFW3-35GR1 JDZXFW3-35GR235/√3/0.1/√3/0.1/30.2/0.2/3P(6P) 0.2/0.5/3P(6P)1520/1002x300105
工程图纸

规格与外形图纸

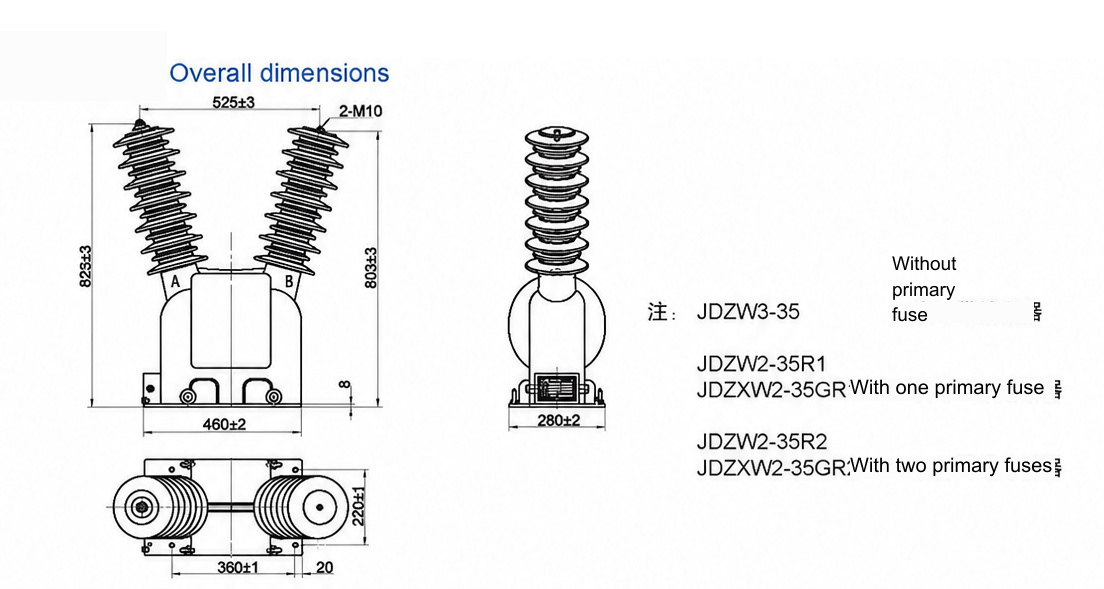

JDZXW3-35GR2 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZXW3-35GR2

在35kV户外开关站间隔或环网柜中,该设备是将一次电压降至可测量水平以供计量和保护使用的电压互感器。它是一台为户外运行设计的干式环氧树脂浇注电压互感器,带有剩余电压绕组和两只熔断器。

绝缘采用环氧树脂浇注干式结构,而非油或SF6,从而免除了这些设计所需的油液处理和气体监测流程。剩余电压绕组支持接地故障检测,两只熔断器保护一次回路。准确级为0.2/0.5/3P,频率50/60Hz,额定输出和二次热极限输出需从铭牌和正式数据表中确认,可按需提供。

产品符合IEC 61869和GB/T 20840,型式试验报告可按需提供。典型应用为重工业配电领域——冶金、矿山、水泥和化工厂,其户外防护等级和抗紫外线结构适合露天安装。送电前,请核对二次负荷(VA)与额定输出是否匹配,二次侧应单点接地,且带电时严禁短路二次侧。可按需定制变比和准确级,样品和型式试验支持可按需报价。

同系列其他型号

同一产品族、不同规格参数 —— 选型前可横向对比。

JDZXW3-35GR1 户外环氧树脂电压互感器 35kV 带剩余绕组及1个熔断器
35kV
电压互感器(VT / PT)50/60Hz

JDZXW3-35GR1

户外环氧树脂电压互感器 35kV 带剩余绕组及1个熔断器

户外单相环氧树脂浇注电压互感器,带剩余绕组和1个一次熔断器,额定电压35kV,用于配电系统中的电压测量和保护。符合IEC 61869和GB/T 20840标准。环氧树脂结构,耐候性好,抗紫外线,适合户外安装。准确级:0.2、0.5、3P。变比和规格可定制。

准确级0.2/0.5/3P
绝缘类型干式环氧树脂浇注
额定负荷详询厂家
合规标准IEC 61869 / GB/T 20840
查看规格
JDZW3-35R1 户外单相环氧树脂浇注式电压互感器 35kV 带1个熔断器
35kV
电压互感器(VT / PT)50/60Hz

JDZW3-35R1

户外单相环氧树脂浇注式电压互感器 35kV 带1个熔断器

户外单相环氧树脂浇注式电压互感器,带1个一次侧熔断器,额定电压35kV,用于配电系统中的电压测量和保护。符合IEC 61869和GB/T 20840标准。环氧树脂结构,耐候性好,抗紫外线,适用于户外安装。准确级:0.2、0.5、1.0。变比和规格可定制。

准确级0.2/0.5/1.0
绝缘类型干式环氧树脂浇注
额定负荷详询厂家
合规标准IEC 61869 / GB/T 20840
查看规格
JDZW3-35R2 户外单相环氧树脂浇注式电压互感器 35kV 带2个熔断器
35kV
电压互感器(VT / PT)50/60Hz

JDZW3-35R2

户外单相环氧树脂浇注式电压互感器 35kV 带2个熔断器

户外单相环氧树脂浇注式电压互感器,带2个一次熔断器,额定电压35kV,用于配电系统中的电压测量和保护。符合IEC 61869和GB/T 20840标准。环氧树脂结构,耐候性好,抗紫外线,适合户外安装。准确级:0.2、0.5、1.0。变比和规格可定制。

准确级0.2/0.5/1.0
绝缘类型干式环氧树脂浇注
额定负荷详询厂家
合规标准IEC 61869 / GB/T 20840
查看规格
