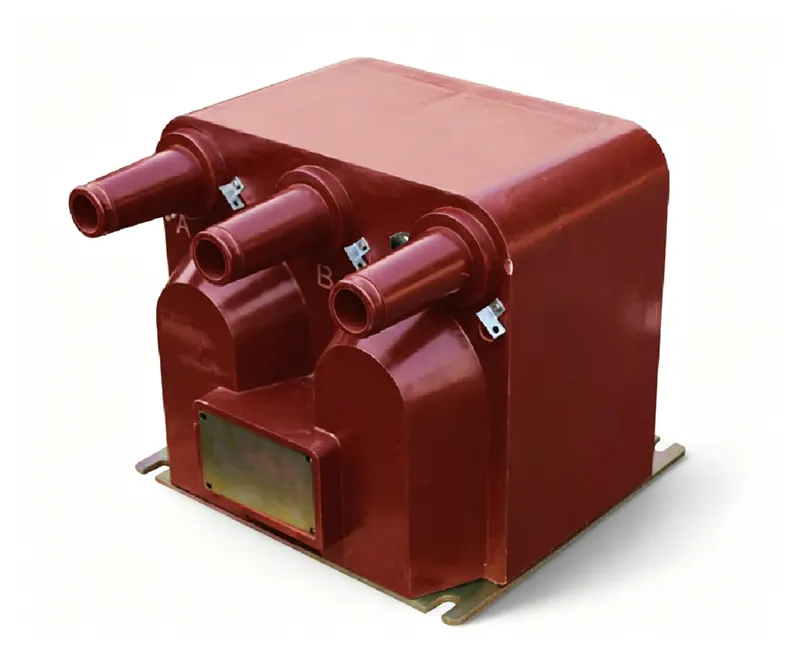

户内三相环氧树脂绝缘电压互感器，符合GB/T20840.1/3和IEC61869-1/3标准；额定绝缘水平12/42/75kV，额定频率50/60Hz；产品重量：72kg；环境运行温度-5℃~+40℃，可选多种准确级和绕组类型。
用于6kV系统的户内三相电压互感器，环氧树脂绝缘，适用于中压开关柜中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | [On Request] |
| 型号代码 | JSZV19-10R | 工厂铭牌标识 |
| 一次电压 | 6kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | [On Request] | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器（PT）：一次侧连接线路和中性点。二次端子为1a/1n用于主绕组，附加绕组按铭牌连接。PT带电时严禁短路二次侧，否则会导致危险的过电流。二次绕组需单点接地。遵循IEC 61869-1/3端子标识。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： 该互感器的绝缘水平是多少？
答： 绝缘水平为7.2/32/60kV，即系统电压7.2kV，工频耐受电压32kV，雷电冲击耐受电压峰值60kV。
问： 该互感器可以户外使用吗？
答： 不可以，该互感器仅设计用于户内。
问： 它符合哪些标准？
答： 符合GB/T20840.1/3和IEC61869-1/3标准。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 准确级及其额定输出(VA) COSΦ=0.8 (0.2) | 准确级及其额定输出(VA) COSΦ=0.8 (0.5) | 准确级及其额定输出(VA) COSΦ=0.8 (1.0) | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|
| JSZV19-10R | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 50 | 100 | 200 | 2×600 | 72 |
| JSZV19-6R | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 1.0 | 30 | 60 | 120 | 电源最大输出 2×500 | 72 |

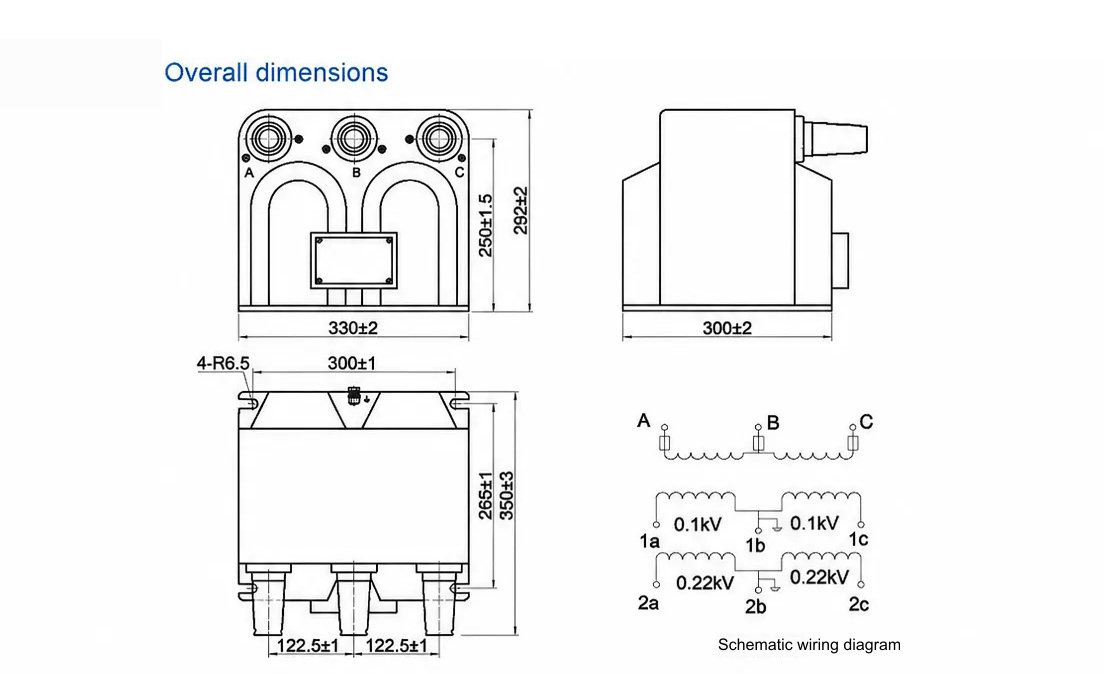

JSZV19-10R 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
