首页产品电压互感器JSZW-10WFR

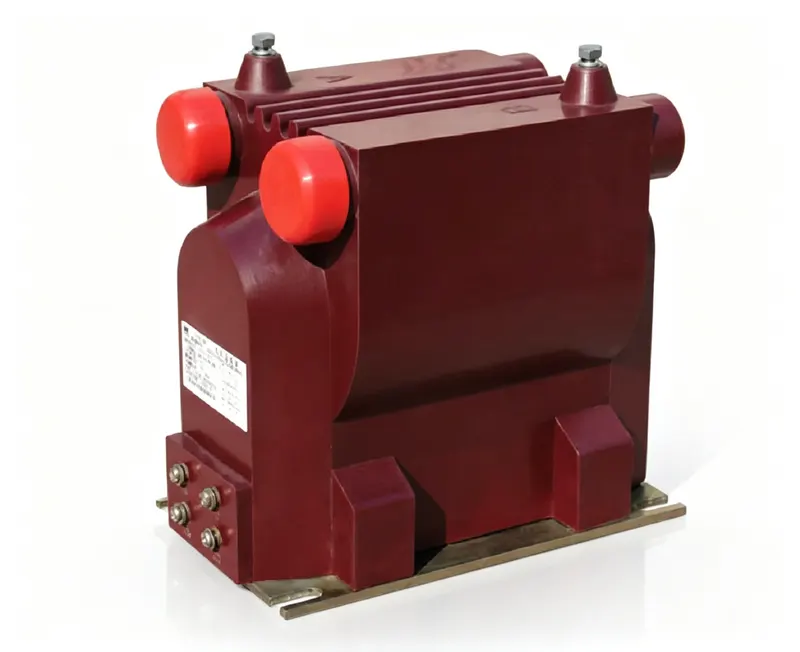

JSZW-10WFR 户外三相硅橡胶电压互感器 10kV 带熔断器
10kVJSZW-10WFR
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding: (0.2/0.5/3P)
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JSZW-10WFR

JSZW-10WFR 户外三相硅橡胶电压互感器 10kV 带熔断器

户外三相硅橡胶复合绝缘电压互感器,额定电压10kV,带一次熔断器,用于三相配电系统中的电压测量和保护。符合IEC 61869和GB/T 20840标准。硅橡胶结构,耐候性好,抗紫外线,防污秽,适用于恶劣的户外环境。准确级:0.2、0.5、3P。变比和规格可定制。

核心工程优势

  • 户外三相硅橡胶电压互感器
  • 10kV
  • 带熔断器
  • IEC标准
  • 抗紫外线防污秽
  • 可定制
工程数据

完整电气与机械规格

型号编号: JSZW-10WFR

电气参数

一次额定电压 (Un):10kV
计量与保护准确级:0.2/0.5/3P
额定频率:50/60Hz

绝缘与耐受额定值

绝缘系统:硅橡胶绝缘
标准符合性:IEC 61869 / GB/T 20840
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

户外三相硅橡胶电压互感器,用于10kV系统,带一次熔断器,适用于配电网中的电压测量和保护。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)IEC 61869 / GB/T 20840
型号代码JSZW-10WFR工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压[On Request]额定频率下的变比校验
准确级0.2/0.5/3P准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷[On Request]额定 VA 下负荷试验
绝缘类型硅橡胶绝缘按标准进行的介电试验
绝缘水平 (BIL)[On Request]工频与雷电冲击耐受
标准IEC 61869 / GB/T 20840按所列标准认证
频率50/60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户外10kV配电变电站
  • 三相电压测量和保护
  • 具有紫外线和污染的恶劣户外环境
  • 需要0.2、0.5或3P准确级的系统

不建议用于

  • 室内安装(专为户外使用设计)
  • 电流测量(这是电压互感器)
  • 高于10kV的系统(额定一次电压)
  • 高频应用(未指定)

拓扑与接线

对于电压互感器(PT):根据额定值将一次侧连接到线对地或线对线。二次端子为1a和1n。在带电时切勿短路PT的二次侧——会导致危险的过电流。在一点接地二次绕组。遵循IEC 61869 / GB/T 20840的端子标记和安全要求。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: IEC 61869 / GB/T 20840

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 一次电压额定值是多少?

答: 一次电压为10kV。

问: 可用的准确级有哪些?

答: 准确级为0.2、0.5和3P。

问: 该互感器是否适用于室内使用?

答: 不,它专为户外使用设计,采用硅橡胶绝缘。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JSZW-10WFR
8 列 · 2 行

JSZW-10、6WFR 型电压互感器

型号额定电压比 (kV)准确级组合0.20.53P二次热极限输出 (VA)重量 (kg)
JSZW-10WFR10/√3/0.1/√3/0.1 6/√3/0.1/√3/0.10.2/3P 0.5/3P30601003×400155
JSZW-6WFR10/√3/0.1/√3/0.1 6/√3/0.1/√3/0.10.2/0.5/3P10151003×200155

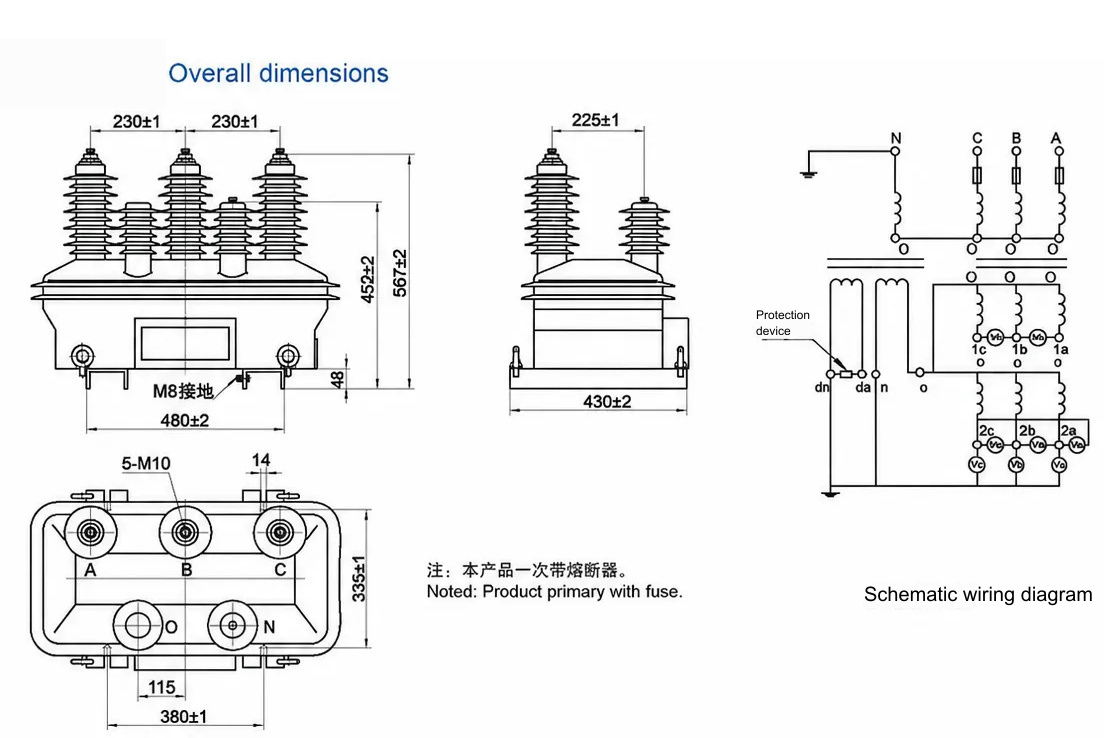

工程图纸

规格与外形图纸

JSZW-10WFR 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JSZW-10WFR

JSZW-10WFR 是一款 10kV 户外三相电压互感器,用于解决配电计量与保护回路中的铁磁谐振和受潮问题。其硅橡胶绝缘及抗紫外线、抗污秽外壳专为长期户外暴露设计,采用三相一体式熔断设计。

可选准确级为 0.2/0.5/3P,额定输出分别为 30 VA(0.2)、60 VA(0.5)和 100 VA(3P),二次热极限输出为 3×400 VA;3P 铁芯可在故障期间提供保护。10/√3/0.1/√3/0.1 kV 的变比适用于 50/60 Hz 的 10kV 系统。与油浸式或 SF6 设计相比,硅橡胶免去了液体或气体的处理环节,但在必须采用上述型式之处并不能替代它们。产品按 IEC 61869 和 GB/T 20840 制造,型式试验和例行试验报告可按需提供。

典型应用为冶金、矿山、水泥和化工工厂中的重工业配电。送电前,请确认二次负荷不超过额定 VA。带电时严禁短接二次侧;请遵循铭牌端子图,并将二次侧一点接地。可按需提供 OEM 品牌和书面报告资料包,以及变比和准确级的定制。
