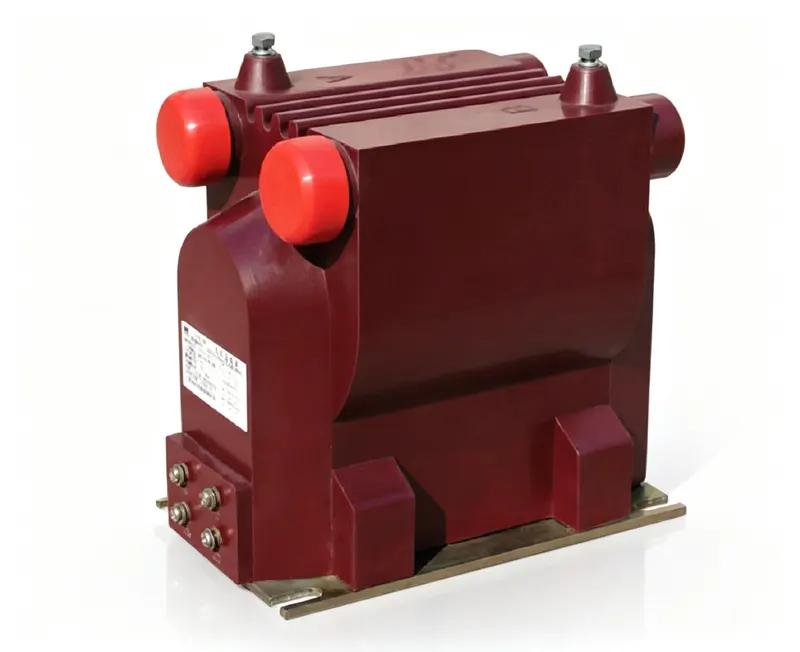

户外三相硅橡胶复合绝缘电压互感器，额定电压6kV，带一次熔断器，用于三相配电系统的电压测量和保护。符合IEC 61869和GB/T 20840标准。硅橡胶结构，优异的耐候性、抗紫外线、防污秽，适用于恶劣的户外环境。准确级：0.2、0.5、3P。变比和规格可定制。
户外三相电压互感器，适用于6kV系统，硅橡胶绝缘，带一次熔断器，适用于恶劣户外环境下的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | Voltage Transformer (VT) / Potential Transformer (PT) | IEC 61869 / GB/T 20840 |
| 型号代码 | JSZW-6WFR | 工厂铭牌标识 |
| 一次电压 | 6kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | [On Request] | 额定频率下的变比校验 |
| 准确级 | 0.2/0.5/3P | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | [On Request] | 额定 VA 下负荷试验 |
| 绝缘类型 | Dry Epoxy Resin | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | [On Request] | 工频与雷电冲击耐受 |
| 标准 | IEC 61869 / GB/T 20840 | 按所列标准认证 |
| 频率 | 50/60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器（PT）：根据额定值将一次侧连接到线间或线对地。二次端子为1a/1n。在带电情况下切勿短路PT的二次侧——会导致危险的过电流。二次绕组需单点接地。遵循IEC 61869 / GB/T 20840的端子标记和安全间距。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准： IEC 61869 / GB/T 20840
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问： 该电压互感器的绝缘类型是什么？
答： 干式环氧树脂加硅橡胶复合绝缘，具有优异的耐候性和抗紫外线、防污秽性能。
问： 可提供哪些准确级？
答： 可提供0.2、0.5和3P准确级，适用于计量和保护应用。
问： 该互感器是否适合户外使用？
答： 是的，专为户外三相系统设计，硅橡胶绝缘可承受恶劣的环境条件。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 准确级及其额定输出(VA) 0.2 | 准确级及其额定输出(VA) 0.5 | 准确级及其额定输出(VA) 3P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|
| JSZW-10WFR | 10/√3/0.1/√3/0.1 6/√3/0.1/√3/0.1 | 0.2/3P 0.5/3P | 30 | 60 | 100 | 3×400 | 155 |
| JSZW-6WFR | 10/√3/0.1/√3/0.1 6/√3/0.1/√3/0.1 | 0.2/0.5/3P | 10 | 15 | 100 | 3×200 | 155 |

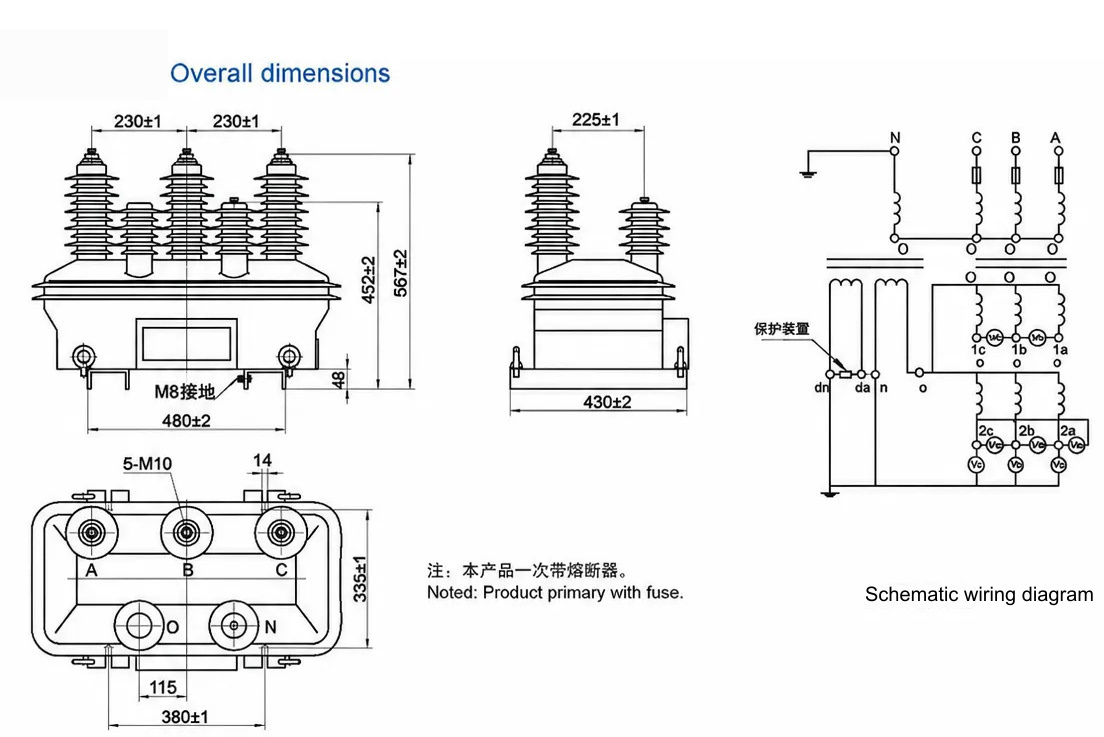

JSZW-6WFR 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
