户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
用于10kV系统的户内单相电压互感器,环氧树脂绝缘,适用于环网柜应用中的计量和保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZ51-10-6 | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2,0.5,1.0 | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 75VA / 150VA / 300VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于PT:按照IEC 61869-3将一次侧连接至线路和中性线。二次端子为1a/1n。在带电状态下切勿短路PT的二次侧——存在危险的过电流。在一点处接地二次绕组。绝缘水平:12kV系统;工频耐受电压42kV;雷电冲击耐受电压75kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 可用的准确级有哪些?
答: 0.2、0.5和1.0。
问: 额定输出(容量)是多少?
答: 75VA、150VA或300VA,取决于准确级。
问: 它是否适用于户外使用?
答: 不适用,它仅设计用于户内应用。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 准确级及额定输出(VA) 0.2 | 准确级及额定输出(VA) 0.5 | 准确级及额定输出(VA) 1.0 | 准确级及额定输出(VA) 3P/6P | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|---|
| JDZ51-10 JDZ51-6 | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 75 | 150 | 300 | / | 1100 | 50 |
| JDZF51-10 JDZF51-6 | 10/0.1/0.1 6/0.1/0.1 | 0.2/0.5 | 30 | 50 | / | / | 2×500 | 50 |
| JDZJ51-10 JDZJ51-6 | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 | 40 | 80 | 150 | / | 电源最大输出600VA | 45 |
| JDZX51-10 JDZX51-6 | 10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3 | 0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P) | 60 | 150 | 300 | 100 | 800 | 45 |
| JDZXF51-10 JDZXF51-6 | 10/√3/0.1/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3/0.1/√3 | 0.2/0.5/6P(3P) | 30 | 40 | / | 100 | 2×400 | 45 |

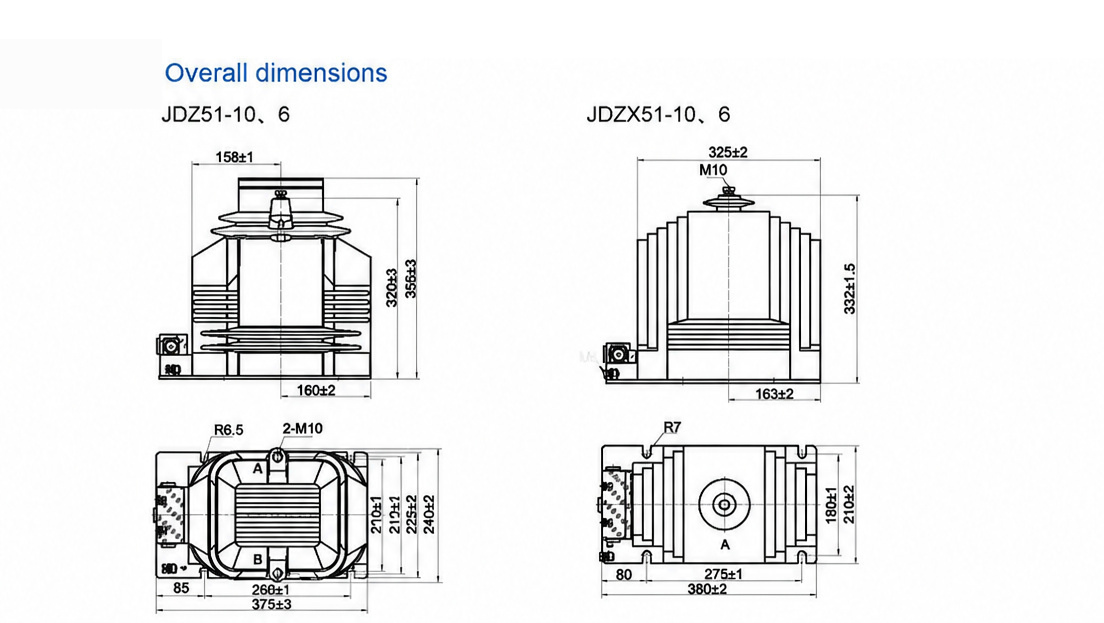

JDZ51-10-6 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
这是一款用于10 kV系统的户内单相环氧树脂浇注电压互感器,将一次电压降至0.1 kV,用于计量和保护用途。其固体干式绝缘消除了油浸式设备的油处理和渗漏隐患,也免去了SF6设计的气体管理要求,适用于维护检修条件受限的安装场所。
环氧树脂浇注是其核心特征:绕组封装于无气隙的固体浇注体中,绝缘水平为12/42/75 kV或7.2/32/60 kV,具体取决于配置。准确级可选0.2、0.5和1.0,对应额定负荷分别为75 VA、150 VA和300 VA,因此二次负荷应与所选准确级相匹配,而不宜过大。本产品重量为50 kg。
产品符合GB/T 20840系列标准,出厂试验和型式试验文件可按需提供。典型的户内应用包括铁路和地铁变电站、数据中心、医院及水处理厂。安装间隙、一次接线和二次接地点应遵循铭牌端子图;带电时严禁短接二次回路。变比与准确级组合可按需定制,完整资料包可按需提供。
同一产品族、不同规格参数 —— 选型前可横向对比。
户外单相环氧树脂浇注式电压互感器 35kV
户外单相环氧树脂浇注式电压互感器,额定电压35kV,用于配电系统中的电压测量和保护。符合IEC 61869和GB/T 20840标准。环氧树脂结构,耐候性好,抗紫外线,适合户外安装。准确级:0.2、0.5、1.0、3P。变比和规格可定制。
室内单相环氧树脂浇注电压互感器
JDZ18-6DR 是用于 6kV 系统的室内单相环氧树脂浇注电压互感器,额定电压比为 6/0.1/0.22kV,绝缘水平为 7.2/32/60kV。准确级额定输出为 50VA(0.2 级)、100VA(0.5 级)和 150VA(1.0 级),最大输出为 1600VA;产品重量 70kg,工作频率 50/60Hz,环境温度 -5°C 至 +40°C。设计和测试遵循 GB/T 20840.1/3 和 IEC 61869-1/3。
