户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
JDZX10-10-6AR是一款用于10kV系统的户内单相环氧树脂电压互感器,适用于环网柜应用中的计量与保护。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZX10-10-6AR | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2, 0.5, 1.0, 3P(6P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 15VA / 30VA / 50VA / 10VA / 300VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器:一次侧连接线路和中性点。二次侧端子为1a/1n。切勿在带电时短路电压互感器的二次侧——会导致危险的过电流。二次绕组需单点接地。绝缘水平:12kV系统;工频耐受电压42kV;雷电冲击耐受电压75kV峰值。也可用于7.2kV系统,工频耐受32kV,冲击耐受60kV。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该电压互感器的绝缘水平是多少?
答: 该互感器额定用于12kV系统,工频耐受电压42kV,雷电冲击耐受电压75kV峰值。也可用于7.2kV系统,分别为32kV和60kV。
问: 能否在户外使用?
答: 不可以,它仅设计用于户内,通常用于环网柜应用。
问: 二次侧额定值是多少?
答: 二次电压为0.1kV,具有多种额定输出:15VA、30VA、50VA、10VA和300VA。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比 (kV) | 准确级组合 | 0.2 | 0.5 | 1.0 | 3P/6P | 二次热极限输出 (VA) | 重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZX10-10AR | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P) | 15 | 30 | 50 | 10 | 300 | 28 |
| JDZX10-6AR | 10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.2/3P(6P) 0.2/0.5/3P(6P) | 10 | 15 | / | 100 | 2×150 | 28 |

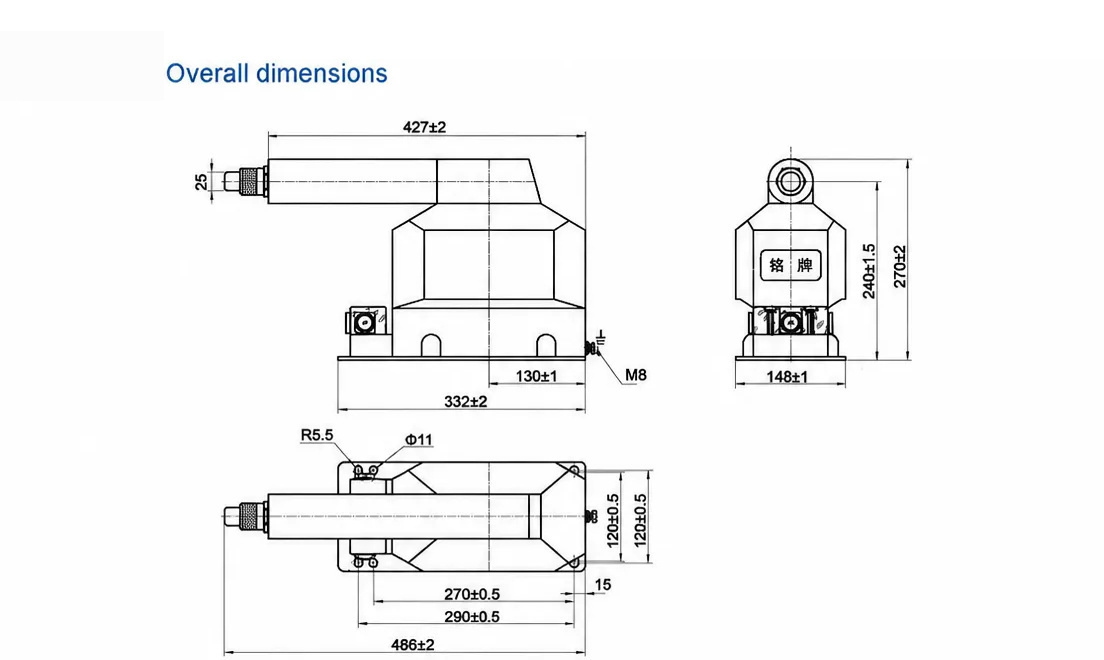

JDZX10-10-6AR 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
这款户内单相电压互感器针对10 kV开关柜计量中铁磁谐振风险与空间受限这两项实际工程问题而设计。其干式环氧树脂浇注结构提供绝缘,绝缘水平为12/42/75kV,整机重量28 kg。
JDZX10-10-6AR在50Hz或60Hz下提供10kV/0.1kV的变比,准确级为0.2、0.5、1.0和3P(6P),额定负荷分别为15VA、30VA、50VA、10VA和300VA。该产品面向在同一系列内比较准确级与额定负荷方案的工程师。试验文件包括数据表、外形图和型式试验报告,针对具体项目的书面报告可按需提供。
典型应用场合为户内变电站间隔,用于母线电压测量与保护。送电前,应在交接试验中核对绝缘电阻、极性和变比,二次侧应一点接地,并遵循铭牌端子图接线。带电运行时二次侧严禁短路。谐波或非正弦负载可能需要降容使用,样品及型式试验支持可按需提供。
