户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。
户内10kV电压互感器,用于计量和保护,环氧树脂绝缘,适用于环网柜应用。
| 参数 | 规格 | 验证标准 |
|---|---|---|
| 产品类型 | 电压互感器(VT / PT) | [On Request] |
| 型号代码 | JDZX51-10-6 | 工厂铭牌标识 |
| 一次电压 | 10kV | 额定电压试验 (IEC 61869-1/3) |
| 二次电压 | 0.1kV | 额定频率下的变比校验 |
| 准确级 | 0.2/6P(3P),0.5/6P(3P),1.0/6P(3P) | 准确度试验 (IEC 61869-2 / IEEE C57.13) |
| 额定负荷 | 60VA / 150VA / 300VA / 100VA | 额定 VA 下负荷试验 |
| 绝缘类型 | 干式环氧树脂浇注 | 按标准进行的介电试验 |
| 绝缘水平 (BIL) | 12/42/75kV,7.2/32/60kV | 工频与雷电冲击耐受 |
| 标准 | [On Request] | 按所列标准认证 |
| 频率 | 50Hz or 60Hz | 依据 IEC 61869-1 |
| 环境 | [On Request] | 按数据表限值 |
理想适用于
不建议用于
对于电压互感器(PT):一次侧连接线路和中性线。二次端子为1a/1n。在带电情况下切勿短路PT的二次侧——会导致危险的过电流。二次绕组需单点接地。遵循IEC 61869-3端子约定。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
符合标准: [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
问: 该电压互感器的绝缘水平是多少?
答: 绝缘水平为12/42/75kV,即系统电压12kV,工频耐受电压42kV,雷电冲击耐受电压峰值75kV。也可提供7.2/32/60kV。
问: 可提供哪些准确级?
答: 准确级包括0.2/6P(3P)、0.5/6P(3P)和1.0/6P(3P),用于计量和保护。
问: 额定输出是多少?
答: 额定输出可选60VA、150VA、300VA和100VA。
缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。
| 型号 | 额定电压比(kV) | 准确级组合 | 准确级及额定输出(VA) 0.2 | 准确级及额定输出(VA) 0.5 | 准确级及额定输出(VA) 1.0 | 准确级及额定输出(VA) 3P/6P | 二次热极限输出(VA) | 重量(kg) |
|---|---|---|---|---|---|---|---|---|
| JDZ51-10 JDZ51-6 | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 75 | 150 | 300 | / | 1100 | 50 |
| JDZF51-10 JDZF51-6 | 10/0.1/0.1 6/0.1/0.1 | 0.2/0.5 | 30 | 50 | / | / | 2×500 | 50 |
| JDZJ51-10 JDZJ51-6 | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 | 40 | 80 | 150 | / | 电源最大输出600VA | 45 |
| JDZX51-10 JDZX51-6 | 10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3 | 0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P) | 60 | 150 | 300 | 100 | 800 | 45 |
| JDZXF51-10 JDZXF51-6 | 10/√3/0.1/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3/0.1/√3 | 0.2/0.5/6P(3P) | 30 | 40 | / | 100 | 2×400 | 45 |

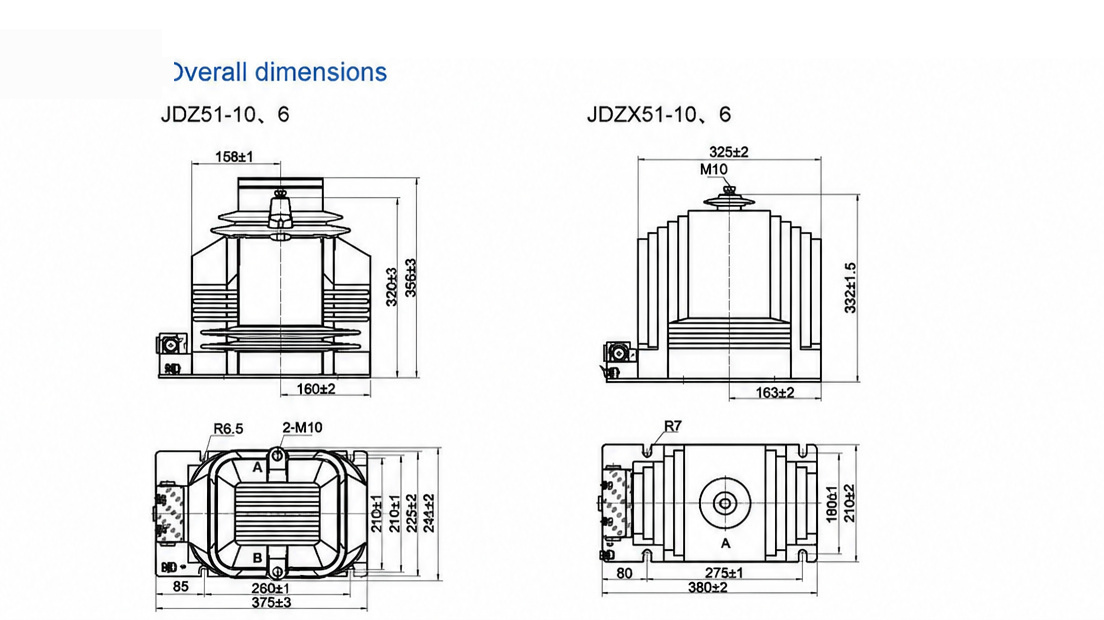

JDZX51-10-6 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。
这是一款用于10kV系统的户内单相电压互感器,将一次电压降至0.1kV,为对电压还原精度有要求的计量与保护回路供电。它针对开关柜内带电电压接入仪表时出现的计量漂移与谐振问题而设计。
干式环氧树脂浇注将一次绕组与二次绕组绝缘于一体,因此本产品不含需要管理的油。可提供0.2/6P(3P)、0.5/6P(3P)和1.0/6P(3P)准确级组合,额定负荷为60VA、150VA、300VA和100VA,频率为50Hz或60Hz。绝缘水平可选12/42/75kV和7.2/32/60kV,整机重量45kg。
本产品适用于户内配电及工业开关柜,包括重载流程工厂。带电时二次侧严禁短路;二次侧应有一点接地,并遵循铭牌端子图接线。不得施加超过其额定电压等级的电压。变比与准确级的不同规格、试验文件及包括校准证书在内的书面报告可按需提供,出口包装与售后支持可在询价时商谈。
