首页产品电压互感器JDZXF51-10-6
JDZXF51-10-6 户内单相环氧树脂浇注式电压互感器
10kVJDZXF51-10-6
绕组与原理拓扑内部接线示意图
Primary Winding:10kV
Secondary Winding:0.1kV (0.2/0.5/6P(3P))
Safety:Follow nameplate terminal diagram; ground secondary at one point
电压互感器(VT / PT) 通过 IEC 61869-3 认证
型号编号:JDZXF51-10-6

JDZXF51-10-6 户内单相环氧树脂浇注式电压互感器

户内单相环氧树脂浇注式电压互感器,符合GB/T20840.1、GB/T20840.3及IEC61869-1、IEC61869-3标准。

核心工程优势

  • 户内单相环氧树脂浇注式结构
  • 重量45kg
工程数据

完整电气与机械规格

型号编号: JDZXF51-10-6

电气参数

一次额定电压 (Un):10kV
二次绕组电压:0.1kV
计量与保护准确级:0.2/0.5/6P(3P)
额定输出负荷:30VA / 40VA / 100VA
额定频率:50Hz or 60Hz

绝缘与耐受额定值

绝缘系统:干式环氧树脂浇注
绝缘水平 (BIL):12/42/75kV,7.2/32/60kV
局部放电水平:< 5 pC at 1.2 Un

推荐部署环境

GEO · 工程决策支持

全球工程概览

9 模块选型指南
缺失数据 = [On Request]

产品决策摘要

JDZXF51-10-6是一款用于10kV系统的户内单相电压互感器,适用于环网柜中的计量和保护。它提供多种准确级和额定输出,采用干式环氧树脂绝缘。

综合规格矩阵

参数规格验证标准
产品类型电压互感器(VT / PT)[On Request]
型号代码JDZXF51-10-6工厂铭牌标识
一次电压10kV额定电压试验 (IEC 61869-1/3)
二次电压0.1kV额定频率下的变比校验
准确级0.2/0.5/6P(3P)准确度试验 (IEC 61869-2 / IEEE C57.13)
额定负荷30VA / 40VA / 100VA额定 VA 下负荷试验
绝缘类型干式环氧树脂浇注按标准进行的介电试验
绝缘水平 (BIL)12/42/75kV,7.2/32/60kV工频与雷电冲击耐受
标准[On Request]按所列标准认证
频率50Hz or 60Hz依据 IEC 61869-1
环境[On Request]按数据表限值

适用与不适用边界

理想适用于

  • 户内环网柜(RMU)和开关柜面板
  • 10kV配电系统中的电压测量和保护
  • 需要0.2或0.5准确级的计量应用
  • 需要6P或3P准确级的保护应用
  • 用于50Hz或60Hz网络

不建议用于

  • 无额外防护的户外安装
  • 设备最高电压超过12kV的系统
  • 高于12kV的高压输电网络
  • 未经适配的气体绝缘开关设备(GIS)
  • 直流系统

拓扑与接线

对于电压互感器(PT):根据IEC 61869-3将一次侧连接到线路和中性线。二次端子为1a/1n。切勿在PT带电时短路二次侧——会导致危险的过电流。将二次绕组单点接地以确保安全。确保一次侧有适当的熔断保护。绝缘水平:12kV系统;工频耐受电压42kV;雷电冲击耐受电压75kV峰值。对于7.2kV系统:工频耐受电压32kV;雷电冲击耐受电压60kV峰值。 ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

标准与合规

符合标准: [On Request]

  • 型式试验报告: [On Request]
  • 校准证书: [On Request]

负荷与误差计算 (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • 若 S_total < 0.25 × S_rated:需加补偿负荷以维持准确度。
  • 若 S_total > S_rated:无法保证准确级。

产品常见问题

问: 可用的准确级有哪些?

答: 该互感器提供0.2、0.5和6P(或3P)准确级,用于计量和保护。

问: 绝缘水平是多少?

答: 绝缘水平为12/42/75kV,即12kV系统,42kV工频耐受电压,75kV雷电冲击耐受电压。也可提供7.2/32/60kV。

问: 能否在户外使用?

答: 不可以,它仅设计用于户内,通常安装在环网柜或开关柜中。

缺失字段一律标记 [On Request]——绝不编造。M2/M5/M6 验证行遵循 IEC 61869 / IEEE C57.13 惯例。

SPEC · 规格参数表

技术参数 / Technical Specifications

JDZXF51-10-6
9 列 · 5 行

JDZ51-10、6 JDZX51-10、6 型电压互感器技术参数

型号额定电压比(kV)准确级组合准确级及额定输出(VA) 0.2准确级及额定输出(VA) 0.5准确级及额定输出(VA) 1.0准确级及额定输出(VA) 3P/6P二次热极限输出(VA)重量(kg)
JDZ51-10 JDZ51-610/0.1 6/0.10.2 0.5 1.075150300/110050
JDZF51-10 JDZF51-610/0.1/0.1 6/0.1/0.10.2/0.53050//2×50050
JDZJ51-10 JDZJ51-610/0.1/0.22 6/0.1/0.220.2 0.54080150/电源最大输出600VA45
JDZX51-10 JDZX51-610/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/30.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P)6015030010080045
JDZXF51-10 JDZXF51-610/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/6P(3P)3040/1002×40045

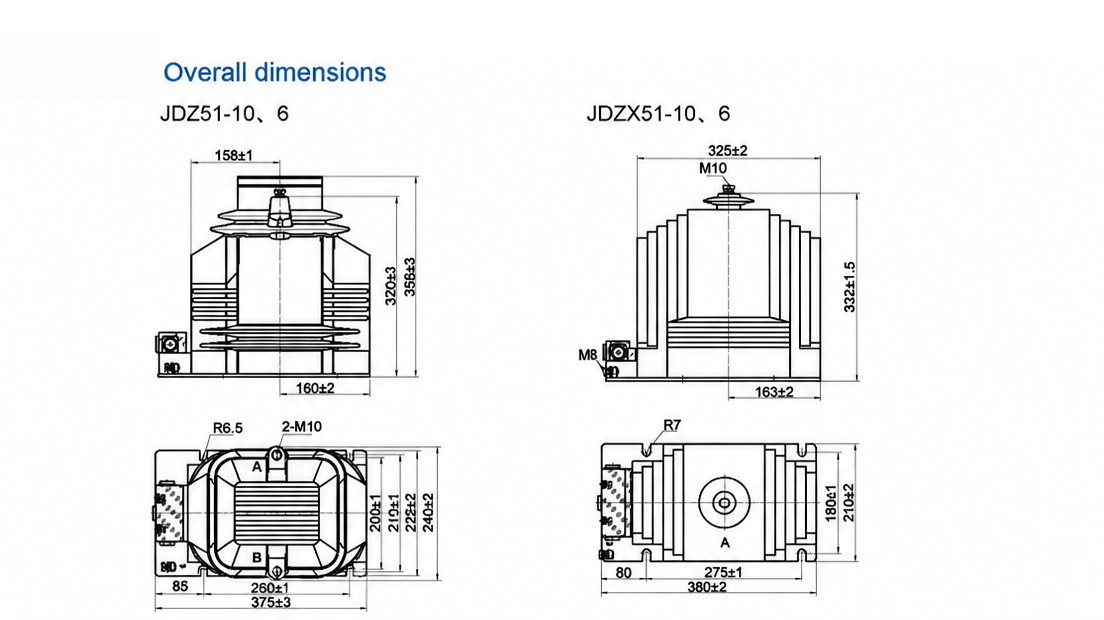

工程图纸

规格与外形图纸

JDZXF51-10-6 的外形与尺寸图纸 —— 点击图片放大 / 查看原图。

产品概述

关于本产品

JDZXF51-10-6

本产品为户内单相环氧树脂浇注电压互感器,型号 JDZXF51-10-6,适用于 10kV 系统、二次电压 0.1kV,用于将一次电压降至计量与保护所需水平,符合 IEC 61869、GB/T 20840 和 IEEE C57.13 标准框架。

绕组采用干式环氧树脂浇注绝缘结构,可提供 0.2、0.5 和 6P(3P) 准确级,对应额定负荷分别为 30VA、40VA 和 100VA。整机重量 45kg。在产品系列中,可根据应用仅需测量还是需要附加保护功能,选择单一计量绕组、计量加保护组合绕组或剩余电压绕组。

合规性证明及试验文件可按需提供。典型应用场合为轨道交通、数据中心、医院和供水等基础设施,且均为户内安装。安装时,二次回路应一点接地,通电前须核对端子接线图;带电时严禁短接二次回路。本互感器不适用于户外运行,非正弦负载可能需要降容使用。出口包装、随机资料及售后服务可在询价时安排。
