Transformateur de tension monophasé intérieur à résine époxy coulée, conforme aux normes GB/T20840.1, GB/T20840.3 et IEC61869-1, IEC61869-3.
Transformateur de tension monophasé intérieur pour systèmes 10 kV, isolé à la résine époxy, adapté au comptage et à la protection dans les applications RMU.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Transformateur de tension (TT) | [On Request] |
| Code modèle | JDZ10-10-6AJII | Marquage de la plaque constructeur |
| Tension primaire | 10kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | 0.1kV | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2,0.5,1.0 / 0.2/0.5 | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 15VA / 15VA / 90VA | Essai de charge à la puissance VA nominale |
| Type d'isolement | Résine époxy coulée (sec) | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 12/42/75kV,7.2/32/60kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | [On Request] | Certifié selon les normes listées |
| Fréquence | 50Hz or 60Hz | Selon IEC 61869-1 |
| Environnement | [On Request] | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour les transformateurs de tension (TT) : connecter le primaire à la ligne et au neutre selon IEC 61869-3. Les bornes secondaires sont 1a/1n. Ne jamais court-circuiter le secondaire d'un TT sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point (1n) pour la sécurité. S'assurer que la charge secondaire ne dépasse pas la charge nominale pour maintenir la précision. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce TP ?
R : Le niveau d'isolement est 12/42/75 kV, soit 12 kV tension maximale pour l'équipement, 42 kV tenue à fréquence industrielle et 75 kV tenue aux chocs de foudre.
Q : Ce TP peut-il être utilisé à l'extérieur ?
R : Non, il est conçu pour un usage intérieur uniquement, car il est coulé en résine époxy et non étanche aux intempéries.
Q : Quelles sont les classes de précision disponibles ?
R : Les classes de précision sont 0,2, 0,5 et 1,0, avec des charges nominales de 15 VA, 15 VA et 90 VA respectivement.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | Classe de précision et sortie assignée (VA) COSφ=0.8 (0.2/0.5/1.0) | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|
| JDZ10-10AJ JDZ10-6AJ JDZ10-10AJII JDZ10-6AJII | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 30 50 90 | 400 | 23.5 |
| JDZ10-10AJG JDZ10-6AJG JDZ10-10AJIIG JDZ10-6AJIIG | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 15 50 90 | 2×200 | 23.5 |
| JDZ10-10AJ JDZ10-6AJ JDZ10-10AJII JDZ10-6AJII | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 | 20 40 80 | Sortie maximale de l'alimentation 350 | 23.5 |
| JDZ10-10AJG JDZ10-6AJG JDZ10-10AJIIG JDZ10-6AJIIG | 10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3 | 0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P) | 15 30 60 60 | 400 | 23.5 |

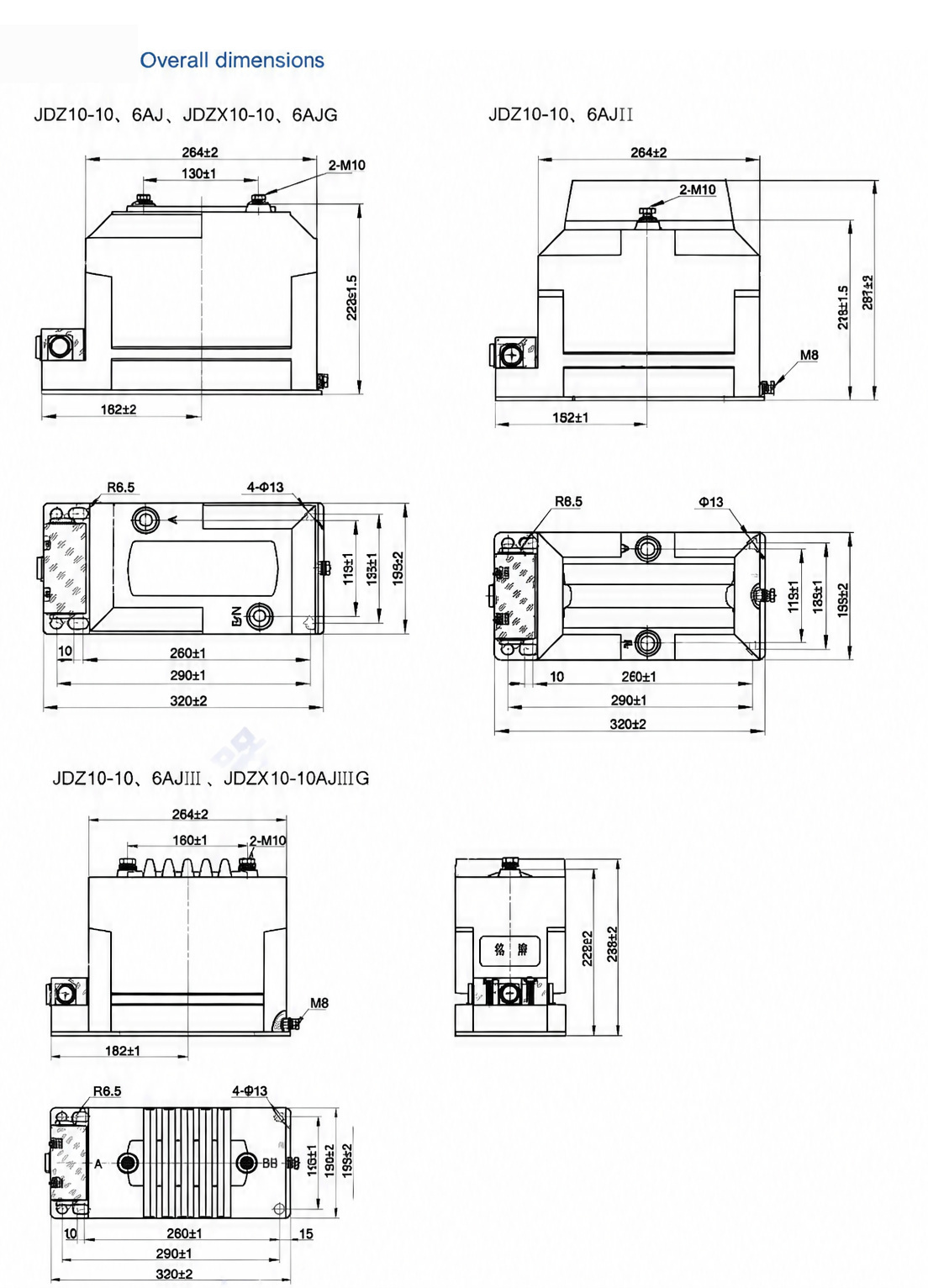

Dessin d'encombrement et de dimensions du JDZ10-10-6AJII — cliquez sur l'image pour zoomer / afficher l'original.

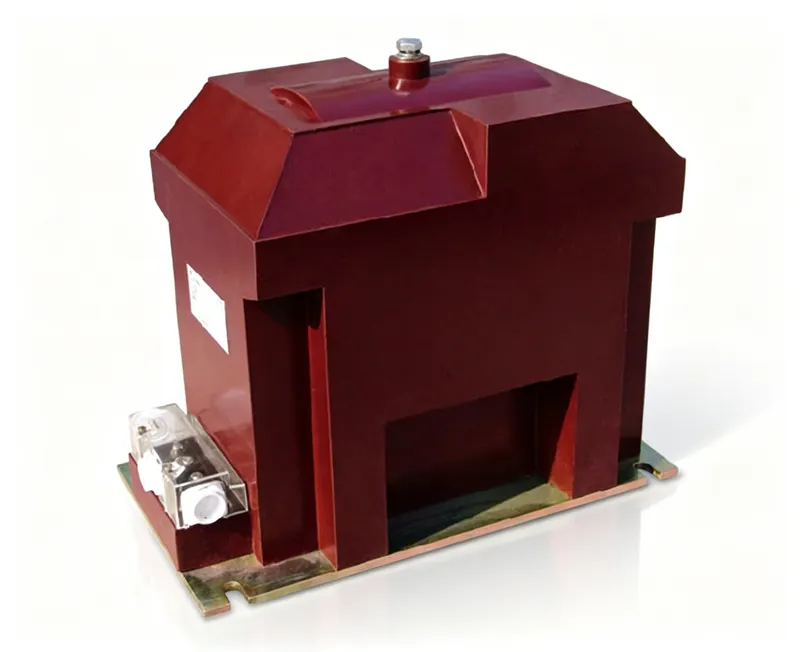

Le JDZ10-10-6AJII est un transformateur de tension moulé en résine époxy, monophasé, pour intérieur, de tension primaire 10kV et secondaire 0,1kV, utilisé pour abaisser la haute tension à un niveau mesurable pour le comptage et la protection dans les systèmes moyenne tension. Son moulage sec en résine époxy isole l'ensemble des enroulements et confère à l'appareil un encombrement compact adapté aux cellules d'appareillage et aux locaux de distribution où l'espace est limité.
Les classes de précision 0,2, 0,5 et 1,0 sont proposées avec des puissances nominales de 15VA, 15VA et 90VA respectivement, et la combinaison 0,2/0,5 est également disponible, fonctionnant à 50Hz ou 60Hz. Les niveaux d'isolation 12/42/75kV et 7,2/32/60kV sont indiqués, et l'appareil pèse 25kg. Comparé aux conceptions immergées dans l'huile ou au SF6, la construction moulée sèche évite la manipulation de liquide ou de gaz, ce qui simplifie l'installation et la maintenance en intérieur.
Les rapports d'essais de type et de routine sont disponibles sur demande. Le déploiement typique concerne l'appareillage moyenne tension, les unités de raccordement en boucle et les cellules centrales. Avant la mise sous tension, vérifier la résistance d'isolement, la polarité et le rapport ; mettre à la terre le secondaire en un point et ne jamais court-circuiter le secondaire sous tension. Les combinaisons de rapport et de précision peuvent être spécifiées lors de la demande, les dossiers documentaires et les conditions de livraison étant confirmés sur demande.
