Transformateur de tension monophasé intérieur à résine époxy coulée, conforme aux normes GB/T20840.1, GB/T20840.3 et IEC61869-1, IEC61869-3.
Transformateur de tension intérieur pour systèmes 10kV, adapté au comptage et à la protection dans les applications RMU.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Transformateur de tension (TT) | [On Request] |
| Code modèle | JDZ10-10-6R2 | Marquage de la plaque constructeur |
| Tension primaire | 10kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | 0.1kV | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2, 0.5, 1.0 | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 30VA / 50VA / 100VA / 600VA | Essai de charge à la puissance VA nominale |
| Type d'isolement | Résine époxy coulée (sec) | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 12/42/75kV,7.2/32/60kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | [On Request] | Certifié selon les normes listées |
| Fréquence | 50Hz or 60Hz | Selon IEC 61869-1 |
| Environnement | [On Request] | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour TT : Connecter le primaire à la ligne et au neutre. Les bornes secondaires sont 1a/1n. Ne jamais court-circuiter le secondaire d'un TT sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point. Suivre les repères de bornes IEC 61869-3. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce transformateur ?
R : Le niveau d'isolement est 12/42/75kV, soit 12kV tension système, 42kV tenue à fréquence industrielle et 75kV tenue aux chocs de foudre.
Q : Ce transformateur peut-il être utilisé à l'extérieur ?
R : Non, il est conçu pour une utilisation intérieure uniquement. Une utilisation extérieure nécessiterait une protection supplémentaire contre les intempéries.
Q : Quelles sont les charges secondaires disponibles ?
R : Les options de charge nominale sont 30VA, 50VA, 100VA et 600VA.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | Puissance de sortie assignée (VA) 0.2 | Puissance de sortie assignée (VA) 0.5 | Puissance de sortie assignée (VA) 1.0 | Puissance de sortie assignée (VA) 3P/6P | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZ10-10R2 JDZ10-6R2 | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 30 | 50 | 100 | / | 600 | 36 |
| JDZ10-10R2 JDZ10-6R2 | 10/0.1/0.1 6/0.1/0.1 | 0.2/0.5 | 15 | 20 | / | / | 2×300 | 36 |
| JDZ10-10R2 JDZ10-6R2 | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 | 20 | 40 | 60 | / | Sortie d'alimentation max. 500VA | 36 |
| JDZX10-10R2G JDZX10-6R2G | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P) | 20 | 50 | 60 | 50 | 400 | 36 |
| JDZX10-10R2 JDZX10-6R2 | 10/√3/0.1/√3/0.1/√3/3 6/√3/0.1/√3/0.1/√3/3 | 0.2/0.5/3P(6P) | 10 | 15 | / | 50 | 2×200 | 36 |

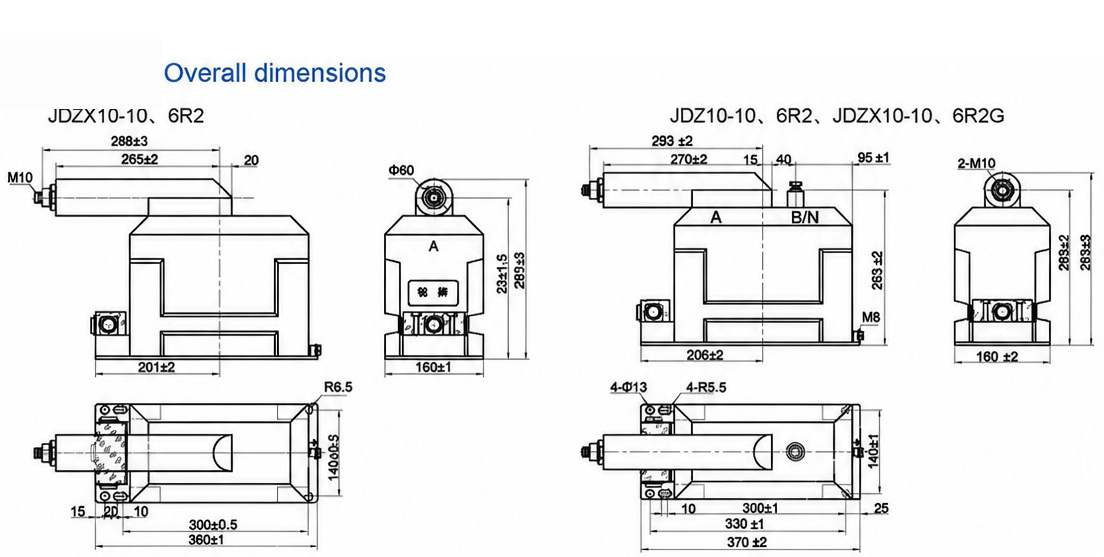

Dessin d'encombrement et de dimensions du JDZ10-10-6R2 — cliquez sur l'image pour zoomer / afficher l'original.

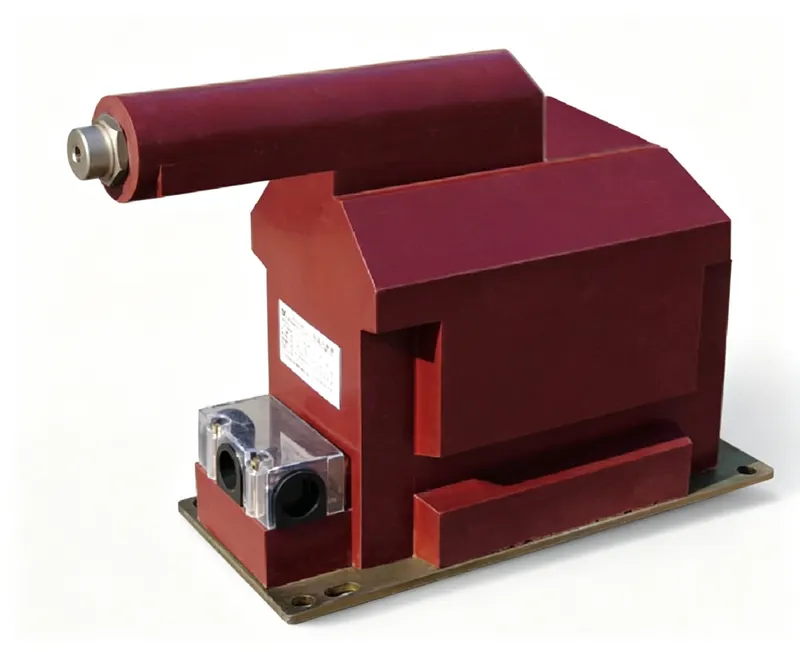

Ce transformateur de tension monophasé moulé en résine époxy pour intérieur est destiné aux réseaux 10 kV ; il abaisse la tension primaire à une tension secondaire de 0,1 kV pour les fonctions de mesure et de protection. C'est le type d'appareil spécifié pour une installation à l'intérieur de cellules d'appareillage et de compartiments de poste, là où un transformateur de mesure sec et compact est requis.
L'isolation est en résine époxy moulée sèche, ce qui confère un corps massif et sans entretien, sans huile à manipuler. Les classes de précision 0,2, 0,5 et 1,0 sont disponibles, avec des puissances nominales de 30 VA, 50 VA, 100 VA et 600 VA, à 50 Hz ou 60 Hz. Le niveau d'isolation est indiqué comme 12/42/75 kV et 7,2/32/60 kV, et l'appareil pèse 36 kg. La conformité suit la série GB/T 20840, avec des certificats d'essai et des rapports de routine disponibles sur demande.
Le déploiement typique consiste en la mesure de tension et la protection sur jeu de barres à l'intérieur de compartiments de poste. Avant la mise sous tension, vérifier la charge secondaire en VA par rapport à la puissance nominale, mettre le secondaire à la terre en un seul point et ne jamais court-circuiter le secondaire sous tension. La classe 10 kV constitue un plafond absolu ; ne pas l'utiliser sur des réseaux de tension supérieure. Les combinaisons de rapport et de classe de précision peuvent être spécifiées lors de la demande, ainsi que le dossier documentaire requis.
