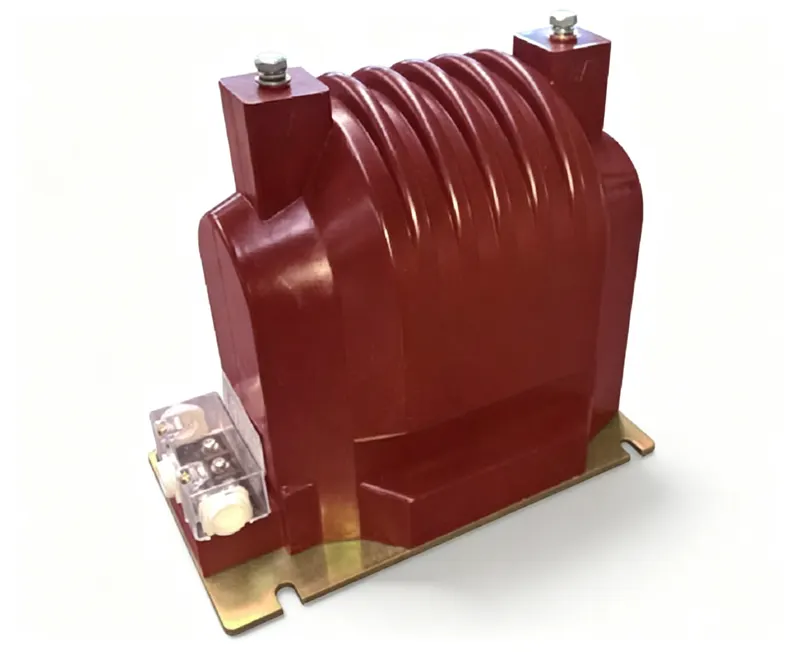

Transformateur de tension monophasé intérieur à résine époxy coulée, conforme aux normes GB/T20840.1, GB/T20840.3 et IEC61869-1, IEC61869-3.
Transformateur de tension monophasé intérieur pour systèmes 10kV, coulé en résine époxy, adapté au comptage et à la protection dans les applications RMU.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Transformateur de tension (TT) | [On Request] |
| Code modèle | JDZ16-10-6W | Marquage de la plaque constructeur |
| Tension primaire | 10kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | 0.1kV | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2,0.5 | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 40VA / 100VA / 200VA | Essai de charge à la puissance VA nominale |
| Type d'isolement | Résine époxy coulée (sec) | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 12/42/75kV,7.2/32/60kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | [On Request] | Certifié selon les normes listées |
| Fréquence | 50Hz or 60Hz | Selon IEC 61869-1 |
| Environnement | [On Request] | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour TT : Connecter le primaire à la ligne et au neutre. Les bornes secondaires sont 1a/1n. Ne jamais court-circuiter le secondaire d'un TT sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point. Suivre les conventions de bornes IEC 61869-3. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce transformateur ?
R : Le niveau d'isolement est 12/42/75kV, soit une tension système de 12kV, une tenue à fréquence industrielle de 42kV et une tenue aux chocs de foudre de 75kV.
Q : Peut-il être utilisé à l'extérieur ?
R : Non, il est conçu pour une utilisation intérieure uniquement.
Q : Quelles sont les classes de précision disponibles ?
R : Les classes de précision sont 0,2 et 0,5.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | 0.2 | 0.5 | 1.0 | 3P | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZX16-10W JDZX16-6W | 10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3 | 0.2/3P 0.5/3P | 30 | 100 | 180 | 100 | 800 | 38 |
| JDZX16-10W JDZX16-6W | 10/√3/0.1/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3/0.1/√3 | 0.2/0.2/3P 0.2/0.5/3P | 20 | 20 | / | 100 | 2×400 | 38 |
| JDZX16-10W JDZX16-6W | 10/0.1 60/0.1 | 0.2 0.5 | 40 | 100 | 200 | / | 800 | 38 |
| JDZF16-10W JDZF16-6 | 10/0.1/0.1 60/0.1/0.1 | 0.2/0.5 0.2/0.5 | 25 | 40 | / | / | 2×400 | 38 |
| JDZU16-10W | 10/0.1/0.22 60/0.1/0.22 | 0.2 0.5 | 30 | 60 | 100 | / | Sortie maximale de l'alimentation 600 | 38 |
| JDZX16-10W2G JDZX16-6W2G | 10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3 | 0.2/3P 0.5/3P | 80 | 150 | 250 | 100 | 1200 | 65 |
| JDZX16-10W2G JDZX16-6W2G | 10/√3/0.1/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3/0.1/√3 | 0.2/0.2/3P 0.2/0.5/3P | 40 | 50 | / | 100 | 2×600 | 65 |
| JDZ16-10W2 JDZ16-6W2 | 10/0.1 60/0.1 | 0.2 0.5 | 80 | 150 | 250 | / | 1500 | 65 |
| JDZF16-10W2 JDZF16-6W2 | 10/0.1/0.1 60/0.1/0.1 | 0.2/0.5 | 40 | 50 | / | / | 2×800 | 65 |
| JDZU16-10W2 JDZU16-6W2 | 10/0.1/0.22 60/0.1/0.22 | 0.2 0.5 | 50 | 100 | 200 | / | Sortie maximale de l'alimentation 1500 | 65 |

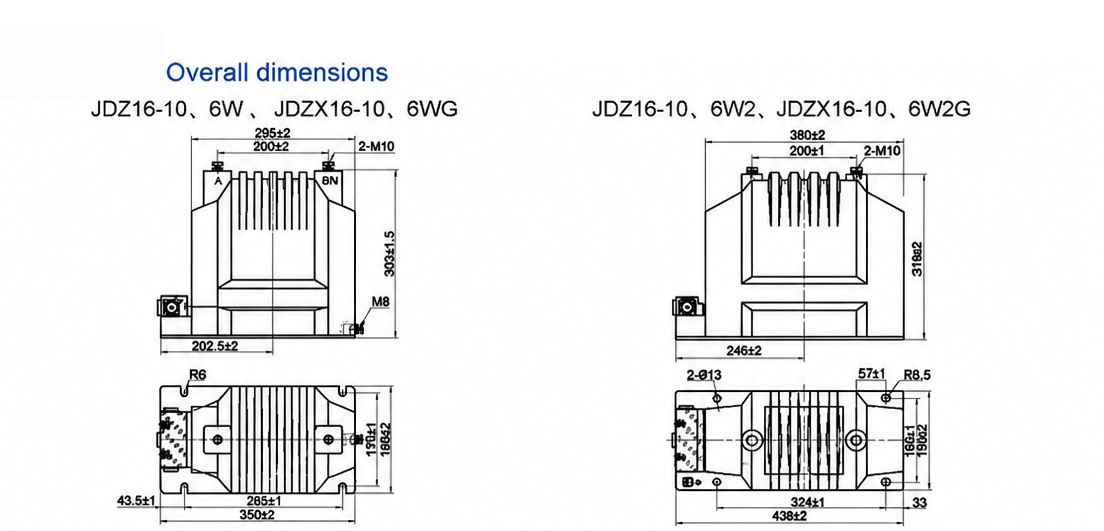

Dessin d'encombrement et de dimensions du JDZ16-10-6W — cliquez sur l'image pour zoomer / afficher l'original.
Le JDZ16-10-6W est un transformateur de tension monophasé d'intérieur, de 10 kV au primaire à 0,1 kV au secondaire, qui abaisse le système moyenne tension à un niveau mesurable et exploitable pour les circuits de protection et de comptage. Sa conception et ses essais suivent le cadre des normes IEC 61869, GB/T 20840 et IEEE C57.13, ce qui permet aux ingénieurs de l'intégrer à leurs pratiques de vérification habituelles.
L'isolation est moulée en résine époxy sèche, avec une coordination diélectrique construite autour des niveaux d'isolation indiqués de 12/42/75 kV et 7,2/32/60 kV. Les classes de précision 0,2 et 0,5 sont proposées, avec des charges nominales de 40 VA, 100 VA et 200 VA à 50 Hz ou 60 Hz. L'appareil pèse 38 kg. Parce qu'il s'agit d'un appareil d'intérieur, il convient aux cellules d'appareillage et de comptage plutôt qu'à un service extérieur exposé ; pour les postes collecteurs éoliens, photovoltaïques ou de stockage, il se place à l'intérieur de l'enceinte, et non dans la cour.
Les bornes secondaires ne doivent jamais être court-circuitées sous tension, et le secondaire est mis à la terre en un seul point conformément au schéma de la plaque signalétique. Vérifier la polarité et le rapport avant la mise sous tension. Les charges harmoniques ou non sinusoïdales nécessitent une étude de déclassement, les données d'application étant disponibles sur demande. Les emballages d'exportation et les dossiers documentaires sont chiffrés sur demande.
