Transformateur de tension monophasé intérieur à résine époxy coulée, conforme aux normes GB/T20840.1, GB/T20840.3 et IEC61869-1, IEC61869-3.
Le JDZ6-20-15R est un transformateur de tension (TT) monophasé intérieur pour réseaux 20kV, adapté au comptage et à la protection dans les applications RMU.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Transformateur de tension (TT) | [On Request] |
| Code modèle | JDZ6-20-15R | Marquage de la plaque constructeur |
| Tension primaire | 20kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | 0.1kV | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2,0.5,1.0 | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 40VA / 100VA / 200VA | Essai de charge à la puissance VA nominale |
| Type d'isolement | Résine époxy coulée (sec) | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 24/65/125kV,18/55/105kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | [On Request] | Certifié selon les normes listées |
| Fréquence | 50Hz or 60Hz | Selon IEC 61869-1 |
| Environnement | [On Request] | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour le TT : Connecter le primaire à la ligne et au neutre. Les bornes secondaires sont 1a/1n. Ne jamais court-circuiter le secondaire d'un TT sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point pour la sécurité. Respecter les conventions de bornes IEC 61869-3. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce transformateur ?
R : Le niveau d'isolement est 24/65/125kV, soit une tension système de 24kV, une tenue à fréquence industrielle de 65kV et une tenue aux chocs de foudre de 125kV.
Q : Peut-il être utilisé à l'extérieur ?
R : Non, il est conçu pour une utilisation intérieure uniquement.
Q : Quelles sont les classes de précision disponibles ?
R : Les classes de précision sont 0,2, 0,5 et 1,0.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | Classe de précision et puissance de sortie assignée (VA) C0SΦ=0.8 0.2 | Classe de précision et puissance de sortie assignée (VA) C0SΦ=0.8 0.5 | Classe de précision et puissance de sortie assignée (VA) C0SΦ=0.8 1.0 | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|---|---|
| JDZ6-20R JDZ6-15R | 20/0.1 15/0.1 | 0.2 0.5 1.0 | 40 | 100 | 200 | 600 | 65 |
| JDZJ6-20R JDZJ6-15R | 20/0.1/0.22 15/0.1/0.22 | 0.2 0.5 1.0 | 30 | 60 | 150 | Sortie maximale de l'alimentation 500VA | 65 |

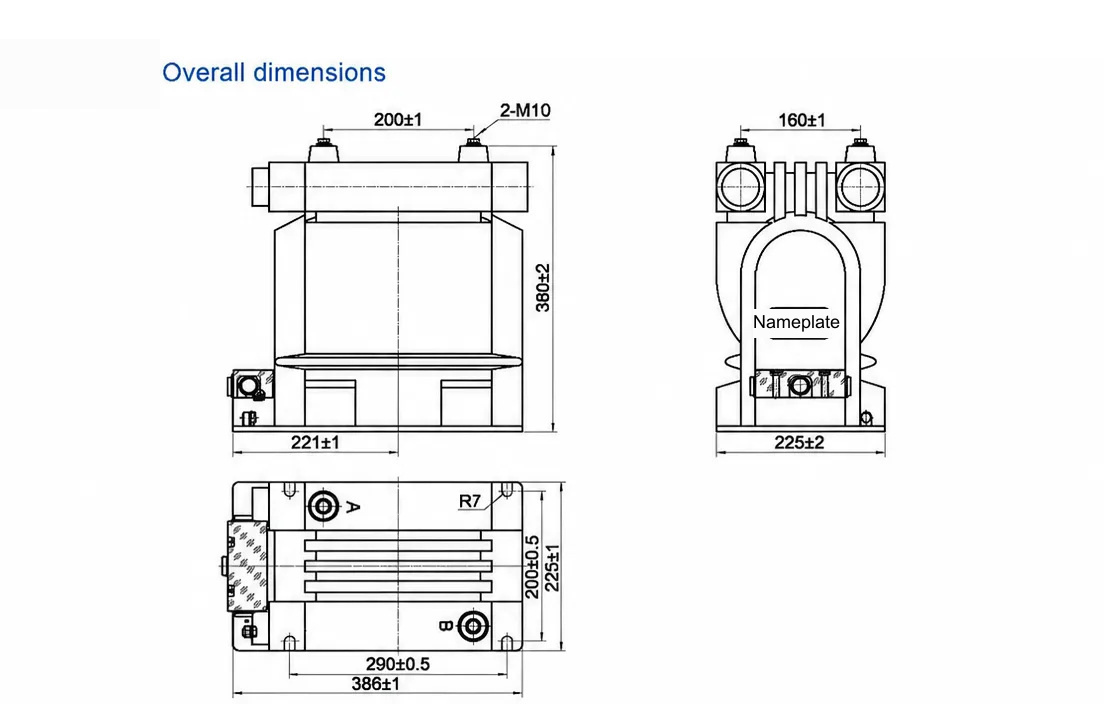

Dessin d'encombrement et de dimensions du JDZ6-20-15R — cliquez sur l'image pour zoomer / afficher l'original.

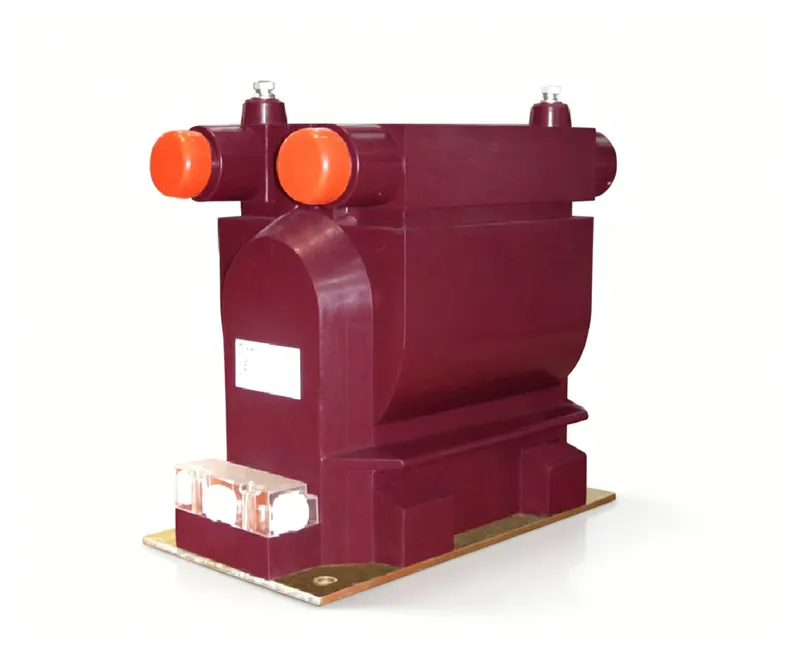

Le JDZ6-20-15R est un transformateur de tension monophasé moulé en résine époxy pour intérieur, destiné aux réseaux 20 kV, abaissant la tension primaire à 0,1 kV pour le comptage et la protection par relais conformément à la IEC 61869 et à la GB/T 20840. Son moulage sec en résine époxy isole l'enroulement et confère à l'appareil un encombrement compact qui contribue à économiser l'espace des panneaux d'appareillage dans les locaux de distribution intérieurs.
Les classes de précision 0,2, 0,5 et 1,0 sont disponibles avec des charges nominales respectives de 40 VA, 100 VA et 200 VA, à 50 Hz ou 60 Hz, avec des niveaux d'isolation de 24/65/125 kV ou 18/55/105 kV. Le corps moulé de 65 kg convient à une installation fixe dans des compartiments métalliques blindés où la mesure de la tension des jeux de barres et les entrées de protection sont nécessaires. Le circuit secondaire ne doit jamais être court-circuité sous tension, et le secondaire doit être mis à la terre en un seul point ; vérifier la polarité et le rapport avant la mise sous tension.
Cet appareil est limité à un service intérieur dans sa classe de tension nominale et ne doit pas être utilisé au-delà de ce niveau. Des rapports, classes de précision et dossiers documentaires personnalisés sont disponibles, avec un accompagnement pour les échantillons et les essais de type ; consulter la plaque signalétique et la fiche technique officielle pour les valeurs sur demande et les conditions de livraison.
