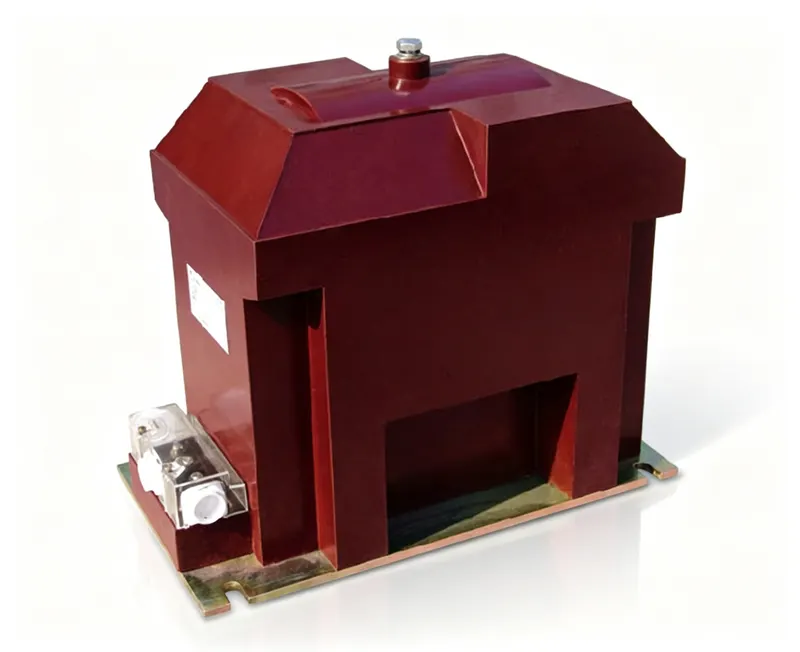

Transformateur de tension monophasé intérieur à résine époxy coulée, conforme aux normes GB/T20840.1, GB/T20840.3 et IEC61869-1, IEC61869-3.
Transformateur de tension monophasé intérieur pour systèmes 10kV, adapté au comptage et à la protection dans les applications RMU.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Voltage Transformer (VT) / Potential Transformer (PT) | [On Request] |
| Code modèle | JDZF10-10-6R | Marquage de la plaque constructeur |
| Tension primaire | 10kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | 0.1kV | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2, 0.5 | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 15VA / 20VA | Essai de charge à la puissance VA nominale |
| Type d'isolement | Dry Epoxy Resin | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 12/42/75kV,7.2/32/60kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | [On Request] | Certifié selon les normes listées |
| Fréquence | 50Hz or 60Hz | Selon IEC 61869-1 |
| Environnement | [On Request] | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour les transformateurs de tension (TP) : connecter le primaire à la ligne et au neutre ; les bornes secondaires sont 1a et 1n. Assurer la mise à la terre du secondaire en un point. Ne jamais court-circuiter le secondaire d'un TP sous tension - surintensité dangereuse. Niveau d'isolement : système 12kV ; tenue à fréquence industrielle 42kV ; tenue aux chocs de foudre 75kV crête. Également système 7,2kV ; tenue à fréquence industrielle 32kV ; tenue aux chocs de foudre 60kV crête. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce TP ?
R : Il est conçu pour un système 12kV avec tenue à fréquence industrielle de 42kV et tenue aux chocs de 75kV, ainsi que pour un système 7,2kV avec tenue à fréquence industrielle de 32kV et tenue aux chocs de 60kV.
Q : Ce TP peut-il être utilisé à l'extérieur ?
R : Non, il est conçu pour un usage intérieur uniquement en raison de sa résine époxy coulée et de sa construction intérieure.
Q : Quelles sont les bornes secondaires ?
R : Les bornes secondaires sont 1a et 1n, et le secondaire doit être mis à la terre en un point.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | 0.2 | 0.5 | 1.0 | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|---|---|
| JDZ10-10R JDZ10-6R | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 30 | 50 | 100 | 600 | 34 |
| JDZ10F-10R JDZ10F-6R | 10/0.1/0.1 6/0.1/0.1 | 0.2/0.5 | 15 | 20 | / | 2×300 | 34 |
| JDZU10-10R JDZU10-6R | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 | 20 | 40 | 60 | Sortie maximale de l'alimentation 600 | 34 |

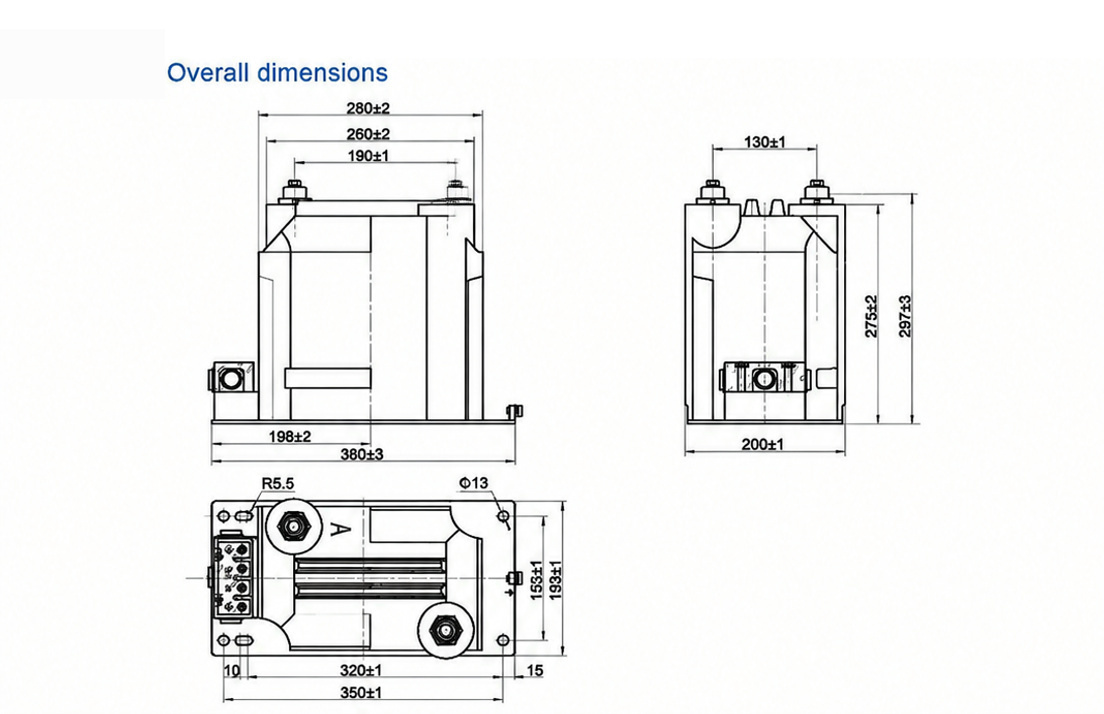

Dessin d'encombrement et de dimensions du JDZF10-10-6R — cliquez sur l'image pour zoomer / afficher l'original.
