Transformateur de tension monophasé intérieur à résine époxy coulée, conforme aux normes GB/T20840.1, GB/T20840.3 et IEC61869-1, IEC61869-3.
Transformateur de tension monophasé intérieur pour systèmes 10kV, coulé en résine époxy, adapté au comptage et à la protection dans les applications RMU.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Transformateur de tension (TT) | [On Request] |
| Code modèle | JDZF16-10-6W | Marquage de la plaque constructeur |
| Tension primaire | 10kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | 0.1kV | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2, 0.5 | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 25VA / 40VA | Essai de charge à la puissance VA nominale |
| Type d'isolement | Résine époxy coulée (sec) | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 12/42/75kV,7.2/32/60kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | [On Request] | Certifié selon les normes listées |
| Fréquence | 50Hz or 60Hz | Selon IEC 61869-1 |
| Environnement | [On Request] | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour les transformateurs de tension (TP) : Connecter le primaire à la ligne et au neutre. Les bornes secondaires sont 1a/1n. Ne jamais court-circuiter le secondaire d'un TP sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point. Suivre les conventions de bornes IEC 61869-3. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce TP ?
R : Le niveau d'isolement est 12/42/75kV, soit 12kV système, tenue à fréquence industrielle 42kV, tenue aux chocs de foudre 75kV crête. Également 7.2/32/60kV pour tension inférieure.
Q : Quelles sont les charges disponibles ?
R : La charge nominale est de 25VA ou 40VA, selon l'application.
Q : Ce TP est-il adapté à une utilisation extérieure ?
R : Non, il est conçu pour une utilisation intérieure uniquement.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | 0.2 | 0.5 | 1 | 3P | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZX16-10W JDZX16-6W | 10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3 | 0.2/3P 0.5/3P | 30 | 100 | 180 | 100 | 800 | 38 |
| JDZX16-10W JDZX16-6W | 10/√3/0.1/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3/0.1/√3 | 0.2/0.2/3P 0.2/0.5/3P | 20 | 20 | / | 100 | 2×400 | 38 |
| JDZX16-10W JDZX16-6W | 10/0.1 6/0.1 | 0.2 0.5 | 40 | 100 | 200 | / | 800 | 38 |
| JDZF16-10W JDZF16-6 | 10/0.1/0.1 6/0.1/0.1 | 0.2/0.5 0.2/0.5 | 25 | 40 | / | / | 2×400 | 38 |
| JDZU16-10W | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 | 30 | 60 | 100 | / | Sortie maximale de l'alimentation 600 | 38 |
| JDZX16-10W2G JDZX16-6W2G | 10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3 | 0.2/3P 0.5/3P | 80 | 150 | 250 | 100 | 1200 | 65 |
| JDZX16-10W2G JDZX16-6W2G | 10/√3/0.1/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3/0.1/√3 | 0.2/0.2/3P 0.2/0.5/3P | 40 | 50 | / | 100 | 2×600 | 65 |
| JDZ16-10W2 JDZ16-6W2 | 10/0.1 6/0.1 | 0.2 0.5 | 80 | 150 | 250 | / | 1500 | 65 |
| JDZF16-10W2 JDZF16-6W2 | 10/0.1/0.1 6/0.1/0.1 | 0.2/0.5 | 40 | 50 | / | / | 2×800 | 65 |
| JDZU16-10W2 JDZU16-6W2 | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 | 50 | 100 | 200 | / | Sortie maximale de l'alimentation 1500 | 65 |

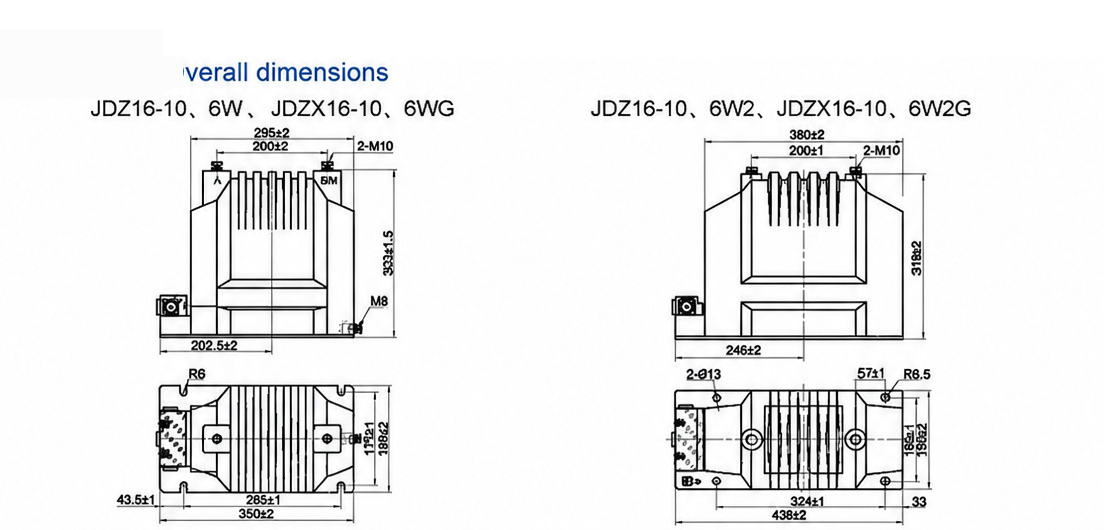

Dessin d'encombrement et de dimensions du JDZF16-10-6W — cliquez sur l'image pour zoomer / afficher l'original.

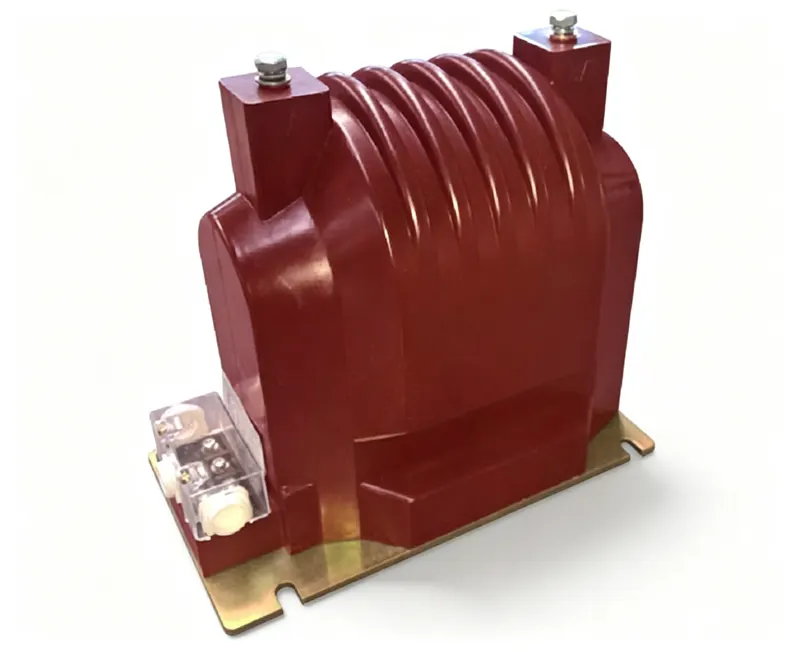

Le JDZF16-10-6W est un transformateur de tension monophasé pour intérieur, moulé en résine époxy, destiné aux réseaux 10 kV avec un secondaire 0,1 kV, abaissant la haute tension aux niveaux requis pour le comptage et la mesure. Sa conception et ses essais suivent les référentiels IEC 61869, GB/T 20840 et IEEE C57.13, les éditions exactes des normes et les certificats d'essai étant disponibles sur demande.
Le moulage en résine époxy assure l'isolation et le support de l'enroulement dans un corps compact de 38 kg, ce qui simplifie l'implantation sur tableau et permet d'économiser de l'espace en salle d'appareillage. Les classes de précision 0,2 et 0,5 sont proposées avec des charges nominales de 25 VA et 40 VA à 50 Hz ou 60 Hz. Les niveaux d'isolation sont de 12/42/75 kV et 7,2/32/60 kV, couvrant les exigences de tenue à fréquence industrielle et de choc de foudre pour cette classe de tension.
Cet appareil convient au comptage sur circuit unique dans les tableaux de distribution intérieurs et les postes de collecte des énergies renouvelables. Mettez le secondaire à la terre en un seul point, suivez le schéma de bornes de la plaque signalétique et ne court-circuitez jamais le secondaire sous tension. Vérifiez la charge raccordée en VA avant la mise en service. Il n'est pas destiné à un usage extérieur ni à une tension supérieure à sa classe nominale. D'autres rapports, classes de précision et configurations d'enroulement sont disponibles sur demande.
