Transformateur de tension monophasé intérieur à résine époxy coulée, conforme aux normes GB/T20840.1, GB/T20840.3 et IEC61869-1, IEC61869-3.
Transformateur de tension monophasé intérieur pour systèmes 10kV, adapté au comptage et à la protection dans les applications RMU.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Voltage Transformer (VT) / Potential Transformer (PT) | [On Request] |
| Code modèle | JDZJ-10-6BG | Marquage de la plaque constructeur |
| Tension primaire | 10kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | 0.1kV | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2, 0.5, 1.0, 3P(6P) | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 20VA / 50VA / 100VA / 100VA / 600VA | Essai de charge à la puissance VA nominale |
| Type d'isolement | Dry Epoxy Resin | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 12/42/75kV,7.2/32/60kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | [On Request] | Certifié selon les normes listées |
| Fréquence | 50Hz or 60Hz | Selon IEC 61869-1 |
| Environnement | [On Request] | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour le TP : Connecter le primaire à la ligne et au neutre. Les bornes secondaires sont 1a/1n. Ne jamais court-circuiter le secondaire d'un TP sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point. Niveau d'isolement : système 12kV ; tenue à fréquence industrielle 42kV ; tenue aux chocs de foudre 75kV crête. Également prévu pour système 7,2kV ; tenue à fréquence industrielle 32kV ; tenue aux chocs de foudre 60kV crête. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce TP ?
R : Il est prévu pour un système 12kV avec tenue à fréquence industrielle 42kV et tenue aux chocs de foudre 75kV crête, et également pour un système 7,2kV avec 32kV et 60kV crête.
Q : Ce TP peut-il être utilisé à l'extérieur ?
R : Non, il est conçu pour un usage intérieur uniquement, typiquement dans des applications RMU.
Q : Quelles sont les charges disponibles ?
R : Les charges nominales sont 20VA, 50VA, 100VA, 100VA et 600VA.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | 0.2 | 0.5 | 1.0 | 3P/6P | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZ-10(B) JDZ-6(B) | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 30 | 60 | 120 | / | 600 | 35 |
| JDZ-10(B) JDZ-6(B) | 10/0.1/0.1 6/0.1/0.1 | 0.2/0.2 0.2/0.5 | 15 | 20 | 40 | / | 2X300 | 35 |
| JDZ-10(B) JDZ-6(B) | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 1.0 | 20 | 40 | 80 | / | Sortie d'alimentation max. 600VA | 35 |
| JDZJ-10(B)G JDZJ-6(B)G | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P) | 20 | 50 | 100 | 100 | 600 | 38 |
| JDZJ-10(B)G JDZJ-6(B)G | 10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.2/3P(6P) 0.2/0.5/3P(6P) | 10 | 15 | / | 100 | 2×300 | 38 |

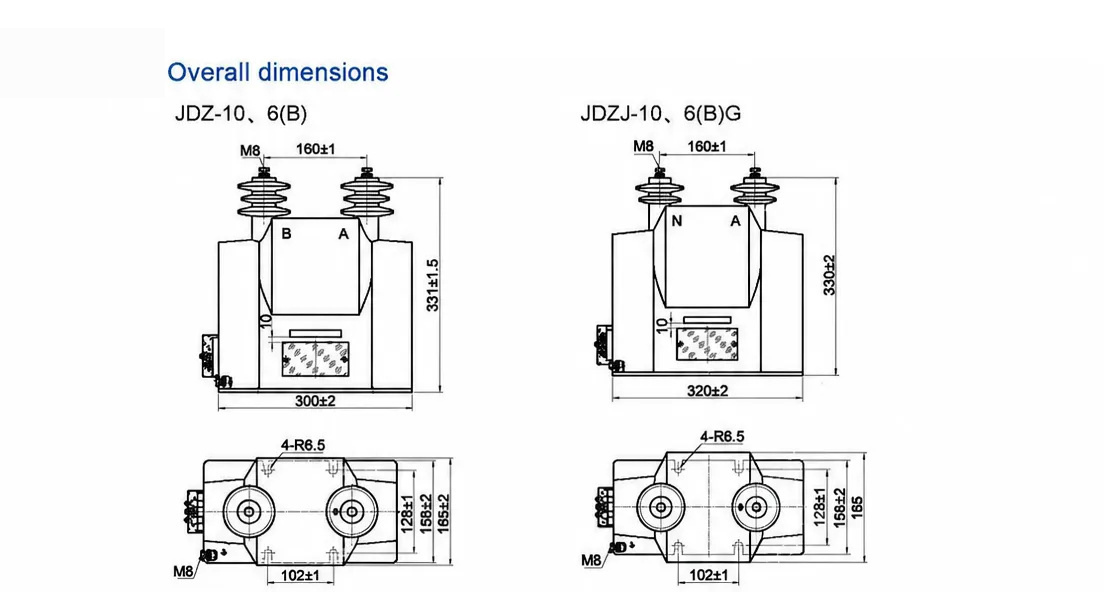

Dessin d'encombrement et de dimensions du JDZJ-10-6BG — cliquez sur l'image pour zoomer / afficher l'original.
