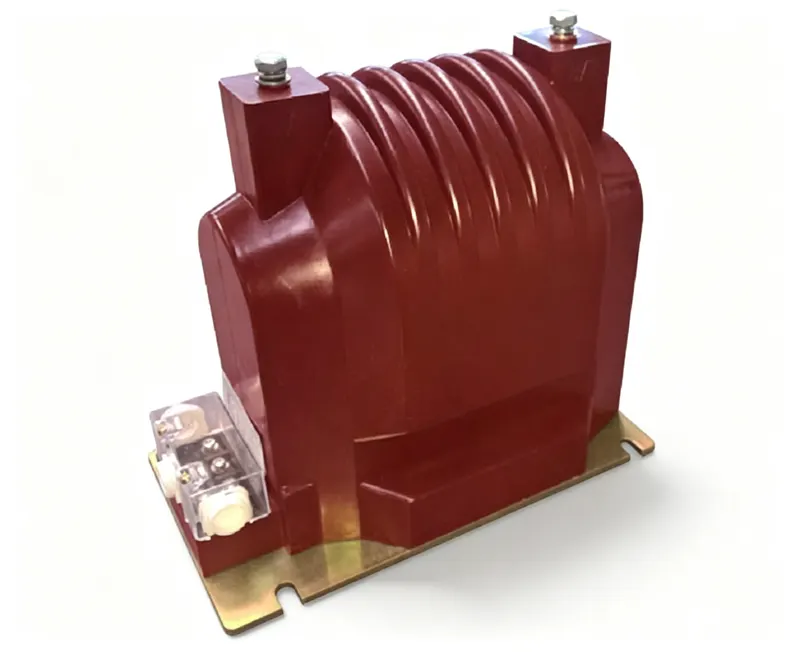

Transformateur de tension monophasé intérieur à résine époxy coulée, conforme aux normes GB/T20840.1, GB/T20840.3 et IEC61869-1, IEC61869-3.
Le JDZU16-10-6W2 est un transformateur de tension monophasé intérieur à résine époxy pour systèmes 10kV, adapté au comptage et à la protection dans les applications RMU.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Transformateur de tension (TT) | [On Request] |
| Code modèle | JDZU16-10-6W2 | Marquage de la plaque constructeur |
| Tension primaire | 10kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | 0.1kV | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2,0.5 | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 50VA / 100VA / 200VA | Essai de charge à la puissance VA nominale |
| Type d'isolement | Résine époxy coulée (sec) | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 12/42/75kV,7.2/32/60kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | [On Request] | Certifié selon les normes listées |
| Fréquence | 50Hz or 60Hz | Selon IEC 61869-1 |
| Environnement | [On Request] | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour TT : Connecter le primaire à la ligne et au neutre. Les bornes secondaires sont 1a/1n. Ne jamais court-circuiter le secondaire d'un TT sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point (1n) pour la sécurité. Assurer une polarité correcte pour le comptage. Niveau d'isolement : système 12kV ; tenue à fréquence industrielle 42kV ; tenue aux chocs de foudre 75kV crête. Également système 7,2kV ; tenue à fréquence industrielle 32kV ; tenue aux chocs de foudre 60kV crête. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce transformateur ?
R : Il a deux niveaux : 12/42/75kV et 7,2/32/60kV, ce qui signifie pour un système 12kV, la tenue à fréquence industrielle est de 42kV et la tenue aux chocs est de 75kV crête ; pour un système 7,2kV, respectivement 32kV et 60kV.
Q : Peut-il être utilisé à l'extérieur ?
R : Non, il est conçu pour une utilisation intérieure uniquement en raison de sa résine époxy coulée et de sa construction intérieure.
Q : Quelles sont les classes de précision disponibles ?
R : Il offre les classes de précision 0,2 et 0,5, adaptées au comptage et à la protection.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | Classe de précision et puissance de sortie assignée (VA) COSΦ=0.8 (0.2/0.5/1/3P) | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|
| JDZX16-10W JDZX16-6W | 10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3 | 0.2/3P 0.5/3P | 30 / 100 / 180 / 100 | 800 | 38 |
| JDZX16-10W JDZX16-6W | 10/√3/0.1/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3/0.1/√3 | 0.2/0.2/3P 0.2/0.5/3P | 20 / 20 / / 100 | 2×400 | 38 |
| JDZX16-10W JDZX16-6W | 10/0.1 60/0.1 | 0.2 0.5 | 40 / 100 / 200 / / | 800 | 38 |
| JDZF16-10W JDZF16-6 | 10/0.1/0.1 60/0.1/0.1 | 0.2/0.5 0.2/0.5 | 25 / 40 / / / | 2×400 | 38 |
| JDZU16-10W | 10/0.1/0.22 60/0.1/0.22 | 0.2 0.5 | 30 / 60 / 100 / / | Sortie maximale de l'alimentation 600 | 38 |
| JDZX16-10W2G JDZX16-6W2G | 10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3 | 0.2/3P 0.5/3P | 80 / 150 / 250 / 100 | 1200 | 65 |
| JDZX16-10W2G JDZX16-6W2G | 10/√3/0.1/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3/0.1/√3 | 0.2/0.2/3P 0.2/0.5/3P | 40 / 50 / / 100 | 2×600 | 65 |
| JDZ16-10W2 JDZ16-6W2 | 10/0.1 60/0.1 | 0.2 0.5 | 80 / 150 / 250 / / | 1500 | 65 |
| JDZF16-10W2 JDZF16-6W2 | 10/0.1/0.1 60/0.1/0.1 | 0.2/0.5 | 40 / 50 / / / | 2×800 | 65 |
| JDZU16-10W2 JDZU16-6W2 | 10/0.1/0.22 60/0.1/0.22 | 0.2 0.5 | 50 / 100 / 200 / / | Sortie maximale de l'alimentation 1500 | 65 |

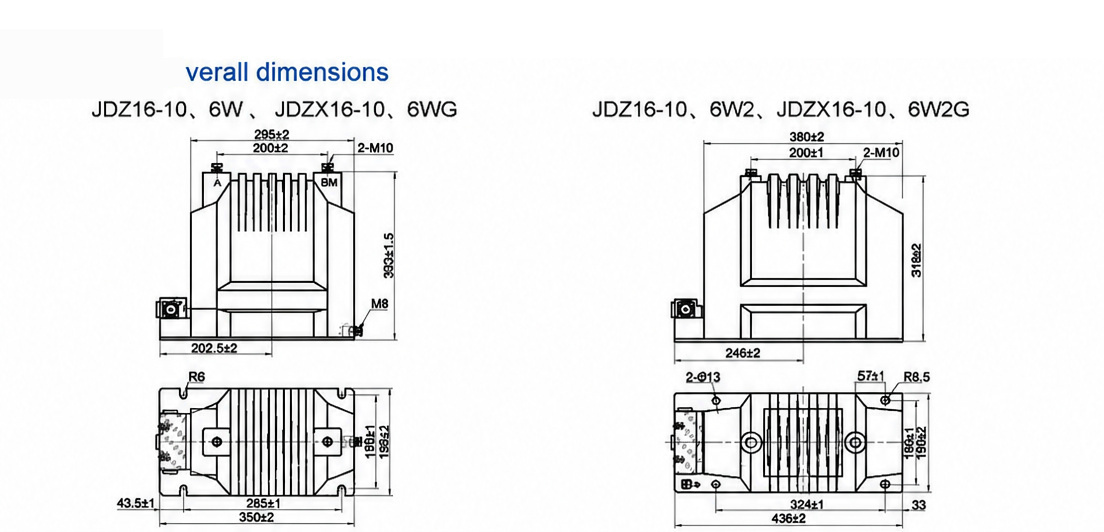

Dessin d'encombrement et de dimensions du JDZU16-10-6W2 — cliquez sur l'image pour zoomer / afficher l'original.
Ce transformateur de tension monophasé pour intérieur, moulé en résine époxy, est destiné aux réseaux 10kV et abaisse la tension primaire à 0,1kV pour alimenter les circuits de mesure et de protection. Ses classes de précision 0,2 et 0,5 le rendent adapté partout où la facturation et le règlement énergétique dépendent d'une mesure reproductible au point de fourniture.
L'isolation est réalisée par moulage en résine époxy sec, et chaque unité est contrôlée lors des essais individuels avant expédition, la vérification du rapport et de la polarité faisant partie des contrôles en usine. Les classes de précision 0,2 et 0,5 sont proposées avec des charges nominales de 50VA, 100VA et 200VA, et le niveau d'isolation est indiqué comme 12/42/75kV et 7,2/32/60kV à 50Hz ou 60Hz. La conception suit la série GB/T 20840, et les certificats d'essai et rapports d'essais individuels sont disponibles sur demande.
Le déploiement concerne les appareillages intérieurs dans les industries de transformation lourdes telles que la métallurgie, les mines, le ciment et la chimie. Câblez le secondaire aux bornes de mesure indiquées, mettez le secondaire à la terre en un seul point et ne court-circuitez jamais le secondaire sous tension. Cet appareil pour intérieur ne doit pas être installé en extérieur. D'autres rapports et classes de précision, un emballage pour export et un support après-vente sont proposés sur devis ; poids : 65kg.
