Transformateur de tension monophasé extérieur à isolation en caoutchouc silicone pour réseaux 10kV/6kV. Conception à isolation composite offrant une excellente résistance aux intempéries. Niveau d'isolement nominal 12/42/75kV et 7.2/32/60kV. Conforme aux normes IEC 61869 et GB/T 20840. Combinaisons multiples de classes de précision : 0,2, 0,5, 1,0. Puissance de sortie nominale jusqu'à 80VA, puissance limite thermique secondaire 500VA. Sans fusible primaire, résistant aux UV, anti-pollution, adapté à une installation extérieure sur poteau.
Transformateur de tension monophasé extérieur pour réseaux 10kV/6kV à isolation en caoutchouc silicone, adapté au comptage et à la protection dans les installations extérieures sur poteau.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Transformateur de tension (TT) | IEC 61869-1,3, GB/T 20840.1,3 |
| Code modèle | JDZW-10-6AGY | Marquage de la plaque constructeur |
| Tension primaire | 10kV/6kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | [On Request] | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2, 0.5, 1.0 | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 20-80VA | Essai de charge à la puissance VA nominale |
| Type d'isolement | Caoutchouc de silicone | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 12/42/75kV, 7.2/32/60kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | IEC 61869-1,3, GB/T 20840.1,3 | Certifié selon les normes listées |
| Fréquence | 50/60Hz | Selon IEC 61869-1 |
| Environnement | Outdoor single-phase silicone rubber composite insulation | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour le TP : Connecter le primaire à la ligne et au neutre selon IEC 61869-3. Les bornes secondaires sont 1a/1n. Mettre à la terre l'enroulement secondaire en un point (1n) pour la sécurité. Ne jamais court-circuiter le secondaire d'un TP sous tension - surintensité dangereuse. S'assurer que la charge secondaire ne dépasse pas la charge nominale (20-80VA) pour maintenir la précision. Pour les modèles à double rapport, sélectionner la prise selon la plaque signalétique. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : IEC 61869-1,3, GB/T 20840.1,3
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce TP ?
R : Pour réseau 10kV : tension la plus élevée 12kV, tenue à fréquence industrielle 42kV, onde de choc de foudre 75kV. Pour réseau 6kV : tension la plus élevée 7,2kV, tenue à fréquence industrielle 32kV, onde de choc de foudre 60kV.
Q : Ce TP peut-il être utilisé à l'intérieur ?
R : Non, il est conçu pour un usage extérieur avec une isolation en caoutchouc silicone et des propriétés de résistance aux intempéries. Pour les applications intérieures, envisager un type intérieur en résine époxy.
Q : Ce TP inclut-il un fusible primaire ?
R : Non, il est fourni sans fusible primaire. Une protection par fusible externe doit être prévue dans l'installation.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | Classe de précision et puissance de sortie assignée (VA) 0.2 | Classe de précision et puissance de sortie assignée (VA) 0.5 | Classe de précision et puissance de sortie assignée (VA) 1.0 | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|---|---|
| JDZW-10A(R)GY JDZW-6A(R)GY | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 20 | 40 | 80 | 500 | 25 |
| JDZW-10A(R)GY JDZW-6A(R)GY | 10/0.1/0.22 6/0.1/0.22 | 0.2/3(P) 0.5/3(P) 1.0/3(P) | 15/300 | 30/300 | 60/300 | Sortie d'alimentation 3 niveaux 300VA | 25 |

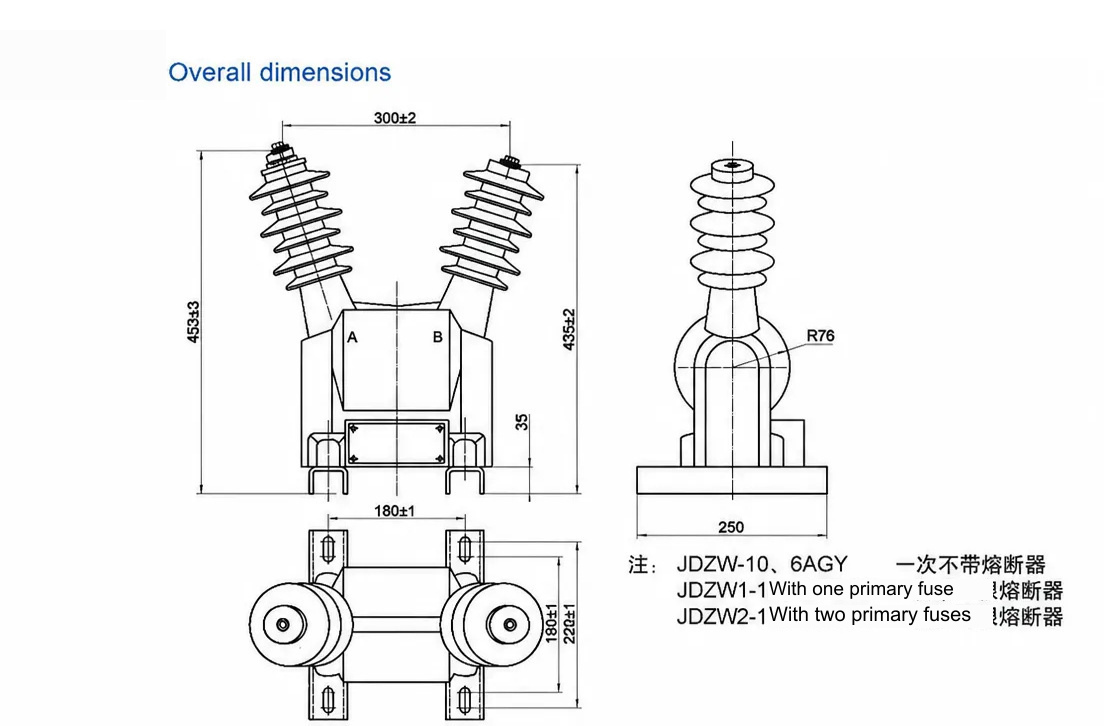

Dessin d'encombrement et de dimensions du JDZW-10-6AGY — cliquez sur l'image pour zoomer / afficher l'original.
Le JDZW-10 6AGY est un transformateur de tension monophasé pour extérieur destiné aux réseaux de distribution de 10 kV et 6 kV, qui convertit la tension primaire en un niveau secondaire de mesure pour la protection et le mesurage. Son isolation composite en caoutchouc silicone convient au service extérieur là où des conceptions à huile ou au SF6 ajouteraient des contraintes de maintenance et de fuite, et les niveaux d'isolation 12/42/75 kV et 7.2/32/60 kV couvrent les deux classes de tension.
Les classes de précision 0,2, 0,5 et 1,0 sont disponibles avec des charges nominales de 20 à 80 VA à 50/60 Hz, de sorte que la charge secondaire doit être adaptée à la classe retenue. L'appareil est construit selon IEC 61869-1,3 et GB/T 20840.1,3, et les rapports d'essais de type et individuels peuvent être fournis sur demande. Le déploiement typique se fait sur les lignes de distribution extérieures, en montage sur poteau ou en poste de transformation en cabine.
Lors de la mise en service, vérifier la résistance d'isolation, la polarité et le rapport avant la mise sous tension, et mettre à la terre le secondaire en un seul point conformément au schéma de bornes de la plaque signalétique. Ne jamais court-circuiter le secondaire sous tension ; cela peut endommager les enroulements et créer un danger pour la sécurité. Des variantes de rapport et de classe de précision, des dossiers documentaires et un accompagnement par échantillons sont disponibles sur demande.
