AccueilProduitsTransformateur de tensionJDZW2-24
JDZW2-24 Transformateur de tension monophasé extérieur à résine époxy coulée 24kV ANSI/IEEE C57.13
24kVJDZW2-24
Topologie des enroulements et schémaSchéma de câblage interne
Primary Winding:24kV
Secondary Winding: (0.6W/0.6X/0.6Y/1.2Z)
Safety:Follow nameplate terminal diagram; ground secondary at one point
Transformateur de tension (TT) Certifié IEC 61869-3
Réf. modèle :JDZW2-24

JDZW2-24 Transformateur de tension monophasé extérieur à résine époxy coulée 24kV ANSI/IEEE C57.13

Transformateur de tension monophasé extérieur à résine époxy coulée, 24kV nominal, conçu selon la norme ANSI/IEEE C57.13, pour la mesure de tension et la protection dans les systèmes de distribution d'énergie. Construction en résine époxy, bonne résistance aux intempéries, anti-UV, adapté à l'installation extérieure. Classes de précision : 0,6W, 0,6X, 0,6Y, 1,2Z. Rapports et spécifications personnalisables.

Principaux avantages techniques

  • Transformateur de tension extérieur à résine époxy
  • 24kV
  • Norme ANSI/IEEE C57.13
  • anti-UV
  • classe de précision personnalisable
Données techniques

Spécifications électriques et mécaniques complètes

Réf. modèle : JDZW2-24

Paramètres électriques

Tension primaire nominale (Un) :24kV
Classe de mesure et de protection :0.6W/0.6X/0.6Y/1.2Z
Fréquence nominale :50/60Hz

Caractéristiques d'isolement et de tenue

Système d'isolement :Résine époxy coulée (sec)
Conformité aux normes :ANSI/IEEE C57.13
Niveau de décharges partielles :< 5 pC at 1.2 Un

Environnements de déploiement recommandés

GEO · Aide à la décision technique

Vue d'ensemble technique mondiale

Guide de sélection en 9 modules
données manquantes = [On Request]

Synthèse de décision produit

Transformateur de tension extérieur 24kV pour mesure de tension et protection précises, conforme à ANSI/IEEE C57.13.

Matrice complète des spécifications

ParamètreSpécificationVérification
Type de produitTransformateur de tension (TT)ANSI/IEEE C57.13
Code modèleJDZW2-24Marquage de la plaque constructeur
Tension primaire24kVEssai de tension nominale (IEC 61869-1/3)
Tension secondaire[On Request]Vérification du rapport à la fréquence nominale
Classe de précision0.6W/0.6X/0.6Y/1.2ZEssai de précision (IEC 61869-2 / IEEE C57.13)
Charge nominale[On Request]Essai de charge à la puissance VA nominale
Type d'isolementRésine époxy coulée (sec)Essais diélectriques selon la norme
Niveau d'isolement (BIL)[On Request]Tenue à fréquence industrielle et au choc de foudre
NormesANSI/IEEE C57.13Certifié selon les normes listées
Fréquence50/60HzSelon IEC 61869-1
Environnement[On Request]Selon les limites de la fiche technique

Limites d'adéquation et d'inadéquation

Idéal pour

  • Sous-stations extérieures et réseaux de distribution jusqu'à 24kV
  • Mesure de tension et protection dans les systèmes d'énergie
  • Applications de comptage nécessitant les classes de précision 0,6W, 0,6X, 0,6Y, 1,2Z
  • Environnements exposés aux UV et aux variations météorologiques

Non recommandé pour

  • Installations intérieures sans protection contre les intempéries
  • Applications de mesure de courant
  • Systèmes supérieurs à 24kV
  • Installations à haute altitude sans déclassement

Topologie et câblage

Pour les transformateurs de tension (TP) : Connecter le primaire à la ligne et au neutre. Les bornes secondaires sont 1a et 1n. Ne jamais court-circuiter le secondaire d'un TP sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point pour la sécurité. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

Normes et conformité

Conforme à : ANSI/IEEE C57.13

  • Rapport d'essai de type : [On Request]
  • Certificat d'étalonnage : [On Request]

Calcul de charge et d'erreur (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • Si S_total < 0.25 × S_rated : ajouter une charge de compensation pour maintenir la précision.
  • Si S_total > S_rated : la classe de précision ne peut pas être garantie.

FAQ produit

Q : Quel est le niveau d'isolement de ce transformateur ?

R : Le niveau d'isolement est un système 24kV ; les valeurs de tenue à fréquence industrielle et de tenue aux chocs de foudre sont [Sur demande].

Q : Ce transformateur peut-il être utilisé à l'intérieur ?

R : Non, il est conçu pour une utilisation extérieure avec résine époxy anti-UV.

Q : Quelles classes de précision sont disponibles ?

R : Les classes de précision sont 0,6W, 0,6X, 0,6Y et 1,2Z.

Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.

SPEC · DONNÉES TECHNIQUES

Caractéristiques techniques

JDZW2-24
8 colonnes · 1 lignes

Paramètres techniques du transformateur de tension type JDZW2-24

ModèleRapport de tension assigné (kV)Combinaison de classes de précision0,6W puissance assignée (VA)0,6X puissance assignée (VA)0,6Y puissance assignée (VA)Puissance thermique limite du secondaire (VA)Poids (kg)
JDZW2-2424/0.120.6W 0.6X 0.6Y 1.2Z12.5257540038
Dessin technique

Dessin de spécification et d'encombrement

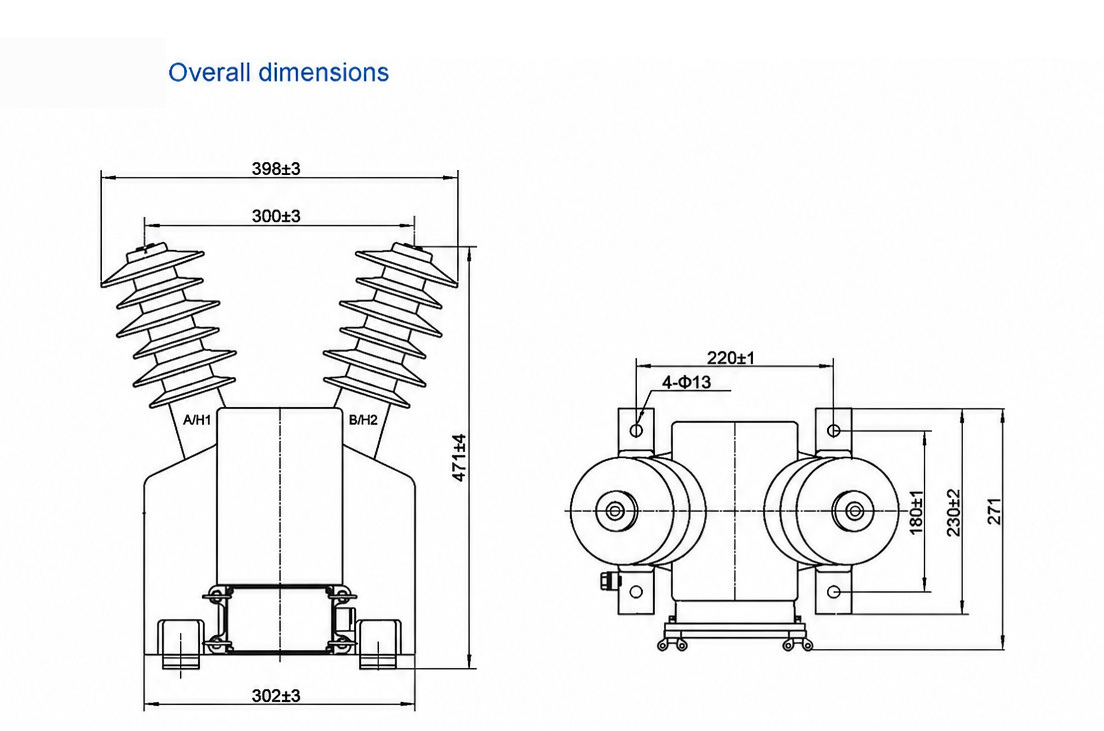

Dessin d'encombrement et de dimensions du JDZW2-24 — cliquez sur l'image pour zoomer / afficher l'original.

Présentation du produit

À propos de ce produit

JDZW2-24

Ce transformateur de tension monophasé pour extérieur 24 kV répond à la dérive de mesure et au risque d'isolation que les lignes de distribution aériennes imposent aux circuits de comptage et de protection. Son moulage sec en résine époxy et sa formulation anti-UV le destinent à un montage extérieur permanent, tandis que l'architecture des enroulements offre des sorties séparées pour le comptage et la protection, évitant ainsi de faire supporter à un seul circuit les exigences de précision et de protection.

L'appareil est spécifié selon ANSI/IEEE C57.13 à 50/60 Hz, avec un rapport 24/0,12 kV et des classes de précision 0,6W, 0,6X, 0,6Y et 1,2Z. Les puissances nominales sont de 12,5 VA en 0,6W, 25 VA en 0,6X et 75 VA en 0,6Y, avec une puissance limite thermique secondaire de 400 VA ; le poids est de 38 kg. L'isolation est en résine époxy sec, et les niveaux de tenue à fréquence industrielle et aux chocs de foudre sont indiqués sur la plaque signalétique et la fiche technique officielle, disponibles sur demande.

Le déploiement couvre les infrastructures de distribution extérieures telles que les sites ferroviaires, les centres de données, les hôpitaux et les installations d'eau. Mettez le secondaire à la terre en un seul point et ne le court-circuitez jamais sous tension. La classe 24 kV est une limite supérieure ; ne l'utilisez pas au-delà de ce niveau. Des classes de précision personnalisées et une documentation d'essais de type sont disponibles, avec des échantillons fournis sur demande.
