Transformateur de tension monophasé intérieur à résine époxy coulée, conforme aux normes GB/T20840.1, GB/T20840.3 et IEC61869-1, IEC61869-3.
Le JDZX10-20-15R est un transformateur de tension monophasé intérieur pour réseaux 20kV, adapté au comptage et à la protection dans les applications RMU.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Transformateur de tension (TT) | [On Request] |
| Code modèle | JDZX10-20-15R | Marquage de la plaque constructeur |
| Tension primaire | 20kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | 0.1kV | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2/6P(3P),0.5/6P(3P),1.0/6P(3P) | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 30VA / 60VA / 100VA / 100VA | Essai de charge à la puissance VA nominale |
| Type d'isolement | Résine époxy coulée (sec) | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 24/65/125kV,18/55/105kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | [On Request] | Certifié selon les normes listées |
| Fréquence | 50Hz or 60Hz | Selon IEC 61869-1 |
| Environnement | [On Request] | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour les transformateurs de tension (TP) : Connecter le primaire à la phase et au neutre. Les bornes secondaires sont 1a/1n. Ne jamais court-circuiter le secondaire d'un TP sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point. Respecter la polarité correcte pour le comptage. Niveau d'isolement : réseau 24kV ; tenue à fréquence industrielle 65kV ; tenue aux chocs de foudre 125kV crête. Également réseau 18kV ; tenue à fréquence industrielle 55kV ; tenue aux chocs de foudre 105kV crête. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce transformateur de tension ?
R : Il présente deux niveaux d'isolement : réseau 24kV avec tenue à fréquence industrielle 65kV et tenue aux chocs de foudre 125kV ; et réseau 18kV avec tenue à fréquence industrielle 55kV et tenue aux chocs de foudre 105kV.
Q : Ce transformateur peut-il être utilisé en extérieur ?
R : Non, il est conçu pour un usage intérieur uniquement, généralement dans les Ring Main Units.
Q : Quelles sont les classes de précision disponibles ?
R : Il offre les classes 0,2/6P(3P), 0,5/6P(3P) et 1,0/6P(3P) pour le comptage et la protection.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | Classe de précision et puissance de sortie assignée (VA) 0.2 | Classe de précision et puissance de sortie assignée (VA) 0.5 | Classe de précision et puissance de sortie assignée (VA) 1.0 | Classe de précision et puissance de sortie assignée (VA) 3P/6P | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZX10-20R | 20/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 30 | 60 | 100 | 100 | 400 | 41 |
| JDZX10-15R | 15/√3/0.1/√3/0.1/3 | 0.5/6P(3P) | 30 | 60 | 100 | 100 | 400 | 41 |
| JDZXF10-20R | 20/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | 15 | 20 | / | 100 | 2×200 | 41 |
| JDZXF10-15R | 15/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | 15 | 20 | / | 100 | 2×200 | 41 |

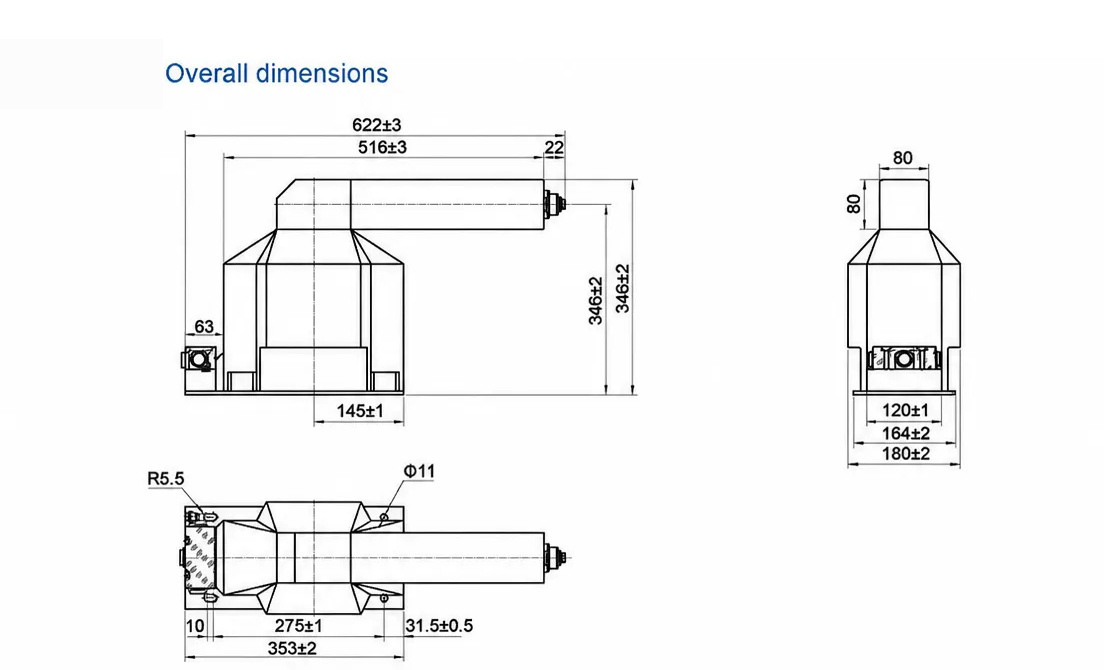

Dessin d'encombrement et de dimensions du JDZX10-20-15R — cliquez sur l'image pour zoomer / afficher l'original.
Le JDZX10-20-15R est un transformateur de tension monophasé intérieur de 20 kV qui répond à la dérive de mesure et au risque de ferro-résonance observés lorsque des circuits faiblement chargés sont mesurés avec des conceptions magnétiques moins stables. Son moulage sec en résine époxy isole l'enroulement primaire et le noyau, et le secondaire fournit des enroulements de mesure et de protection séparés afin que la précision et la signalisation de protection ne partagent pas une même charge.
Les combinaisons de classes de précision 0,2/6P(3P), 0,5/6P(3P) et 1,0/6P(3P) sont disponibles avec des puissances nominales de 30VA, 60VA et 100VA, à 50Hz ou 60Hz. Les niveaux d'isolation sont 24/65/125kV et 18/55/105kV. Comparé aux conceptions immergées dans l'huile ou au SF6, le moulage sec élimine la manipulation de liquide et de gaz, ce qui convient aux appareillages intérieurs où l'accès pour la maintenance est restreint.
L'appareil est conforme à la série IEC 61869, avec des preuves d'essai et documentaires disponibles sur demande. Il est destiné aux appareillages moyenne tension, aux postes à anneau et aux cellules à montage central. Avant la mise sous tension, vérifier la charge secondaire en VA par rapport à la puissance nominale et mettre le secondaire à la terre en un seul point ; ne jamais court-circuiter le secondaire sous tension. Il ne doit pas être utilisé au-delà de sa classe 20 kV. Les combinaisons de rapport et de précision, les dossiers documentaires et les conditions de livraison sont établis sur demande. Le poids est de 41kg.
