Transformateur de tension monophasé intérieur à résine époxy coulée, conforme aux normes GB/T20840.1, GB/T20840.3 et IEC61869-1, IEC61869-3.

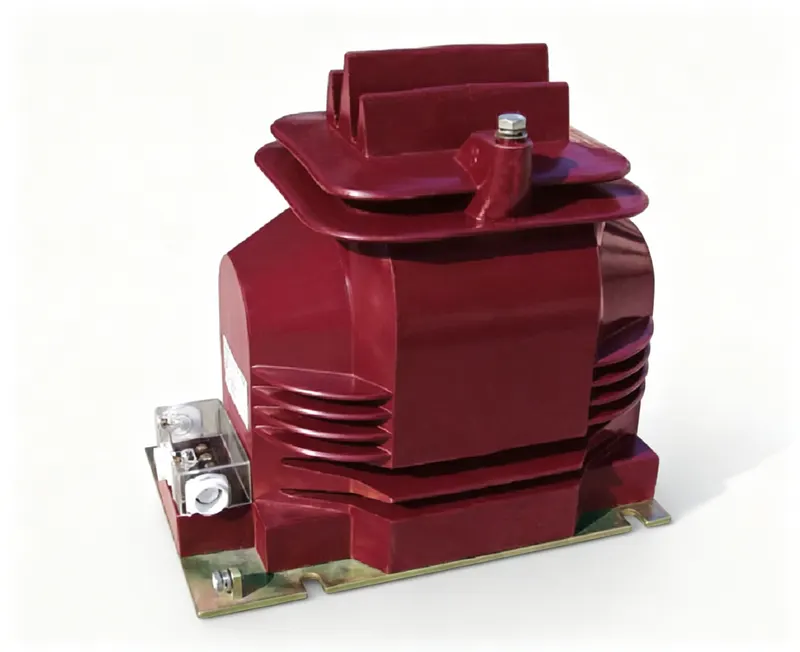

Le JDZX11-20-15 est un transformateur de tension monophasé intérieur à résine époxy pour systèmes 20kV, adapté au comptage et à la protection dans les applications RMU.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Transformateur de tension (TT) | [On Request] |
| Code modèle | JDZX11-20-15 | Marquage de la plaque constructeur |
| Tension primaire | 20kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | 0.1kV | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2/6P(3P),0.5/6P(3P),1.0/6P(3P) | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 40VA / 100VA / 200VA / 100VA | Essai de charge à la puissance VA nominale |
| Type d'isolement | Résine époxy coulée (sec) | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 24/65/125kV,18/55/105kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | [On Request] | Certifié selon les normes listées |
| Fréquence | 50Hz or 60Hz | Selon IEC 61869-1 |
| Environnement | [On Request] | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour les transformateurs de tension (TP) : Connecter le primaire à la ligne et au neutre. Les bornes secondaires sont 1a et 1n. Ne jamais court-circuiter le secondaire d'un TP sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point pour la sécurité. Suivre les conventions de bornes IEC 61869-3. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce TP ?
R : Le niveau d'isolement est 24kV système ; tenue à fréquence industrielle 65kV ; tenue aux chocs de foudre 125kV crête. Également disponible en 18/55/105kV.
Q : Quelles classes de précision sont disponibles ?
R : Les classes de précision incluent 0,2/6P(3P), 0,5/6P(3P) et 1,0/6P(3P) pour le comptage et la protection.
Q : Peut-il être utilisé à l'extérieur ?
R : Non, il est conçu pour un usage intérieur uniquement, typiquement dans les Ring Main Units.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | 0.2 | 0.5 | 1.0 | 3P/6P | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZ11-20 JDZ11-15 | 20/0.1 15/0.1 | 0.2 0.5 1.0 | 50 | 100 | 150 | / | 600 | 50 |
| JDZF11-20 JDZF11-15 | 20/0.1/0.1 15/0.1/0.1 | 0.2/0.5 | 20 | 30 | 60 | / | 2×300 | 50 |
| JDZJ11-20 JDZJ11-15 | 20/0.1/0.22 15/0.1/0.22 | 0.2 0.5 | 30 | 60 | 100 | / | Sortie maximale de l'alimentation 400VA | 50 |
| JDZX11-20 JDZX11-15 | 20/√3/0.1/√3/0.1/√3 15/√3/0.1/√3/0.1/√3 | 0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P) | 40 | 100 | 200 | 100 | 400 | 50 |
| JDZXF11-20 JDZXF11-15 | 20/√3/0.1/√3/0.1/√3/0.1/√3 15/√3/0.1/√3/0.1/√3/0.1/√3 | 0.2/0.5/6P(3P) | 20 | 30 | / | 100 | 2×200 | 50 |

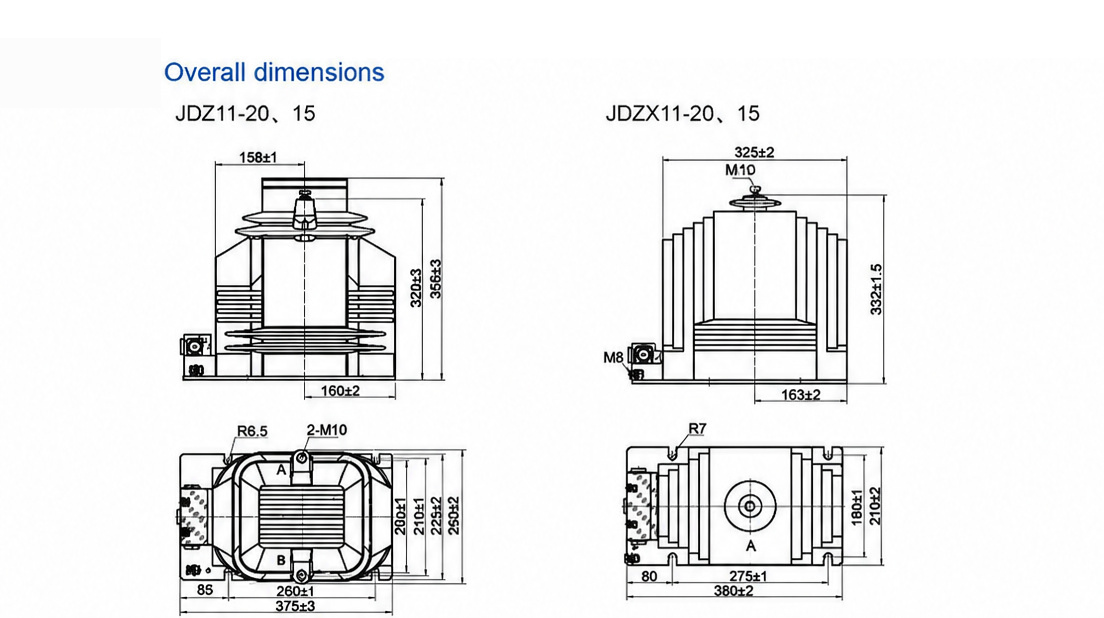

Dessin d'encombrement et de dimensions du JDZX11-20-15 — cliquez sur l'image pour zoomer / afficher l'original.
Ce transformateur de tension monophasé d'intérieur est conçu selon les familles de normes IEC 61869, GB/T 20840 et IEEE C57.13, et abaisse la tension de 20 kV à 0,1 kV pour les fonctions de mesure et de protection au sein des appareillages moyenne tension. Son corps moulé en résine époxy assure l'isolation de l'enroulement primaire, avec des enroulements secondaires de mesure et de protection distincts disponibles en combinaisons de classe de précision 0,2/6P(3P), 0,5/6P(3P) ou 1,0/6P(3P), des options de charge nominale allant de 40 VA à 200 VA, et des niveaux d'isolation de 24/65/125 kV ou 18/55/105 kV à 50 Hz ou 60 Hz.
Choisissez le jeu d'enroulements adapté au tableau : mesure seule, mesure plus protection, ou enroulement de tension résiduelle pour la détection des défauts à la terre. Les fiches techniques, les plans d'encombrement et les rapports d'essais individuels sont disponibles sur demande. Le déploiement typique se fait dans les unités de raccordement en boucle et les cellules métalliques blindées, où l'appareil se monte conformément au schéma de bornes de la plaque signalétique ; mettez le secondaire à la terre en un seul point et ne le court-circuitez jamais sous tension. Une spécification de précision excessive gaspille le budget, aussi adaptez la classe à la tâche de mesure réelle. La charge secondaire et la configuration des enroulements peuvent être personnalisées, le poids est de 50 kg et les conditions de livraison sont communiquées sur demande.
Même famille de produits, caractéristiques différentes — à comparer avant de spécifier.
