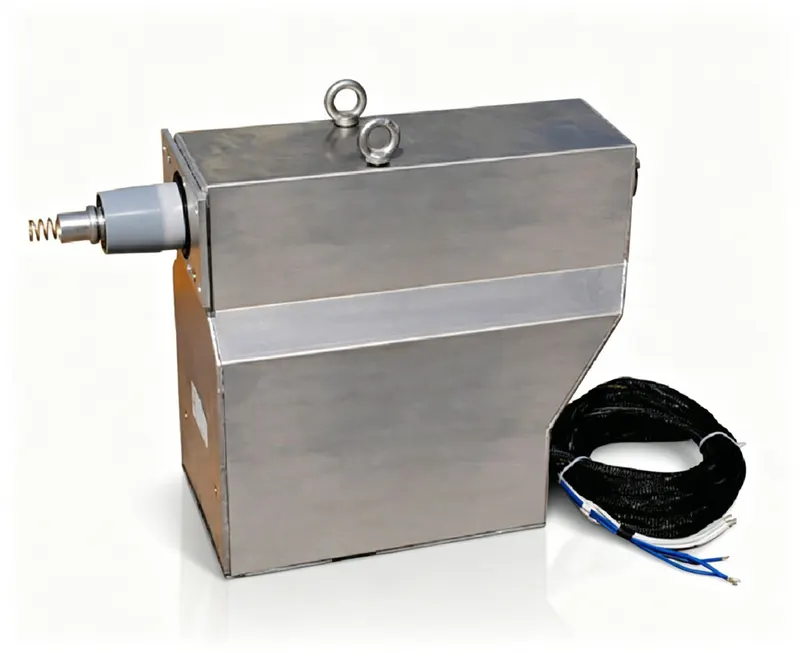

Transformateur de tension à coulée de résine époxy, blindé métallique, intérieur, monophasé, conforme aux normes GB/T20840.1/3 et IEC61869-1/3 ; niveau d'isolement nominal 7,2/32/60 kV, fréquence nominale 50/60 Hz ; poids du produit : 85 kg, structure à enveloppe en aluminium avec fusible intégré.
Le JDZX15-6R2-CQ est un transformateur de tension intérieur monophasé 10 kV avec précision 0,2/0,5, adapté au comptage et à la protection dans les appareillages moyenne tension. Il n'est pas conçu pour des applications extérieures ou haute tension.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Transformateur de tension (TT) | [On Request] |
| Code modèle | JDZX15-6R2-CQ | Marquage de la plaque constructeur |
| Tension primaire | 6kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | [On Request] | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2 / 0.5 | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | [On Request] | Essai de charge à la puissance VA nominale |
| Type d'isolement | Résine époxy coulée (sec) | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 7.2/32/60kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | [On Request] | Certifié selon les normes listées |
| Fréquence | 50/60Hz | Selon IEC 61869-1 |
| Environnement | [On Request] | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour les transformateurs de tension : Connecter le primaire à la ligne et au neutre selon IEC 61869-3. Les bornes secondaires sont 1a/1n. Ne jamais court-circuiter le secondaire d'un TP sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point. S'assurer que le fusible est installé côté primaire comme intégré. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce transformateur ?
R : Le niveau d'isolement est de 12 kV système ; tenue à fréquence industrielle 42 kV ; tenue aux chocs de foudre 75 kV crête.
Q : Ce transformateur peut-il être utilisé à l'extérieur ?
R : Non, il est conçu pour un usage intérieur uniquement, comme indiqué par « Indoor » dans le nom.
Q : Quelles sont les classes de précision disponibles ?
R : Il offre les classes de précision 0,2 et 0,5, adaptées respectivement au comptage et à la protection.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | Classe de précision et puissance de sortie assignée (VA) COSΦ=0.8 0.2 | Classe de précision et puissance de sortie assignée (VA) COSΦ=0.8 0.5 | Classe de précision et puissance de sortie assignée (VA) COSΦ=0.8 1.0 | Classe de précision et sortie assignée (VA) COSΦ=0.8 3P | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZX15-10R2 (CQ) JDZX15-6R2 (CQ) | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P) | 60 | 120 | 180 | 100 | 500 | 85 |
| JDZXF15-10R2 (CQ) JDZXF15-6R2 (CQ) | 10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/3P(6P) | 30 | 40 | 40 | 100 | 500/300 | — |

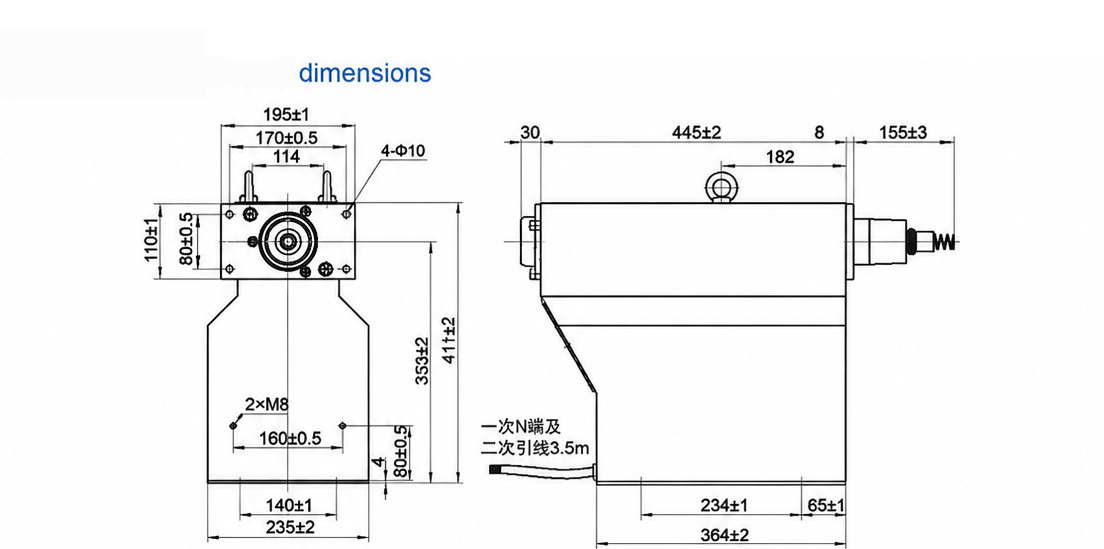

Dessin d'encombrement et de dimensions du JDZX15-6R2-CQ — cliquez sur l'image pour zoomer / afficher l'original.
Ce transformateur de tension monophasé intérieur 6 kV fournit à l'appareillage une tension secondaire définie pour le comptage et la protection, en évitant les problèmes de dérive et de résonance que la détection sur jeu de barres ouvert peut introduire dans les cellules compactes.
Son moulage sec en résine époxy isole le bobinage et forme un corps compact à blindage métallique qui occupe peu de profondeur dans le tableau, ce qui est utile lorsque l'espace des cellules et l'agencement du local d'appareillage sont restreints. Les classes de précision 0,2 et 0,5 sont disponibles à 50/60 Hz, les puissances nominales et les caractéristiques thermiques devant être relevées sur la plaque signalétique ou la fiche technique officielle, sur demande.
La conformité suit la série IEC 61869, avec les preuves des essais individuels et de type disponibles sur demande. Le déploiement intérieur typique concerne la distribution en industrie lourde dans les usines métallurgiques, minières, cimentières et chimiques. Mettre le secondaire à la terre en un seul point et le relier à la barre de terre de l'appareillage ; ne jamais court-circuiter le secondaire sous tension. L'appareil est destiné exclusivement à un service intérieur, et les charges harmoniques ou non sinusoïdales nécessitent un déclassement selon la fiche technique. Le rapport, la classe de précision et la configuration du bobinage secondaire peuvent être personnalisés, les dossiers documentaires et les conditions de livraison étant chiffrés sur demande.
