Transformateur de tension monophasé intérieur à résine époxy coulée, conforme aux normes GB/T20840.1, GB/T20840.3 et IEC61869-1, IEC61869-3.
Transformateur de tension monophasé intérieur pour systèmes 10kV, isolé à la résine époxy, adapté au comptage et à la protection dans les applications RMU.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Transformateur de tension (TT) | [On Request] |
| Code modèle | JDZX6-10-6RG1 | Marquage de la plaque constructeur |
| Tension primaire | 10kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | 0.1kV | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2, 0.5, 1.0, 3P(6P) | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 25VA / 50VA / 100VA / 100VA / 300VA | Essai de charge à la puissance VA nominale |
| Type d'isolement | Résine époxy coulée (sec) | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 12/42/75kV,7.2/32/60kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | [On Request] | Certifié selon les normes listées |
| Fréquence | 50Hz or 60Hz | Selon IEC 61869-1 |
| Environnement | [On Request] | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour les transformateurs de tension (TP) : Connecter le primaire à la ligne et au neutre selon IEC 61869-3. Les bornes secondaires sont 1a et 1n. Ne jamais court-circuiter le secondaire d'un TP sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point. Assurer une polarité correcte pour le fonctionnement en parallèle. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce transformateur ?
R : Le niveau d'isolement est 12/42/75kV, soit une tension système de 12kV, une tenue à fréquence industrielle de 42kV et une tenue aux chocs de foudre de 75kV. Également, 7.2/32/60kV pour la variante basse tension.
Q : Quelles sont les charges disponibles ?
R : Les charges nominales sont 25VA, 50VA, 100VA, 100VA et 300VA, selon la classe de précision et l'application.
Q : Ce transformateur est-il adapté à une utilisation extérieure ?
R : Non, il est conçu pour une installation intérieure uniquement, car il s'agit d'un modèle à résine époxy coulée de type sec.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | Classe de précision et puissance de sortie assignée (VA) COSΦ=0.8 0.2 | Classe de précision et puissance de sortie assignée (VA) COSΦ=0.8 0.5 | Classe de précision et puissance de sortie assignée (VA) COSΦ=0.8 1.0 | Classe de précision et sortie assignée (VA) COSΦ=0.8 3P/6P | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZX6-10RG1 JDZX6-6RG1 | 10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3 | 0.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P) | 25 | 50 | 100 | 100 | 300 | 25 |
| JDZX6-10RG1 JDZX6-6RG1 | 10/√3/0.1/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3/0.1/√3 | 0.2/0.2/3P(6P) 0.2/0.5/3P(6P) | 10 | 15 | / | 100 | 2×150 | 25 |
| JDZX6-10RG2M JDZX6-6RG2M | 10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3 | 0.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P) | 25 | 60 | 100 | 100 | 300 | 25 |
| JDZX6-10RG2M JDZX6-6RG2M | 10/√3/0.1/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√3/0.1/√3 | 0.2/0.2/3P(6P) 0.2/0.5/3P(6P) | 10 | 15 | / | 100 | 2×150 | 25 |

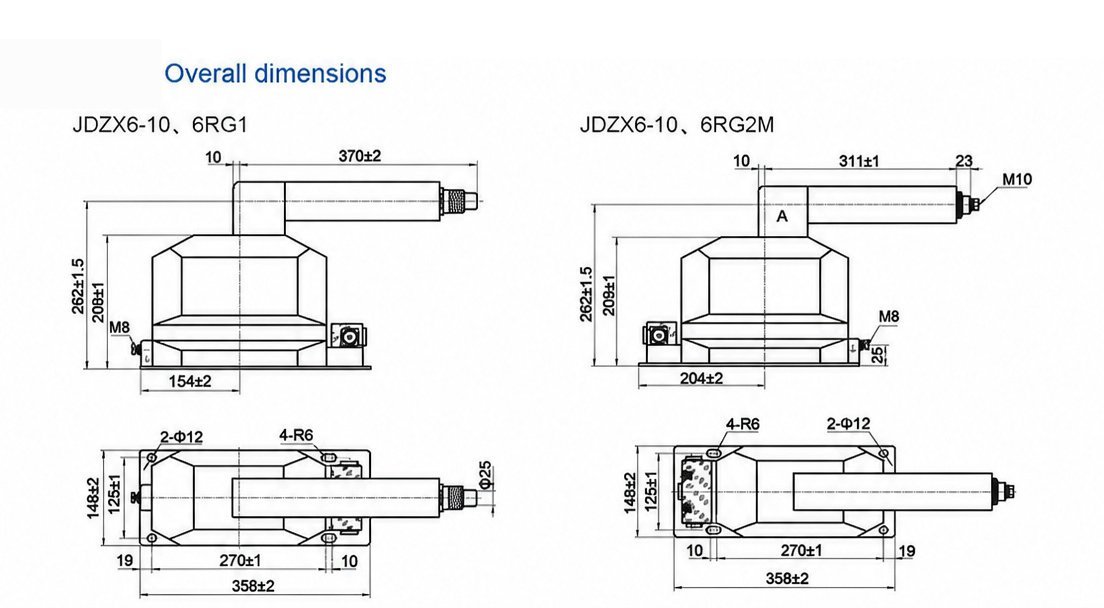

Dessin d'encombrement et de dimensions du JDZX6-10-6RG1 — cliquez sur l'image pour zoomer / afficher l'original.
Ce transformateur de tension monophasé moulé en résine époxy pour intérieur est destiné aux réseaux 10 kV ; il abaisse la tension primaire à 0,1 kV pour les fonctions de mesure et de protection. Son isolation sèche moulée en résine époxy supprime les contraintes de manipulation d'huile et la charge incendie propres aux conceptions immergées dans l'huile, ce qui le rend apte à une installation à l'intérieur des cellules et des postes compacts plutôt qu'en position extérieure exposée.
L'appareil est réalisé sous forme d'un moulage monophasé calibré pour 50 Hz ou 60 Hz, avec des classes de précision de 0,2, 0,5, 1,0 et 3P(6P) et des charges nominales de 25VA, 50VA, 100VA et 300VA selon ces classes. Les niveaux d'isolation sont de 12/42/75kV et 7,2/32/60kV, et le poids est de 25kg. Le secondaire ne devant jamais être court-circuité lorsque le primaire est sous tension, le circuit secondaire est mis à la terre en un point et le schéma des bornes de la plaque signalétique fait foi pour le câblage.
Le déploiement type concerne la distribution en industrie lourde — usines métallurgiques, minières, cimentières et chimiques — sur tableaux intérieurs. Il n'est pas destiné au montage en extérieur à l'air libre. La conformité suit la série IEC 61869, les certificats d'essai et les plans étant disponibles sur demande. La personnalisation de marque OEM et un dossier documentaire de routine peuvent être examinés lors de la demande.
Même famille de produits, caractéristiques différentes — à comparer avant de spécifier.

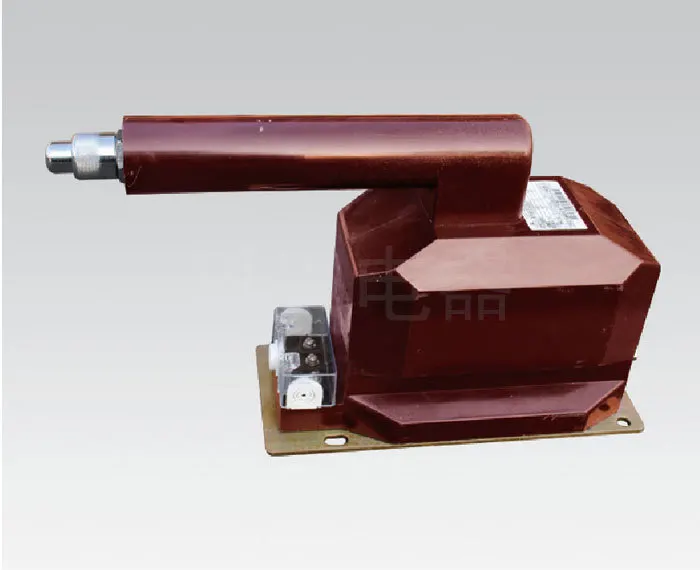

Transformateur de tension monophasé intérieur moulé à la résine époxy
