Transformateur de tension monophasé intérieur à résine époxy coulée, conforme aux normes GB/T20840.1, GB/T20840.3 et IEC61869-1, IEC61869-3.
Transformateur de tension intérieur à résine époxy pour réseaux 10 kV, adapté au comptage et à la protection dans les applications RMU.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Transformateur de tension (TT) | [On Request] |
| Code modèle | JDZX9-10-6AG | Marquage de la plaque constructeur |
| Tension primaire | 10kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | 0.1kV | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2/6P(3P),0.5/6P(3P),1.0/6P(3P),0.2/0.5/6P(3P) | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 10VA / 10VA / 50VA / 50VA | Essai de charge à la puissance VA nominale |
| Type d'isolement | Résine époxy coulée (sec) | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 12/42/75kV,7.2/32/60kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | [On Request] | Certifié selon les normes listées |
| Fréquence | 50Hz or 60Hz | Selon IEC 61869-1 |
| Environnement | [On Request] | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour les transformateurs de tension (TP), les bornes secondaires sont 1a/1n. Ne jamais court-circuiter le secondaire d'un TP sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un seul point. Respecter les conventions de bornes IEC 61869-3. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce transformateur ?
R : Il présente une tension de réseau de 12 kV, une tenue à fréquence industrielle de 42 kV, une tenue aux chocs de foudre de 75 kV crête.
Q : Quelles classes de précision sont disponibles ?
R : Les options incluent 0,2/6P(3P), 0,5/6P(3P), 1,0/6P(3P) et 0,2/0,5/6P(3P).
Q : Ce transformateur est-il adapté à une utilisation extérieure ?
R : Non, il est conçu uniquement pour des applications intérieures.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | Classe de précision et sortie assignée (VA) 0.2 | Classe de précision et puissance de sortie assignée (VA) 0.5 | Classe de précision et puissance de sortie assignée (VA) 1.0 | Classe de précision et puissance de sortie assignée (VA) 3P/6P | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZ9-10A JDZ9-6A | 10/0.1 6/0.1 | 0.2 0.5 1.0 | 30 | 60 | 100 | / | 600 | 30 |
| JDZF9-10A JDZF9-6A | 10/0.1/0.1 6/0.1/0.1 | 0.2/0.5 | 15 | 30 | / | / | 2×300 | — |
| JDZJ9-10A JDZJ9-6A | 10/0.1/0.22 6/0.1/0.22 | 0.2 0.5 | 20 | 40 | 60 | / | Sortie maximale de l'alimentation 600VA | 30 |
| JDZX9-10AG JDZX9-6AG | 10/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/3 | 0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P) | 15 | 30 | 50 | 50 | 500 | — |
| JDZXF9-10AG JDZXF9-6AG | 10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.5/6P(3P) | 10 | 10 | / | 50 | 2×250 | — |

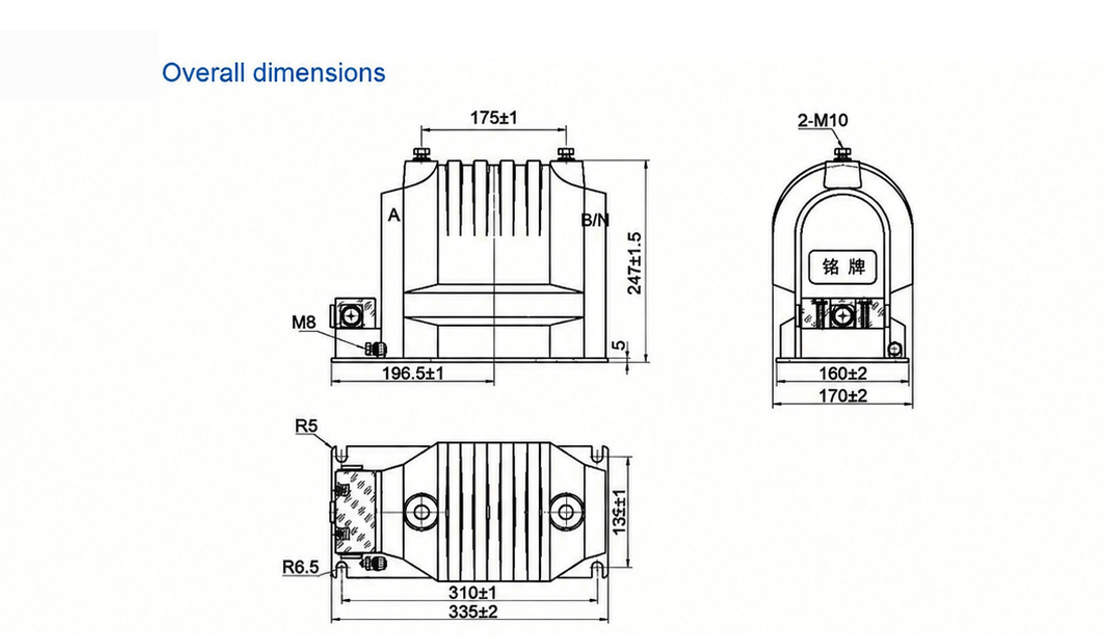

Dessin d'encombrement et de dimensions du JDZX9-10-6AG — cliquez sur l'image pour zoomer / afficher l'original.
Le JDZX9-10-6AG est un transformateur de tension moulé en résine époxy, monophasé, pour intérieur, de tension primaire nominale 10kV et secondaire 0,1kV, destiné au comptage et à la protection sur des réseaux à 50Hz ou 60Hz où la classe de précision influe directement sur la facturation et le règlement tarifaire. Son moulage sec en résine époxy isole l'ensemble bobiné et offre un encombrement compact qui contribue à économiser l'espace dans les cellules et les locaux de distribution.
Le secondaire est spécifié à 0,1kV avec des combinaisons de précision 0,2/6P(3P), 0,5/6P(3P), 1,0/6P(3P) ou 0,2/0,5/6P(3P), et des charges nominales de 10VA, 10VA, 50VA et 50VA respectivement. Dans la famille de produits, des configurations à simple comptage, comptage plus protection et à enroulements multiples peuvent être choisies selon la précision et la charge requises. La conformité suit les niveaux d'isolation déclarés de 12/42/75kV et 7,2/32/60kV, avec des certificats d'essai et une documentation disponibles sur demande.
Le déploiement typique se fait à l'intérieur d'appareillages moyenne tension, de postes de distribution et de cellules installées en central. Installer selon le schéma de bornes de la plaque signalétique, mettre le secondaire à la terre en un seul point et ne jamais court-circuiter le secondaire sous tension. L'unité n'est pas destinée à un fonctionnement en courant continu ou à une fréquence non standard. Des rapports et classes de précision personnalisés, un emballage pour export et un support après-vente sont disponibles sur demande ; le poids est de 30kg.
