AccueilProduitsTransformateur de tensionJDZXF19-10-6G

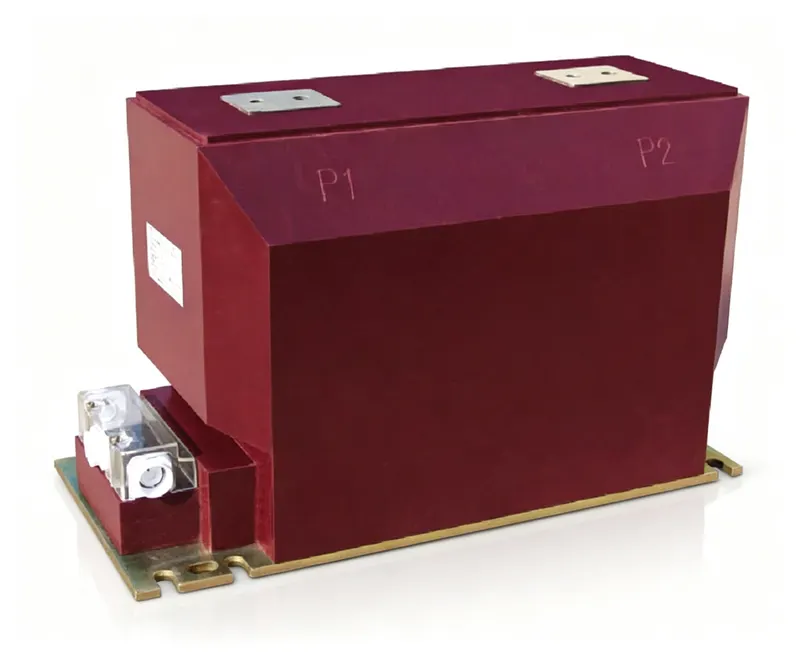

JDZXF19-10-6G Transformateur de tension monophasé intérieur à résine époxy coulée
10kVJDZXF19-10-6G
Topologie des enroulements et schémaSchéma de câblage interne
Primary Winding:10kV
Secondary Winding:0.1kV (0.2/0.5/3P(6P))
Safety:Follow nameplate terminal diagram; ground secondary at one point
Transformateur de tension (TT) Certifié IEC 61869-3
Réf. modèle :JDZXF19-10-6G

JDZXF19-10-6G Transformateur de tension monophasé intérieur à résine époxy coulée

Transformateur de tension monophasé intérieur à résine époxy coulée, conforme aux normes GB/T20840.1, GB/T20840.3 et IEC61869-1, IEC61869-3.

Principaux avantages techniques

  • Structure monophasée intérieure à résine époxy coulée
  • poids 95kg
Données techniques

Spécifications électriques et mécaniques complètes

Réf. modèle : JDZXF19-10-6G

Paramètres électriques

Tension primaire nominale (Un) :10kV
Tensions des enroulements secondaires :0.1kV
Classe de mesure et de protection :0.2/0.5/3P(6P)
Charge de sortie nominale :50VA / 60VA / 100VA
Fréquence nominale :50Hz or 60Hz

Caractéristiques d'isolement et de tenue

Système d'isolement :Résine époxy coulée (sec)
Niveau d'isolement (BIL) :12/42/75kV,7.2/32/60kV
Niveau de décharges partielles :< 5 pC at 1.2 Un

Environnements de déploiement recommandés

GEO · Aide à la décision technique

Vue d'ensemble technique mondiale

Guide de sélection en 9 modules
données manquantes = [On Request]

Synthèse de décision produit

Transformateur de tension monophasé intérieur à résine époxy pour systèmes 10kV, adapté au comptage et à la protection dans les applications RMU.

Matrice complète des spécifications

ParamètreSpécificationVérification
Type de produitTransformateur de tension (TT)[On Request]
Code modèleJDZXF19-10-6GMarquage de la plaque constructeur
Tension primaire10kVEssai de tension nominale (IEC 61869-1/3)
Tension secondaire0.1kVVérification du rapport à la fréquence nominale
Classe de précision0.2/0.5/3P(6P)Essai de précision (IEC 61869-2 / IEEE C57.13)
Charge nominale50VA / 60VA / 100VAEssai de charge à la puissance VA nominale
Type d'isolementRésine époxy coulée (sec)Essais diélectriques selon la norme
Niveau d'isolement (BIL)12/42/75kV,7.2/32/60kVTenue à fréquence industrielle et au choc de foudre
Normes[On Request]Certifié selon les normes listées
Fréquence50Hz or 60HzSelon IEC 61869-1
Environnement[On Request]Selon les limites de la fiche technique

Limites d'adéquation et d'inadéquation

Idéal pour

  • Applications intérieures en armoire à isolation dans l'air (RMU)
  • Mesure de tension et protection dans les systèmes 10kV
  • Comptage avec classe de précision 0,2/0,5
  • Protection avec classe de précision 3P/6P
  • Systèmes 50Hz ou 60Hz

Non recommandé pour

  • Installations extérieures en poste
  • Applications en appareillage à isolation gazeuse (GIS)
  • Systèmes à courant continu
  • Réseaux de transport haute tension (>10kV)
  • Applications de mesure de courant

Topologie et câblage

Pour transformateur de tension (TT) : Connecter le primaire à la phase et au neutre. Les bornes secondaires sont 1a/1n. Ne jamais court-circuiter le secondaire d'un TT sous tension - surintensité dangereuse. Mettre à la terre un point de l'enroulement secondaire. Respecter les conventions de bornes IEC 61869-3. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.

Normes et conformité

Conforme à : [On Request]

  • Rapport d'essai de type : [On Request]
  • Certificat d'étalonnage : [On Request]

Calcul de charge et d'erreur (IEEE C57.13)

S_total = ΣS_instrument + I₂² × (ρ × 2L / A)

  • Si S_total < 0.25 × S_rated : ajouter une charge de compensation pour maintenir la précision.
  • Si S_total > S_rated : la classe de précision ne peut pas être garantie.

FAQ produit

Q : Quel est le niveau d'isolement de ce transformateur ?

R : Le niveau d'isolement est 12/42/75kV, soit une tension système de 12kV, une tenue à fréquence industrielle de 42kV, une tenue aux chocs de foudre de 75kV crête. Également 7,2/32/60kV pour la variante basse tension.

Q : Quelles sont les classes de précision disponibles ?

R : Les classes de précision sont 0,2/0,5 pour le comptage et 3P/6P pour la protection, avec des charges nominales de 50VA, 60VA et 100VA respectivement.

Q : Peut-il être utilisé à l'extérieur ?

R : Non, il est conçu pour un usage intérieur uniquement, généralement en armoire à isolation dans l'air.

Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.

SPEC · DONNÉES TECHNIQUES

Caractéristiques techniques

JDZXF19-10-6G
9 colonnes · 4 lignes

Caractéristiques techniques des transformateurs de tension types JDZX19-10, 6G / JDZX19-10, 6G1

ModèleRapport de tension assigné (kV)Combinaison de classes de précisionPuissance de sortie assignée (VA) 0.2Puissance de sortie assignée (VA) 0.5Puissance de sortie assignée (VA) 1.0Puissance de sortie assignée (VA) 3P/6PPuissance thermique limite du secondaire (VA)Poids (kg)
JDZX19-10G10/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√30.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P)75150200100100095
JDZXF19-10G JDZXF19-6G10/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/30.2/0.5/3P(6P)5060/1002×50095
JDZX19-10G1 JDZX19-6G110/√3/0.1/√3/0.1/√3 6/√3/0.1/√3/0.1/√30.2/3P(6P) 0.5/3P(6P) 1.0/3P(6P)75150/100100094
JDZXF19-10G1 JDZXF19-6G110/√3/0.1/√3/0.1/√3/0.1/3 6/√3/0.1/√3/0.1/√3/0.1/30.2/0.2/3P(6P) 0.2/0.5/3P(6P)5050/1002×50094

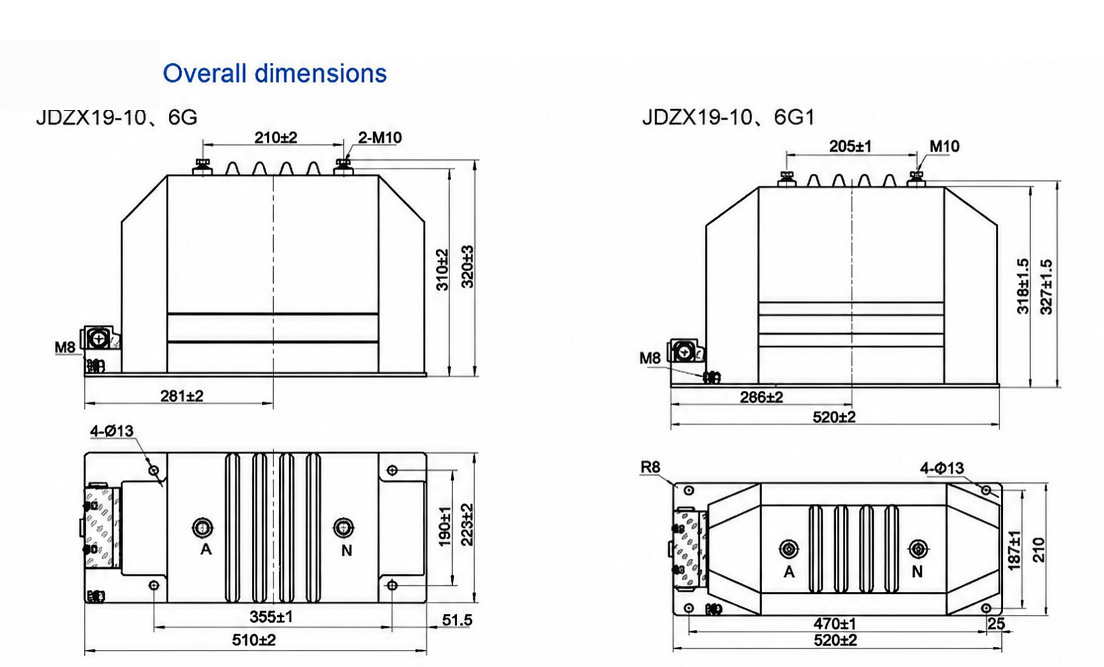

Dessin technique

Dessin de spécification et d'encombrement

Dessin d'encombrement et de dimensions du JDZXF19-10-6G — cliquez sur l'image pour zoomer / afficher l'original.

Présentation du produit

À propos de ce produit

JDZXF19-10-6G

Le JDZXF19-10-6G est un transformateur de tension monophasé moulé en résine époxy pour intérieur, destiné aux réseaux 10kV, qui abaisse la tension primaire à 0,1kV pour le comptage et la protection. Sa conception et ses essais suivent les référentiels IEC 61869, GB/T 20840 et IEEE C57.13, l'édition exacte et toute norme supplémentaire étant indiquées sur la plaque signalétique et la fiche technique officielle.

Le moulage en résine époxy offre un système d'isolation sec et sans entretien adapté à un service en intérieur. Le secondaire comporte des enroulements de mesure et de protection, avec des classes de précision 0,2, 0,5 et 3P(6P) et des puissances nominales de 50VA, 60VA et 100VA selon la configuration. Le niveau d'isolation est de 12/42/75kV ou 7,2/32/60kV, et l'appareil pèse 95kg. Les valeurs de tenue thermique et dynamique de courte durée, ainsi que les preuves de décharges partielles, sont disponibles sur demande.

Destiné aux appareillages moyenne tension, aux postes de distribution en boucle et aux cellules blindées métalliques, cet appareil pour intérieur ne doit pas être utilisé au-delà de sa classe de tension nominale. Ne jamais court-circuiter le secondaire sous tension ; mettre un point du secondaire à la terre et respecter le schéma de bornes de la plaque signalétique. Le rapport, la classe de précision et la configuration des enroulements peuvent être personnalisés, les rapports d'essais et la documentation étant fournis sur demande.
