Transformateur de tension monophasé intérieur à résine époxy coulée, conforme aux normes GB/T20840.1, GB/T20840.3 et IEC61869-1, IEC61869-3.
Transformateur de tension intérieur 20kV avec enroulements secondaires doubles et enroulement de protection, adapté au comptage et à la protection dans les applications RMU.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Transformateur de tension (TT) | [On Request] |
| Code modèle | JDZXF9-20-15D | Marquage de la plaque constructeur |
| Tension primaire | 20kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | 0.1kV | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2/0.2/6P(3P),0.2/0.5/6P(3P) | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 50VA / 50VA / 150VA | Essai de charge à la puissance VA nominale |
| Type d'isolement | Résine époxy coulée (sec) | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 24/65/125kV,18/55/105kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | [On Request] | Certifié selon les normes listées |
| Fréquence | 50Hz or 60Hz | Selon IEC 61869-1 |
| Environnement | [On Request] | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour les transformateurs de tension (TP) : Connecter le primaire à la ligne et au neutre. Bornes secondaires : 1a/1n pour l'enroulement principal, 2a/2n pour l'enroulement secondaire, 3a/3n pour l'enroulement de protection (si présent). Ne jamais court-circuiter le secondaire d'un TP sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point. Suivre les conventions de bornes IEC 61869-3. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce TP ?
R : Le niveau d'isolement est 24/65/125kV et 18/55/105kV. La première valeur est la tension la plus élevée pour le matériel (24kV ou 18kV), la valeur intermédiaire est la tension de tenue à fréquence industrielle (65kV ou 55kV), et la dernière est la tension de tenue aux chocs de foudre (125kV ou 105kV crête).
Q : Ce TP peut-il être utilisé à l'extérieur ?
R : Non, il est conçu pour un usage intérieur uniquement, comme indiqué par « Indoor » dans le nom du produit et sa structure à résine époxy coulée.
Q : Quelles sont les classes de précision disponibles ?
R : Les classes de précision sont 0,2/0,2/6P(3P) et 0,2/0,5/6P(3P), adaptées au comptage et à la protection.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | Puissance de sortie assignée (VA) 0.2 | Puissance de sortie assignée (VA) 0.5 | Puissance de sortie assignée (VA) 1.0 | Puissance de sortie assignée (VA) 3P | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZX9-20D | 20/0.1 | 0.2 | 100 | 200 | 400 | / | 1000 | 94 |
| JDZX9-15D | 15/0.1 | 0.2 | 100 | 200 | 400 | / | 1000 | 94 |
| JDZX9-20D | 20/√3/0.1/√3/0.1/3 | 0.2/0.2 | 50 | 50 | / | / | 2×500 | 94 |
| JDZX9-15D | 15/√3/0.1/√3/0.1/3 | 0.2/0.2 | 50 | 50 | / | / | 2×500 | 94 |
| JDZX9-20DG | 20/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 80 | 150 | 250 | 150 | 600 | 94 |
| JDZX9-15DG | 15/√3/0.1/√3/0.1/3 | 0.5/6P(3P) | 80 | 150 | 250 | 150 | 600 | 94 |
| JDZX9-20D | 20/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.2/6P(3P) | 30 | 50 | / | 150 | 2×300 | 94 |
| JDZX9-15D | 15/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.2/6P(3P) | 30 | 50 | / | 150 | 2×300 | 94 |
| JDZX9-20D | 20/√3/0.1/√3/0.1/3 | 0.2/6P(3P) | 100 | 180 | 250 | 150 | 600 | 80 |
| JDZX9-15D | 15/√3/0.1/√3/0.1/3 | 0.5/6P(3P) | 100 | 180 | 250 | 150 | 600 | 80 |
| JDZX9-20D | 20/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.2/6P(3P) | 50 | 50 | / | 150 | 2×300 | 80 |
| JDZX9-15D | 15/√3/0.1/√3/0.1/√3/0.1/3 | 0.2/0.2/6P(3P) | 50 | 50 | / | 150 | 2×300 | 80 |

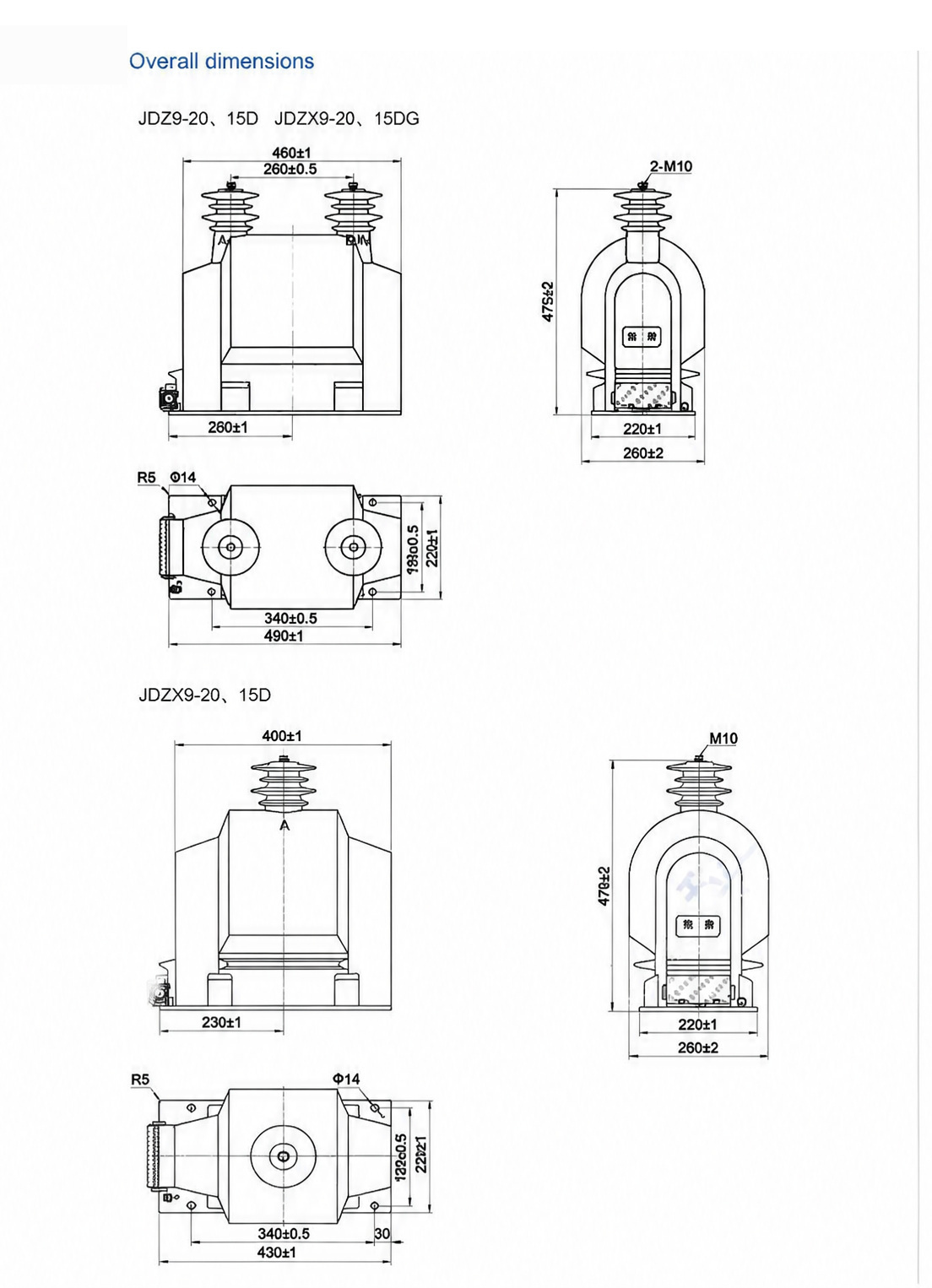

Dessin d'encombrement et de dimensions du JDZXF9-20-15D — cliquez sur l'image pour zoomer / afficher l'original.

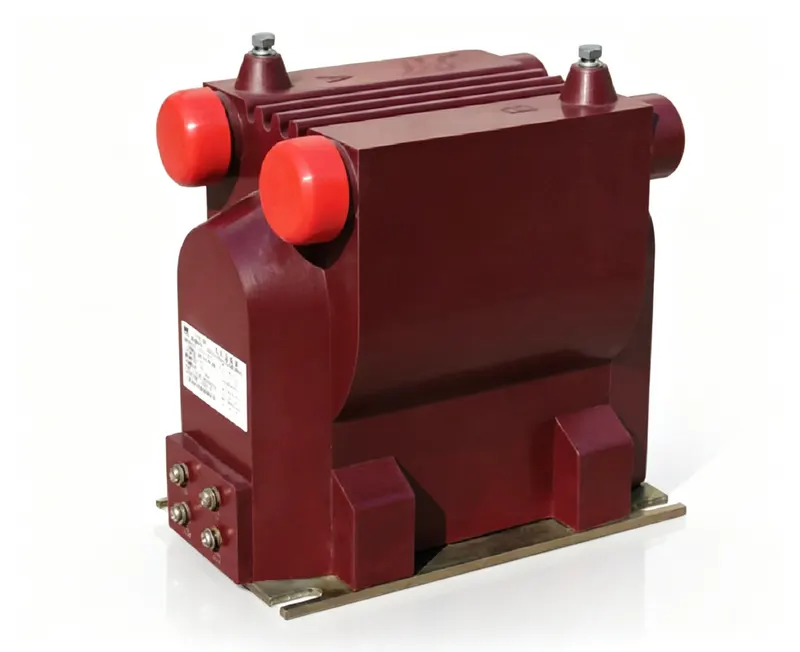

Le JDZXF9-20-15D est un transformateur de tension moulé en résine époxy, monophasé, pour intérieur, de 20 kV au primaire et 0,1 kV au secondaire, utilisé pour abaisser la haute tension à un niveau mesurable destiné au comptage et à la protection dans les réseaux à 50 Hz ou 60 Hz. Son isolation sèche en résine époxy et sa construction moulée le destinent aux appareillages intérieurs exigeant une unité compacte et sans entretien.
Les combinaisons de classe de précision sont 0,2/0,2/6P(3P) et 0,2/0,5/6P(3P), avec des puissances nominales de 50 VA / 50 VA / 150 VA. Les niveaux d'isolation sont 24/65/125 kV et 18/55/105 kV, et l'unité pèse 80 kg. Cela le situe dans la gamme des appareils de distribution intérieurs, distincte des unités extérieures qui doivent résister aux intempéries et à la pollution ; à spécifier uniquement pour un service intérieur dans sa classe de tension indiquée.
La conformité suit la série GB/T 20840, avec les preuves d'essais individuels et de type disponibles sur demande. Le déploiement typique comprend les postes de collecte des énergies nouvelles pour l'élévation de tension éolienne, photovoltaïque et de stockage. Avant la mise sous tension, effectuer des contrôles de résistance d'isolation, de polarité et de rapport. Ne jamais court-circuiter le secondaire sous tension et le mettre à la terre en un seul point. Les combinaisons de rapport et de précision, les dossiers documentaires et les conditions de livraison sont disponibles sur demande.
