TT intérieur à structure d'isolation avec fusible intégré, conforme à GB/T20840.1/3 et IEC61869-1/3 ; niveau d'isolement 40,5/95/200 kV, fusible XRNP□-40,5 0,5 A 50 kA associé, poids net 75 kg.
Transformateur de tension monophasé intérieur pour réseaux 35 kV avec fusible intégré, adapté au comptage et à la protection dans les cellules blindées métalliques.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Transformateur de tension (TT) | [On Request] |
| Code modèle | JDZXF9-35AR-CQ | Marquage de la plaque constructeur |
| Tension primaire | 35kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | 0.1kV | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2/0.5/3P(6P) | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 15VA(0.2),30VA(0.5),40VA(1.0),100VA(3P) | Essai de charge à la puissance VA nominale |
| Type d'isolement | Résine époxy coulée (sec) | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 40.5/95/200kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | [On Request] | Certifié selon les normes listées |
| Fréquence | 50Hz / 60Hz | Selon IEC 61869-1 |
| Environnement | [On Request] | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour les transformateurs de tension (TT) : connecter le primaire à la ligne et au neutre/terre. Les bornes secondaires sont 1a et 1n. S'assurer que le secondaire est mis à la terre en un seul point. Ne jamais court-circuiter le secondaire d'un TT sous tension - surintensité dangereuse. Niveau d'isolement : réseau 40,5 kV ; tenue à fréquence industrielle 95 kV ; tenue aux ondes de choc 200 kV crête. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce TT ?
R : Le niveau d'isolement est 40,5/95/200 kV, ce qui signifie tension réseau 40,5 kV, tenue à fréquence industrielle 95 kV et tenue aux ondes de choc 200 kV crête.
Q : Ce TT peut-il être utilisé à l'extérieur ?
R : Non, il est conçu pour un usage intérieur uniquement, car il s'agit d'un type intérieur moulé en résine époxy.
Q : Quel fusible est compatible avec ce TT ?
R : Il est associé au fusible XRNP□-40,5, calibré 0,5 A avec pouvoir de coupure 50 kA.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | Puissance de sortie assignée (VA) 0.2 | Puissance de sortie assignée (VA) 0.5 | Puissance de sortie assignée (VA) 1.0 | Puissance de sortie assignée (VA) 3P | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|
| JDZX15-35AR | 35/√3/0.1/√3/0.1/3 | 0.2/3P(6P), 0.5/3P(6P) | 30 | 60 | 150 | 100 | 400 | 75 |
| JDZXF9-35AR | 35/√3/0.1/√3/0.1/3 | 0.2/0.5/3P(6P) | 15 | 30 | 40 | 100 | 300/100 | — |

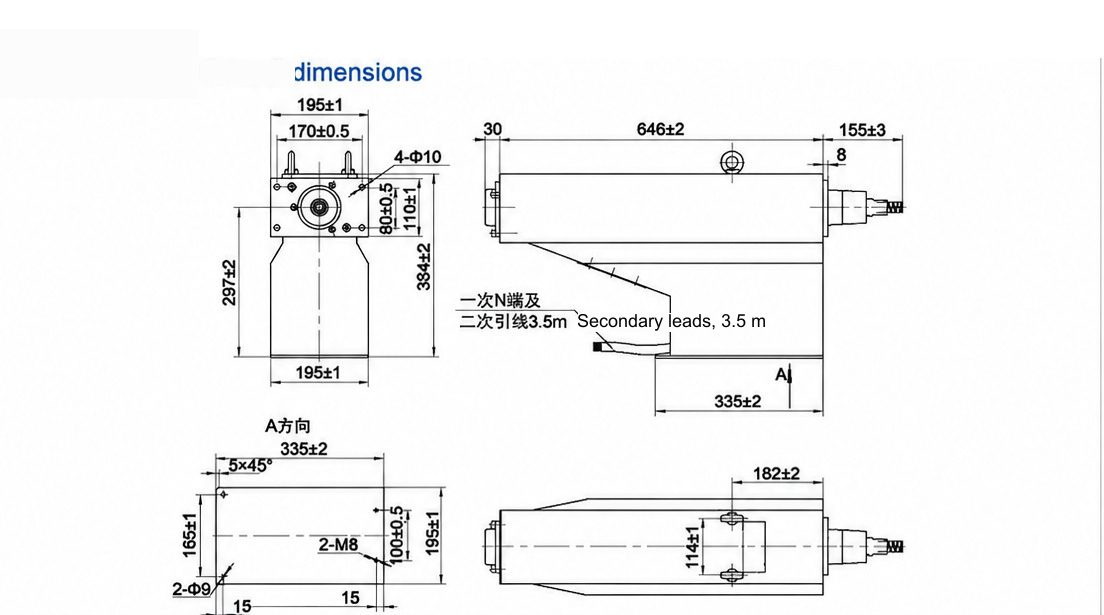

Dessin d'encombrement et de dimensions du JDZXF9-35AR-CQ — cliquez sur l'image pour zoomer / afficher l'original.
Le JDZXF9-35AR-CQ est un transformateur de tension isolé monophasé intérieur de 35 kV, avec fusible intégré et moulé en résine époxy sous blindage métallique, utilisé pour abaisser la tension primaire à 0,1 kV pour le comptage et la protection dans les appareillages moyenne tension. Son isolation sèche moulée en résine époxy remplace l'huile ou le SF6, supprimant la manipulation de liquide et la surveillance de gaz, au prix d'un moulage solide plus lourd.
L'ensemble des enroulements associe des noyaux de mesure de classe de précision 0,2 et 0,5 à des noyaux de protection de classe 3P(6P), offrant des puissances nominales de 15 VA, 30 VA, 40 VA et 100 VA respectivement, avec une puissance limite thermique secondaire de 300/100 VA. Les noyaux de protection sont destinés à maintenir la précision pendant le courant de défaut, et le fusible protège le circuit primaire. L'appareil est conforme à la série GB/T 20840, avec la documentation des essais individuels et de type disponible sur demande.
Il est installé à l'intérieur, dans les appareillages et les armoires de distribution en boucle. Respecter le schéma de bornes de la plaque signalétique, mettre le secondaire à la terre en un seul point et ne jamais court-circuiter le secondaire sous tension. Le courant continu et les fréquences non standard ne sont pas applicables. Les configurations de rapport et d'enroulement peuvent être personnalisées ; contacter l'usine pour le dossier documentaire et la livraison.
