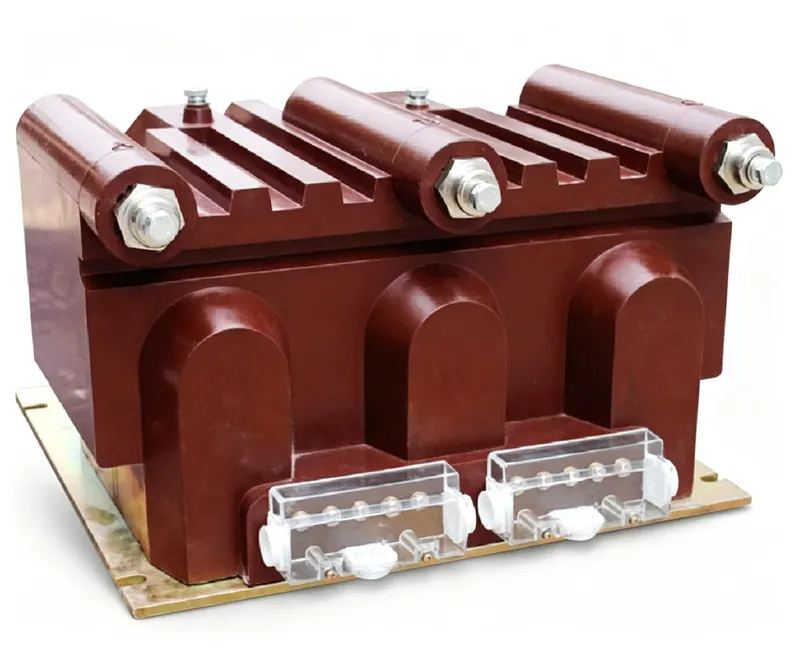

Transformateur de tension triphasé intérieur anti-ferrorésonance moulé en résine époxy, conforme aux normes GB/T20840.1, GB/T20840.3 et IEC61869-1, IEC61869-3.
Transformateur de tension triphasé intérieur pour systèmes 10kV, idéal pour les applications anti-ferrorésonance dans les RMU.
| Paramètre | Spécification | Vérification |
|---|---|---|
| Type de produit | Transformateur de tension (TT) | [On Request] |
| Code modèle | JSZJK-10-6R | Marquage de la plaque constructeur |
| Tension primaire | 10kV | Essai de tension nominale (IEC 61869-1/3) |
| Tension secondaire | 0.1kV | Vérification du rapport à la fréquence nominale |
| Classe de précision | 0.2, 0.5, 1.0, 6P(3P) | Essai de précision (IEC 61869-2 / IEEE C57.13) |
| Charge nominale | 15VA / 30VA / 50VA / 100VA / 600VA | Essai de charge à la puissance VA nominale |
| Type d'isolement | Résine époxy coulée (sec) | Essais diélectriques selon la norme |
| Niveau d'isolement (BIL) | 12/42/75kV,7.2/32/60kV | Tenue à fréquence industrielle et au choc de foudre |
| Normes | [On Request] | Certifié selon les normes listées |
| Fréquence | 50Hz or 60Hz | Selon IEC 61869-1 |
| Environnement | [On Request] | Selon les limites de la fiche technique |
Idéal pour
Non recommandé pour
Pour les transformateurs de tension (TP) : Connecter le primaire au système 10kV. Les bornes secondaires sont 1a et 1n. Ne jamais court-circuiter le secondaire d'un TP sous tension - surintensité dangereuse. Mettre à la terre l'enroulement secondaire en un point. Niveau d'isolement : système 12kV ; tenue à fréquence industrielle 42kV ; tenue aux chocs de foudre 75kV crête. Pour système 7.2kV : tenue à fréquence industrielle 32kV ; tenue aux chocs de foudre 60kV crête. ⚠️ Safety: Follow the nameplate terminal diagram and ground the secondary winding at one point.
Conforme à : [On Request]
S_total = ΣS_instrument + I₂² × (ρ × 2L / A)
Q : Quel est le niveau d'isolement de ce transformateur ?
R : Il possède deux niveaux d'isolement : 12/42/75kV et 7.2/32/60kV, ce qui signifie que pour un système 12kV, la tenue à fréquence industrielle est de 42kV et la tenue aux chocs de foudre est de 75kV crête ; pour un système 7.2kV, respectivement 32kV et 60kV crête.
Q : Ce transformateur peut-il être utilisé à l'extérieur ?
R : Non, il est conçu pour une utilisation intérieure uniquement, comme indiqué par 'Indoor' dans le nom et sa structure moulée en résine époxy.
Q : Quel est le poids de ce transformateur ?
R : Le poids est de 102kg.
Les champs manquants sont marqués [On Request] — jamais inventés. Les lignes de vérification M2/M5/M6 suivent les conventions IEC 61869 / IEEE C57.13.
| Modèle | Rapport de tension assigné (kV) | Combinaison de classes de précision | 0.2 | 0.5 | 1.0 | 3P/6P | Puissance thermique limite du secondaire (VA) | Poids (kg) |
|---|---|---|---|---|---|---|---|---|
| JSZJK-10R | 10/√3/0.1/√3/0.1 6/√3/0.1/√3/0.1 | 0.2/6P(3P) 0.5/6P(3P) 1.0/6P(3P) | 3×15 | 3×30 | 3×50 | 100 | 600 | 102 |
| JSZJK-6R | 10/√3/0.1/√3/0.1/√3/0.1 6/√3/0.1/√3/0.1/√3/0.1 | 0.2/0.5/6P(3P) | 3×10 | 3×10 | / | 100 | 450 | 102 |

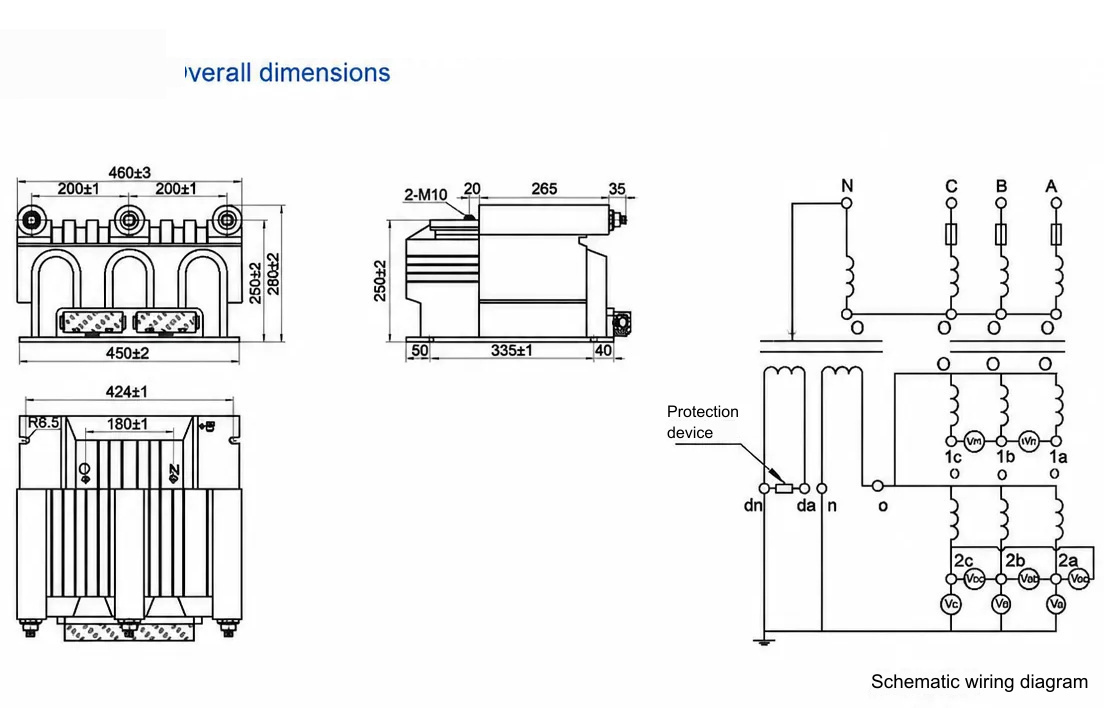

Dessin d'encombrement et de dimensions du JSZJK-10-6R — cliquez sur l'image pour zoomer / afficher l'original.
La ferro-résonance dans les réseaux de distribution intérieurs 10kV peut endommager les transformateurs de tension et perturber le comptage ; le JSZJK-10-6R est un transformateur de tension triphasé anti-ferro-résonance conçu pour répondre à ce problème. Il abaisse 10kV à un secondaire de 0,1kV pour les fonctions de comptage et de protection à 50Hz ou 60Hz.
Le moulage en résine époxy sec confère à l'appareil son isolation et un encombrement compact adapté aux cellules de tableau et d'appareillage, ce qui est utile lorsque la surface au sol et la profondeur de compartiment sont fixes. Les classes de précision 0,2, 0,5, 1,0 et 6P(3P) sont disponibles avec des charges nominales de 15VA, 30VA, 50VA, 100VA et 600VA, et le niveau d'isolation est de 12/42/75kV ou 7,2/32/60kV. À 102kg, il s'agit d'une installation intérieure fixe. La conformité suit la série IEC 61869, avec certificats d'essai et plans disponibles sur demande.
Les déploiements intérieurs typiques comprennent des infrastructures telles que le ferroviaire, les centres de données, les hôpitaux et les stations de traitement des eaux. Mettez le secondaire à la terre en un seul point et ne le court-circuitez jamais sous tension ; vérifiez la charge secondaire par rapport aux VA nominaux avant la mise sous tension. Les applications avec des charges harmoniques ou non sinusoïdales nécessitent une étude de déclassement. Un accompagnement pour les essais sur échantillon et de type est disponible, et des variantes de rapport ou de classe peuvent être proposées sur demande.
